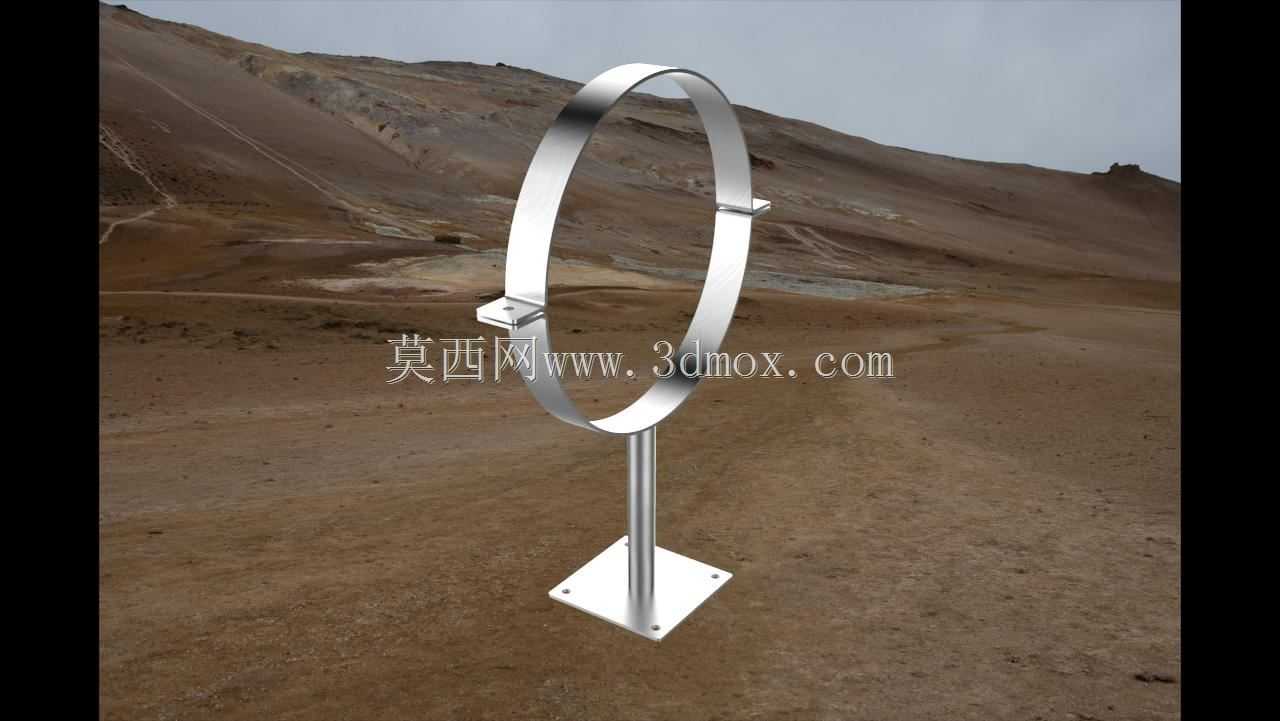

带立式安装底座的不锈钢抱箍管夹结构

　　在户外管线布设、化工流体输送、市政给排水以及小型设备旁通管路的安装场景中，管夹是承担管路定位、防晃、载荷传递的核心基础零件，这款带立式方形安装底座的不锈钢抱箍式管夹，正是针对需要将圆形管路垂直抬离安装面、同时保证长期耐腐蚀性能的工况设计。不同于常见的对夹式扁钢管夹、U型螺栓管夹，这款产品采用整圈式环形抱箍结构，抱箍本体由薄不锈钢板卷制焊接成型，内侧为光滑圆弧面，与被夹持管道的外壁完全贴合，不会像带螺栓凸台的对夹结构那样在管道表面形成局部应力集中，尤其适合薄壁不锈钢管、PVC衬塑管这类对外表压痕敏感的管路固定需求。抱箍环体上对称布置两个带安装孔的凸耳，凸耳与环体采用一体折弯成型，没有额外的焊接接缝，

　　避免了焊缝位置在潮湿户外环境下出现晶间腐蚀的隐患，凸耳上的孔位用于穿设锁紧螺栓，拧紧时环体均匀收缩抱紧管道，锁紧力沿环向均匀分布，不会出现单侧受力导致的管道偏移问题。抱箍环体的下方垂直焊接一根圆柱形支撑杆，支撑杆下端与方形安装底座的中心位置满焊连接，焊缝处做了圆弧过渡处理，既可以降低焊接应力集中，也能避免积水积灰在焊缝位置残留，提升户外使用的抗锈蚀能力。方形底座的四个角位置各开有一个沉头安装孔，安装时可以将膨胀螺栓或者内六角螺钉穿过沉孔，把整个管夹固定在混凝土基础、设备钢架顶面或者墙面预埋板上，沉孔设计可以让螺栓头部完全没入底座表面，不会出现凸起干涉，保证底座与安装面完全贴合，避免长期受管路振动载荷出现螺栓松动。从安装边界来看，

　　这款管夹的安装占用空间主要由方形底座的边长决定，设计时底座边长比支撑杆直径大三倍以上，保证足够的支撑抗倾覆力矩，即使被夹持的管路存在单侧流体冲击、或者外接软管带来的侧向拉力，也不会出现管夹歪斜变形的问题。抱箍的内径尺寸与常用公称直径的圆形管路匹配，环体的宽度经过优化，既不会过窄导致单位面积抱紧压力过大损伤管壁，也不会过宽造成材料浪费、增加整体重量。支撑杆的长度可以根据实际管路的抬升高度需求调整，建模时已经将支撑杆与底座、抱箍的连接位置做了参数化关联，修改长度时不需要重新调整焊缝位置的特征，方便不同安装高度的选型改型。在实际使用场景中，这类管夹常被用于户外光伏电站的冷却水管固定、山区供水管道的支架安装、食品加工车间的物料输送管定位，

　　因为整体采用不锈钢材质，不需要做额外的喷漆防腐处理，安装后维护量极低，光滑的表面也不容易积留物料残渣，满足食品卫生级工况的清洁要求。设计过程中特意规避了容易积留积液的死角，抱箍与支撑杆的连接位置、支撑杆与底座的连接位置都做了圆弧过渡，没有直角缝隙，冲洗时可以直接将残留的灰尘、物料冲净，不会出现缝隙位置长期积污导致的腐蚀问题。抱箍的两个锁紧凸耳位置特意设置在环体水平对称的两侧，而不是上下位置，这样在安装锁紧螺栓时，操作空间不会被下方的支撑杆或者安装面遮挡，扳手可以直接从侧面伸入拧紧螺栓，现场安装的操作便利性大幅提升。同时环体的开口间隙控制在合理范围，既保证螺栓松开时抱箍可以张开足够的角度，方便管道从侧面卡入，不需要从管道端部穿套，也不会因为间隙过大导致抱紧时环体变形量超过材料的弹性极限，出现永久变形无法抱紧的问题。底座的厚度经过强度校核，在承受满管流体重量加上管路振动载荷的情况下，底座不会出现翘曲变形，四个安装孔的位置距离底座边缘的距离满足螺栓安装的最小边距要求，不会因为边距过小导致安装时混凝土基础或者钢架基材被压裂。
