双层空间贯通式中柱旋转梯结构设计

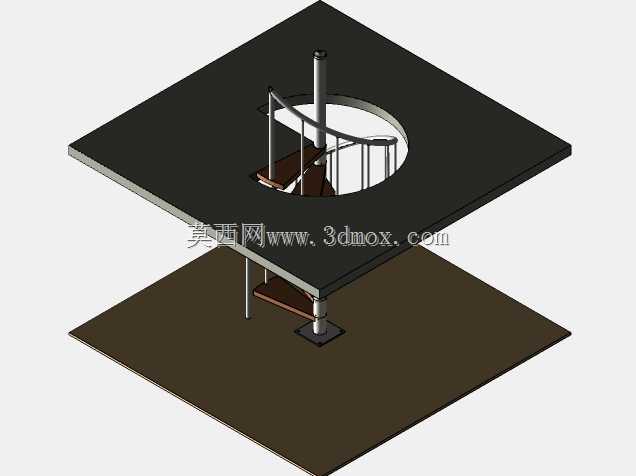

　　在loft空间改造、小型商业夹层搭建、工业厂区操作平台连通这类对垂直交通占地要求严苛的场景里，中柱式螺旋梯是兼顾通行效率与空间利用率的核心构件，这套三维结构完整还原了双层楼板间螺旋梯的装配关系，所有部件的配合边界都做了工程化的适配处理，没有冗余的装饰性结构，完全围绕实际安装与通行需求搭建。整套梯具以中心承重柱为核心受力载体，中心柱上下两端分别与上下层楼板的预埋固定座做刚性连接，下端固定座落在下层楼板的结构承重面上，通过膨胀螺栓点位的预留设计，保证安装时不需要大范围破坏原有楼板结构，上端则穿过上层楼板的预留圆形洞口，与洞口周边的结构梁做辅助拉结，避免梯体在人员通行时产生径向晃动。踏步组件围绕中心柱做螺旋排布，

　　每一级踏步的内端都通过焊接或螺栓紧固的方式与中心柱柱身连接，踏步的悬挑长度经过通行宽度校核，外侧边缘到中心柱的距离满足单人正常通行的宽度要求，踏步表面做了防滑纹理的预留设计，实际生产时可直接在这个结构基础上铺贴防滑面层，不需要额外调整踏步的基础轮廓。护栏部分沿着踏步的外边缘螺旋上升，扶手的曲率完全匹配踏步的螺旋升角，每根护栏立杆都对应固定在踏步外侧的预留安装点位上，立杆间距符合安全防护的间距要求，避免人员通行时发生坠落风险，扶手的高度设置在成年人腰部重心位置，上下通行时可以自然扶靠，借力保持身体平衡。从安装边界来看，上层楼板的预留洞口直径刚好覆盖梯体的旋转范围，洞口边缘与梯体最外侧的护栏之间预留了合理的安装间隙，

　　不会出现安装时护栏刮蹭楼板结构的问题，下层梯体的落地范围仅占用一块圆形区域，相比直跑楼梯能够节省近七成的平面占地空间，非常适合层高在三米左右的双层空间使用。设计过程中优先考虑了部件的模块化拆分，中心柱可根据实际层高做分段拼接，踏步、护栏都可以拆分后运输到现场再组装，不需要在现场做大量的焊接裁切作业，降低现场施工的难度。受力层面，中心柱承担了梯体的全部竖向荷载，踏步的悬挑结构做了加强筋处理，在踏步下方靠近中心柱的位置设置了斜向支撑件，分散踏步承受的竖向压力，避免长期使用后踏步出现下弯变形的问题。上下两端的固定座都做了调平结构的预留，安装时可以根据楼板的实际平整度调整固定座的角度，保证中心柱始终处于垂直状态，避免梯体安装后出现倾斜，

　　导致踏步面不水平、通行时绊脚的问题。在实际应用中，这类梯具不仅可以用于民用loft、商铺夹层，也可以适配工业厂区的设备操作平台连通，只需要根据实际层高调整中心柱的长度、增减踏步的数量，就可以快速适配不同的安装场景，整套模型的所有配合面都做了公差预留，实际加工生产时可以直接提取尺寸做下料参考，不需要再重新核对部件间的装配关系。
