双轨式刀具导向滑动导轨结构

项目分类:导轨 发布时间:2021-11-21 ID:394605
  • 双轨式刀具导向滑动导轨结构
  • 双轨式刀具导向滑动导轨结构

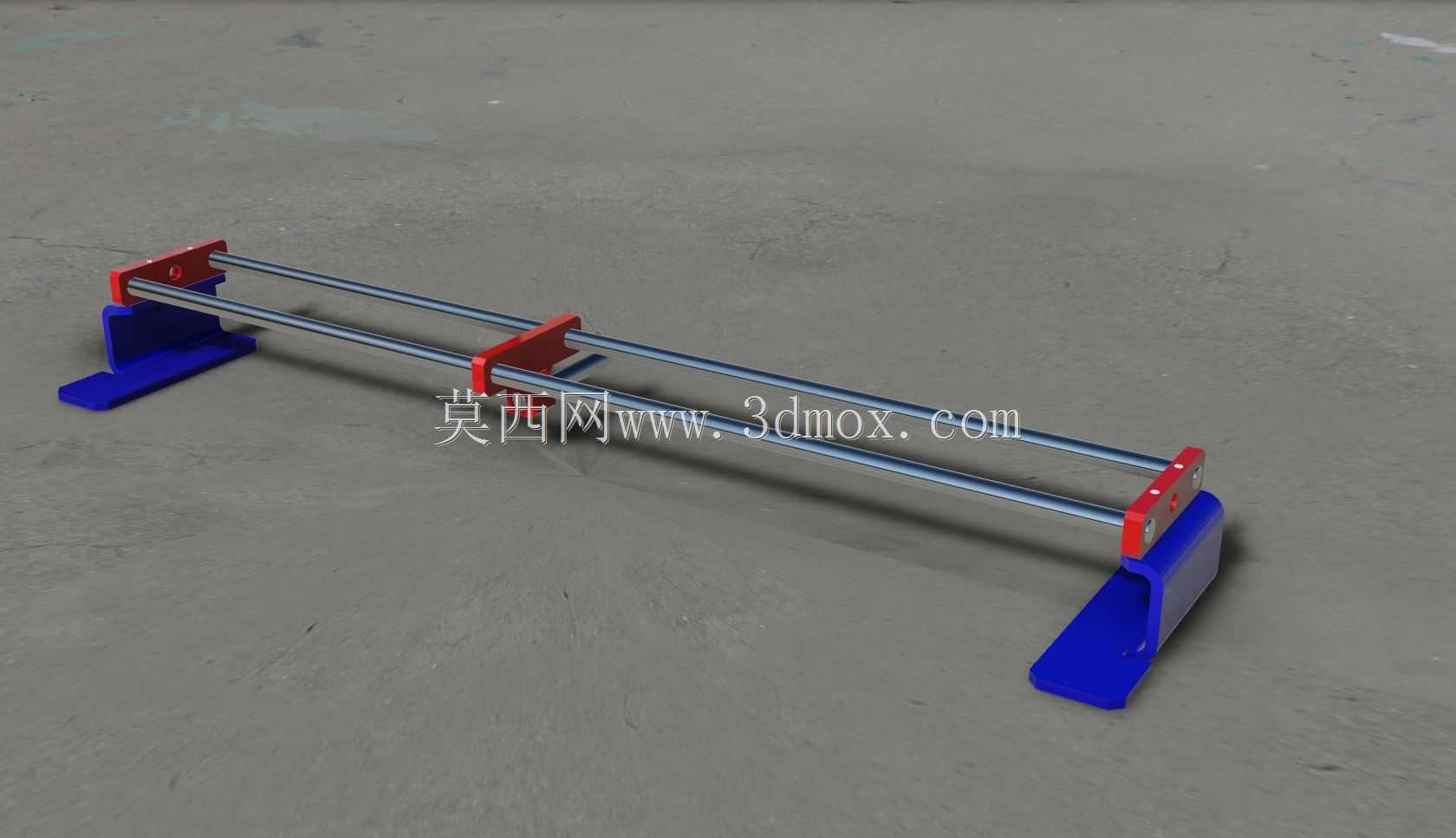

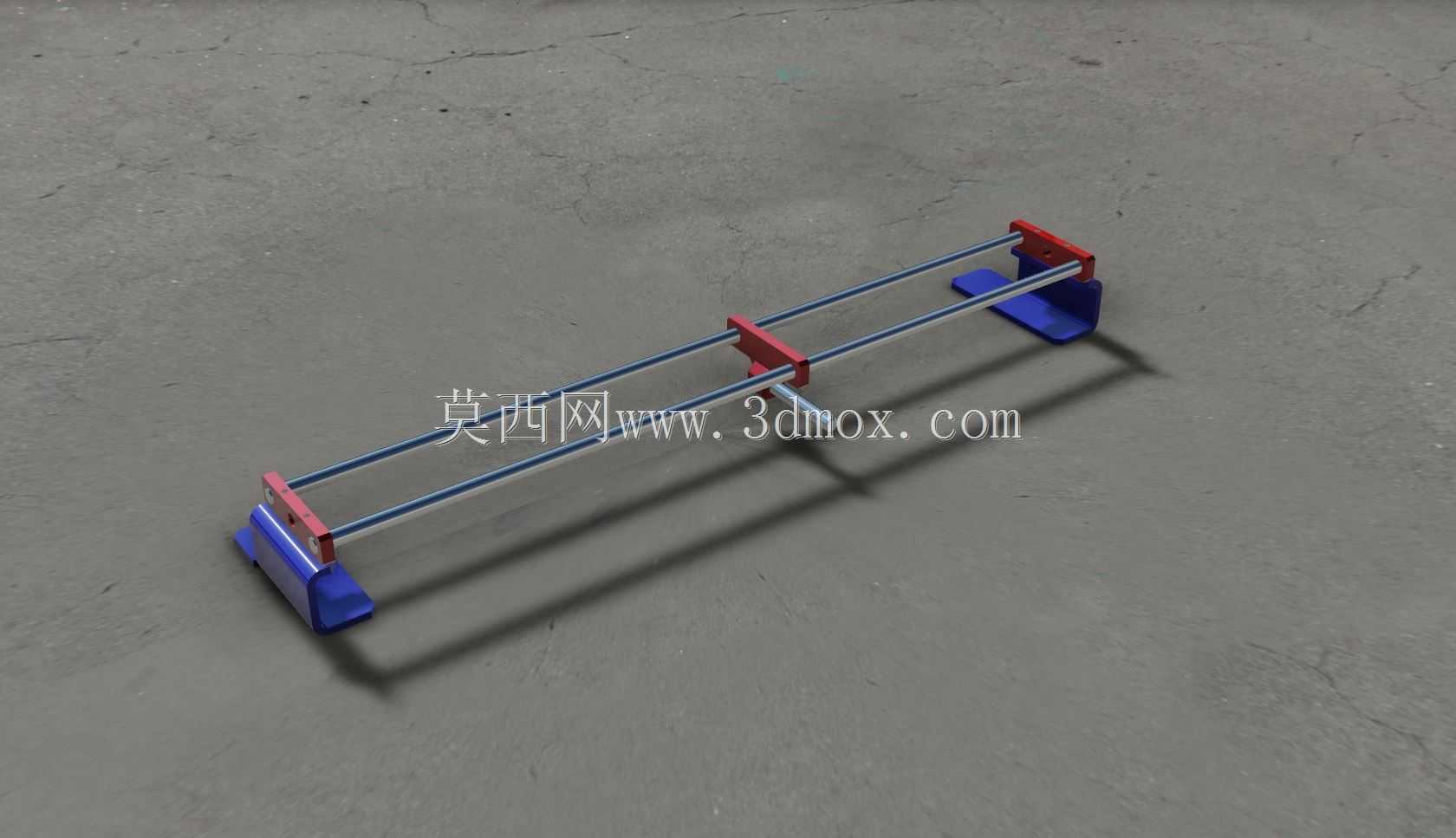

  这款双轨式刀具导向滑动导轨,主要应用于中小型切削加工设备的刀具进给导向场景,在小型专用铣床、台式钻床、定制化木工切削设备以及非标自动化切削工位中,承担刀具进给过程中的直线运动导向与支撑作用,能够保证刀具在进给切削时的运动直线度,避免切削过程中刀具出现偏摆、窜动问题,直接影响加工件的尺寸精度与表面加工质量。从结构设计来看,整体采用平行双光轴作为导向主体,两根光轴的平行度公差控制在0.02mm每米范围内,光轴表面经过高频淬火处理,表面硬度达到HRC58-62,具备优异的耐磨性能,能够长期承受刀具座往复滑动带来的摩擦损耗,光轴两端通过端部支撑座进行固定,支撑座采用分体式压紧结构,安装时可以通过调整支撑座的压紧螺栓微调光轴的张紧度与平行度,

  降低安装过程中的形位公差累积误差。中间的滑动座为刀具安装载体,滑动座内部配置了与光轴适配的直线滑动衬套,衬套采用自润滑复合材料制作,无需额外加注润滑脂即可实现低阻力滑动,滑动阻力系数控制在0.05以内,能够保证刀具进给过程中运动平稳无卡顿,滑动座上预留了标准的刀具安装孔位与紧固螺纹孔,可以适配不同规格的切削刀具刀柄,安装时只需将刀柄插入安装孔后拧紧侧面的紧固螺钉即可完成刀具固定,更换刀具的操作流程简单,能够减少设备换型调整的辅助时间。两端的支撑座底部设计了带定位台阶的安装底板,底板上开设了长圆形安装孔,安装孔的间距适配常见的小型加工设备工作台T型槽间距,安装时可以通过长圆孔调整导轨整体的安装位置,适配不同的工作台安装尺寸,

  安装底板的底面经过平面磨削处理,平面度公差控制在0.01mm以内,能够保证导轨安装后与工作台面的平行度,避免安装面不平导致光轴弯曲变形。在实际使用过程中,这款导轨的有效行程可以根据设备的加工需求进行调整,光轴长度可在500mm至1500mm范围内定制,常规款的有效行程为800mm,能够满足大部分中小型工件的切削加工进给行程需求,滑动座的额定承载能力为15kg,能够承载常规小型切削刀具以及切削过程中的径向切削力,在切削深度不超过2mm的常规切削工况下,导轨的导向精度可以保持在0.03mm以内,满足普通精度等级的切削加工要求。设计过程中充分考虑了现场安装与维护的便捷性,所有连接螺栓均采用标准公制规格,

  现场维护时无需准备特殊工具即可完成拆装更换,滑动衬套作为易损件,设计为可快速更换结构,当衬套磨损导致导向间隙超差时,只需拆下滑动座两端的防尘端盖即可抽出旧衬套更换新件,整个更换过程不超过10分钟,能够大幅降低设备停机维护的时间成本。同时导轨整体结构没有复杂的传动组件,相比线性模组类导向部件成本更低,结构可靠性更高,在粉尘较多的木工加工、轻金属切削场景下,只需在滑动座两端加装简易的防尘刮片即可阻挡粉尘进入滑动衬套内部,延长部件的使用寿命,不需要配置复杂的密封防护结构,适配工况范围更广。在进行三维建模时,所有配合面的尺寸公差均按照机械设计手册的推荐值进行设定,光轴与支撑座安装孔的配合采用H7/h6间隙配合,既保证安装时的装配便利性,又避免配合间隙过大导致光轴安装后出现晃动,滑动衬套与光轴的配合间隙控制在0.01-0.02mm之间,既保证滑动顺畅,又控制滑动过程中的间隙误差,保证刀具进给的精度稳定性。
