等离子切割设备配套导向导轨结构

项目分类:导轨 发布时间:2021-11-21 ID:394502
  • 等离子切割设备配套导向导轨结构
  • 等离子切割设备配套导向导轨结构
  • 等离子切割设备配套导向导轨结构
  • 等离子切割设备配套导向导轨结构

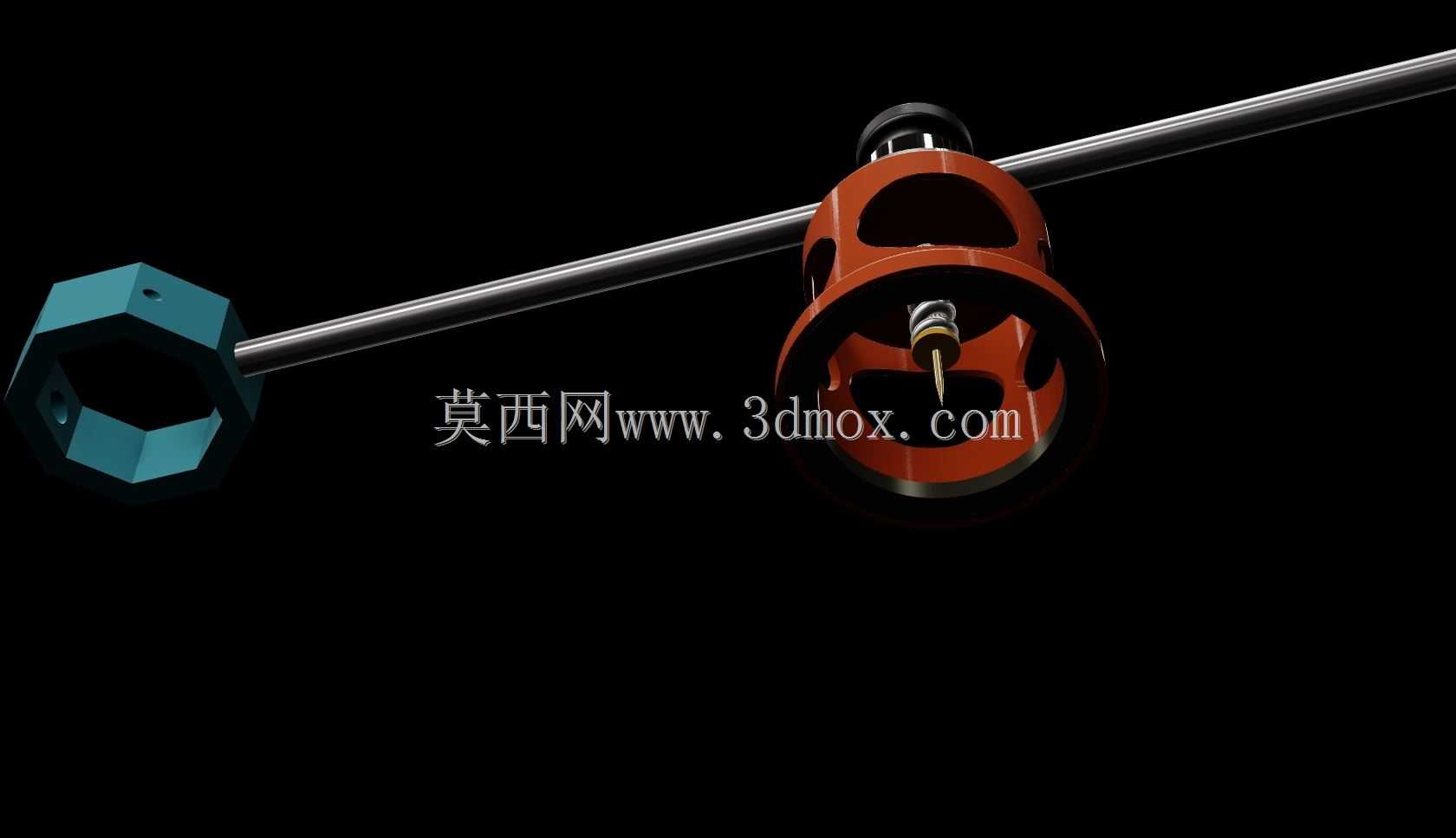

  在金属板材下料、异形构件切割的加工场景里,等离子切割设备的行走精度直接决定切口质量与后续加工余量,而配套导轨作为切割枪头行走的基准载体,其结构设计合理性直接影响整套设备的加工表现。这套导轨结构在设计时优先考虑了车间实际加工的复杂工况,针对切割过程中产生的金属飞溅、粉尘堆积问题做了针对性的防护结构优化,导轨滑动副的接触面做了硬化处理,避免长期往复行走后出现磨损凹陷导致的行走卡顿、轨迹偏移问题。从实际使用场景来看,这类导轨既可以适配小型台式等离子切割机的工作台安装,也能搭载在便携式龙门切割架上使用,安装时需要保证两根平行导轨的平面度公差控制在每米0.1mm以内,平行度公差不超过0.15mm,否则会在长距离行走时出现滑块卡滞、

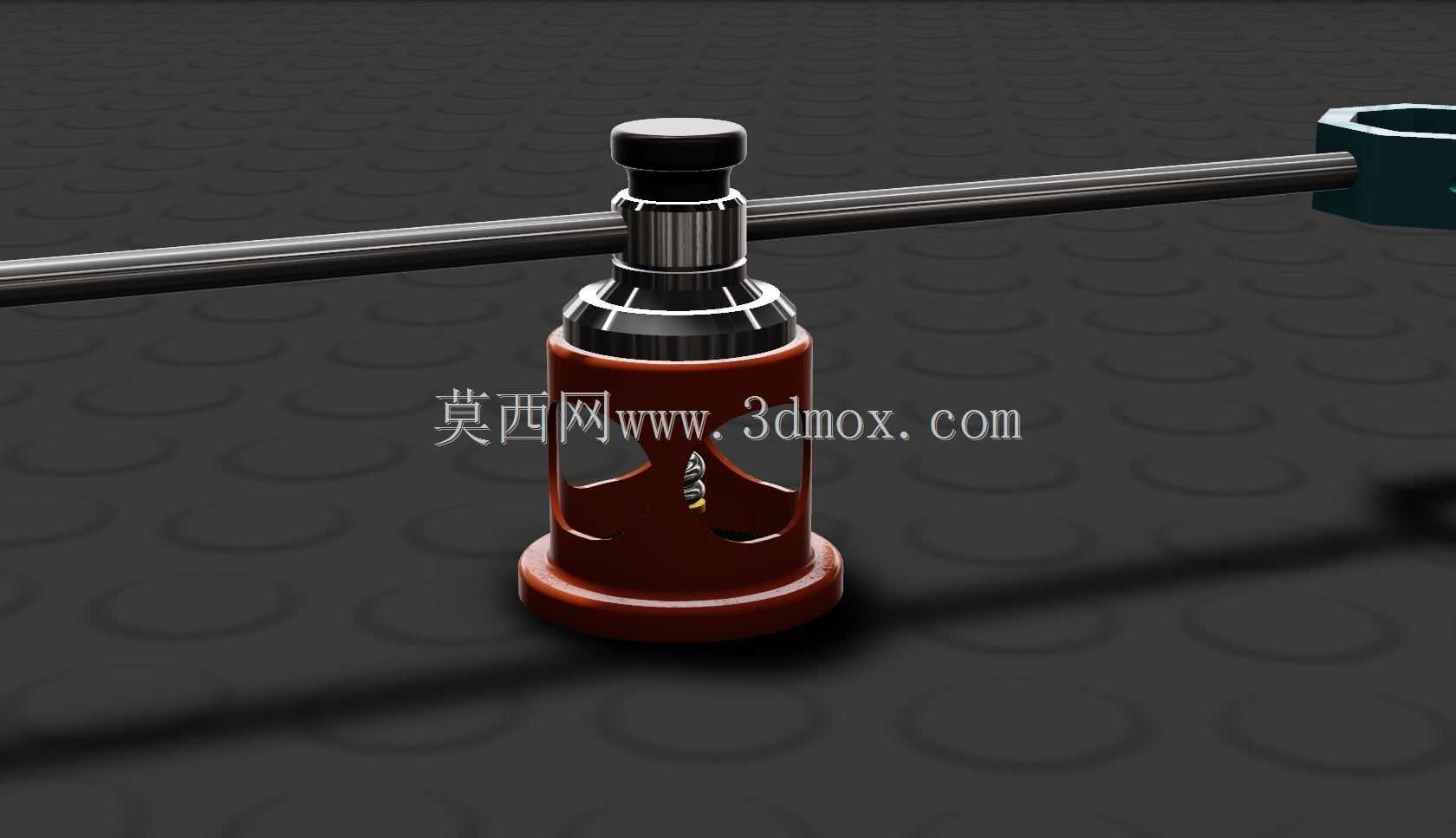

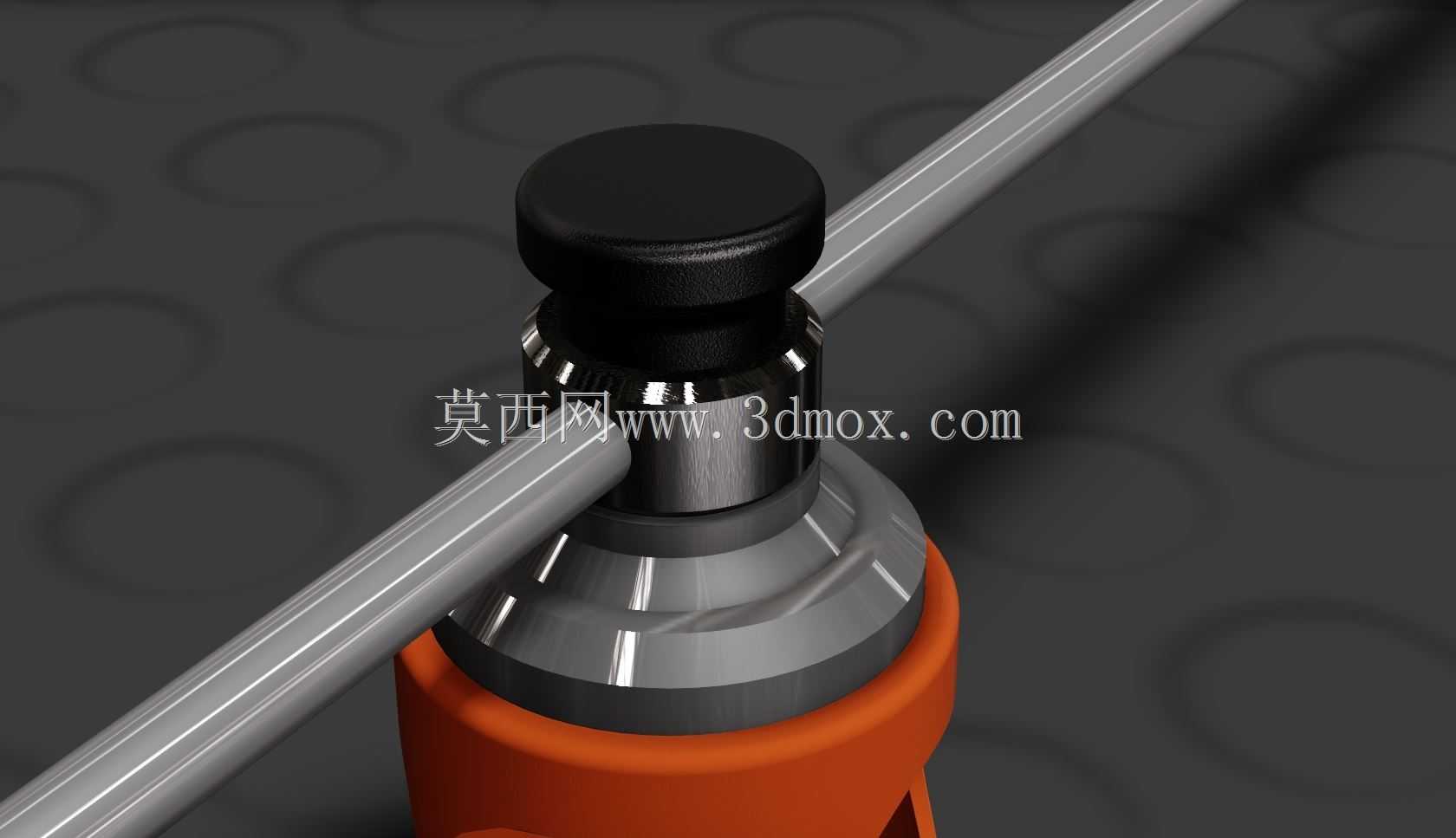

  切割轨迹锯齿化的问题。导轨的导向座部分集成了高度微调结构,也就是图中展示的带旋钮的调节组件,操作人员可以根据切割板材的厚度、切割枪头的最佳起弧高度,快速调整枪头与板材表面的垂直距离,不需要额外加装调高支架,减少了整机的装配零件数量。调节旋钮的阻尼做了适配设计,既可以保证手动调节时的顺滑手感,也能在设备行走切割时不会因为设备振动出现高度自行偏移的问题,调节行程覆盖了常用薄板到中厚板的切割高度需求,不需要频繁更换连接配件。导轨的主体杆身采用空心冷拔型材制作,在保证直线度与结构强度的前提下降低了整体重量,方便现场安装时的搬运与调平,杆身表面做了防锈耐磨处理,即使在车间湿度较大、存在少量切削液飞溅的环境下,也不会短期内出现锈蚀卡滞的问题。

  导向座与导轨杆身的配合间隙做了预紧设计,采用耐磨衬套作为滑动接触件,长期使用出现磨损后只需要更换衬套即可恢复原有配合精度,不需要整体更换导向座,降低了设备的后期维护成本。在安装边界上,这套导轨的单根标准长度可以根据设备的切割幅面进行适配,常规1.5米幅面的台式切割机配套导轨长度为1.8米,两端预留了滑块的行程余量与限位块安装位置,避免滑块行走超程脱轨;导向座的侧面预留了标准的枪头安装孔位,可以直接适配市面上多数常见型号的等离子切割枪,不需要额外制作转接法兰。设计过程中还考虑了现场改造的兼容性,对于老旧等离子切割机的导轨更换场景,这套结构的安装孔位做了通用化设计,可以直接替换多数同规格的老式导轨,

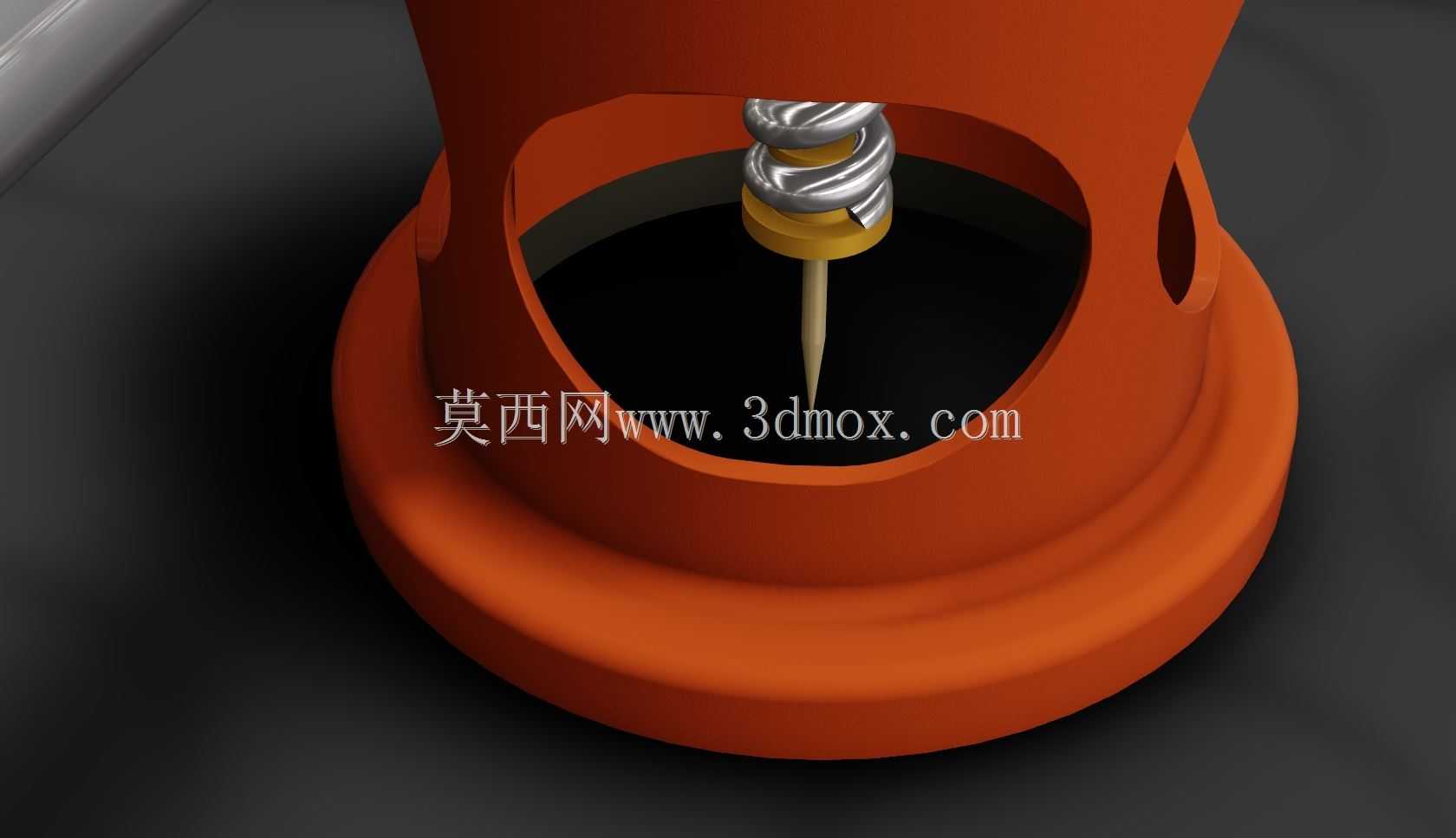

  不需要对原有设备的工作台架进行二次打孔加工,降低了设备改造的工作量。从功能特性来看,这套导轨结构没有采用复杂的线性导轨模组设计,而是结合等离子切割的实际工况做了简化优化,相比精密线性导轨,它的抗粉尘、抗飞溅能力更强,不需要频繁清理导轨接触面的杂物,日常维护只需要定期在衬套位置加注少量润滑脂即可,非常适合加工现场的粗放使用环境。同时导向座上集成的防碰撞结构,在枪头意外碰撞到翘起的板材时,可以通过内部的缓冲结构吸收碰撞冲击力,避免枪头直接被撞弯或者损坏,减少加工过程中的意外故障停机时间。在实际切割作业中,这套导轨的行走阻力控制在合理范围内,不管是手动推动的便携式切割架,还是带电机驱动的小型台式切割机,都可以顺畅驱动滑块沿导轨行走,不会出现爬行、顿挫的问题,保证切割过程中枪头移动速度均匀,让切口的割缝宽度保持一致,减少后续打磨的工作量。
