可移动立式发动机维修支撑托架结构

项目分类:通用机械零部件 发布时间:2021-11-21 ID:394612
  • 可移动立式发动机维修支撑托架结构

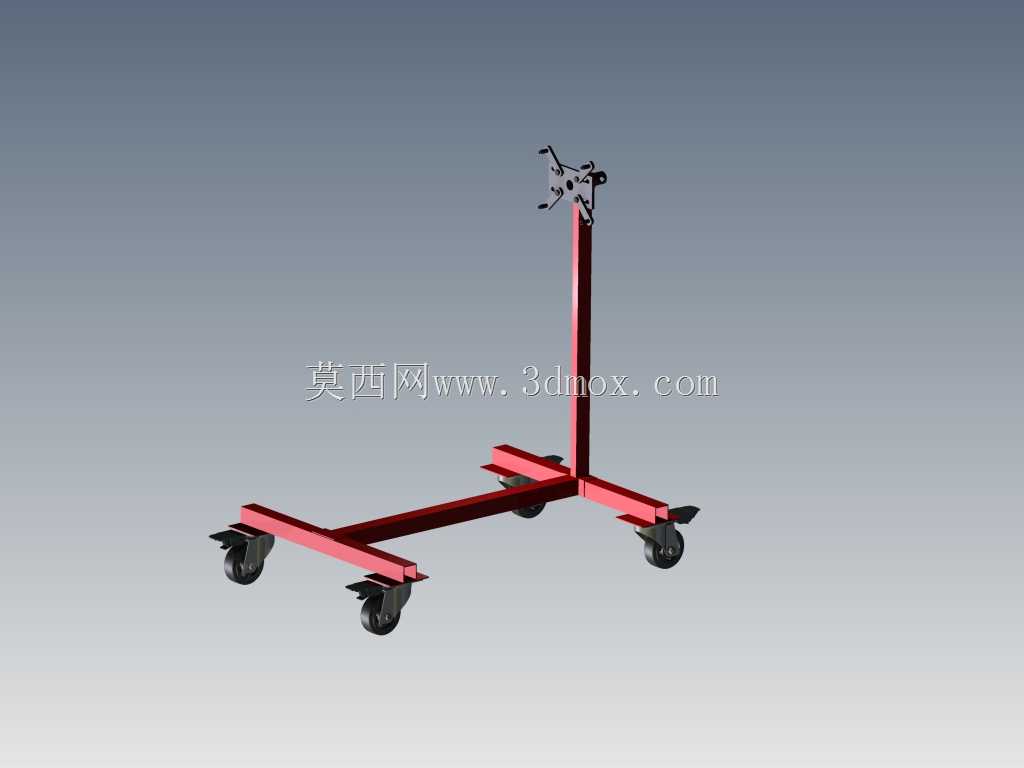

  这款可移动立式支撑托架,主要面向汽保维修、小型动力设备拆装作业场景设计,日常在汽修门店的发动机拆解工位、小型内燃机维修班组的作业区使用频率极高,区别于固定式发动机翻转架,它的占地尺寸更小,移动灵活性更强,适配小排量单缸、双缸马达以及小型发动机总成的临时承托与拆装作业。从结构设计逻辑来看,底部采用十字交叉的方管焊接框架作为承载基座,十字形的布局能够在耗材用量最少的前提下,最大化拓展支撑触地面积,避免架体在装夹偏重的动力部件时出现侧翻风险,四个支臂的末端全部安装带刹车功能的万向脚轮,日常转场作业时无需额外吊装搬运,单人即可推动架体在车间不同工位间转移,到达指定作业位置后踩下脚轮刹车,即可锁定架体位置,避免作业过程中架体滑移。

  十字基座的中心位置垂直焊接方形截面的立柱作为主支撑结构,立柱的高度经过实际作业场景测算,刚好匹配维修人员站立操作的舒适作业区间,装夹动力部件后,部件的核心拆装区域距离地面高度在80cm到110cm之间,维修人员长时间作业无需过度弯腰或者抬臂,能够有效降低拆装作业的疲劳度。立柱顶端的装夹端采用可旋转的星形法兰结构,法兰面上预留多组不同孔距的安装螺孔,能够适配不同安装孔位的马达、小型发动机壳体连接需求,装夹时只需将部件的安装法兰与托架顶端法兰对齐,穿入固定螺栓锁紧即可完成固定,法兰盘与立柱顶端的连接轴带有阻尼旋转结构,作业过程中可以根据拆装需求手动旋转被支撑的部件,调整到合适的操作角度后,锁紧侧边的固定旋钮即可锁定角度,

  无需反复拆装调整部件装夹位置。从安装边界尺寸来看,底部十字架的单支臂长度控制在60cm以内,整个架体的最大外接矩形尺寸不超过120cm*120cm,即使在空间局促的小型维修工位也能放置使用,立柱总高度控制在140cm以内,装夹常规小型马达后整体重心高度不超过120cm,配合底部十字外伸的支臂,即使装夹重量在80kg以内的动力部件,架体的静态稳定系数也能满足车间作业的安全要求。架体的所有承力构件全部采用标准热轧方管焊接成型,焊接位置全部做满焊处理,焊后打磨焊渣并做防锈涂装,避免车间内的油污、水汽侵蚀焊缝影响结构强度。在实际使用过程中,这款托架除了承托马达、小型发动机进行拆装维修外,也可作为小型动力部件的临时周转架使用,

  在装配流水线的旁侧工位,也可用来临时放置待装配的动力总成,替代传统的固定式木架或者焊接铁架,适配多品种小批量的维修、装配作业需求。设计过程中特意规避了传统翻转架结构复杂、成本偏高、占地空间大的问题,没有配置复杂的齿轮减速翻转结构,而是采用手动阻尼旋转的简单结构,既满足了小重量部件的角度调整需求,又大幅降低了架体自身重量与制造成本,同时结构件全部采用通用标准型材,后期如果出现构件变形或者脚轮损坏,维修替换的配件获取难度极低,不需要定制特殊规格的零部件。整个架体的受力路径非常清晰,被支撑部件的重量通过顶端法兰传递到垂直立柱,再通过立柱传递到底部十字框架,最终分散到四个脚轮传递到地面,没有多余的传力环节,结构冗余度控制在合理区间,不会出现多余的结构重量,单人即可完成架体的抬运、移位操作。在装夹边界设计上,顶端法兰的旋转半径控制在30cm以内,装夹部件后不会与底部十字支臂产生运动干涉,即使将部件旋转至垂直朝下的角度,部件最低点距离地面也留有20cm以上的安全间隙,不会出现部件剐蹭地面或者基座的问题。
