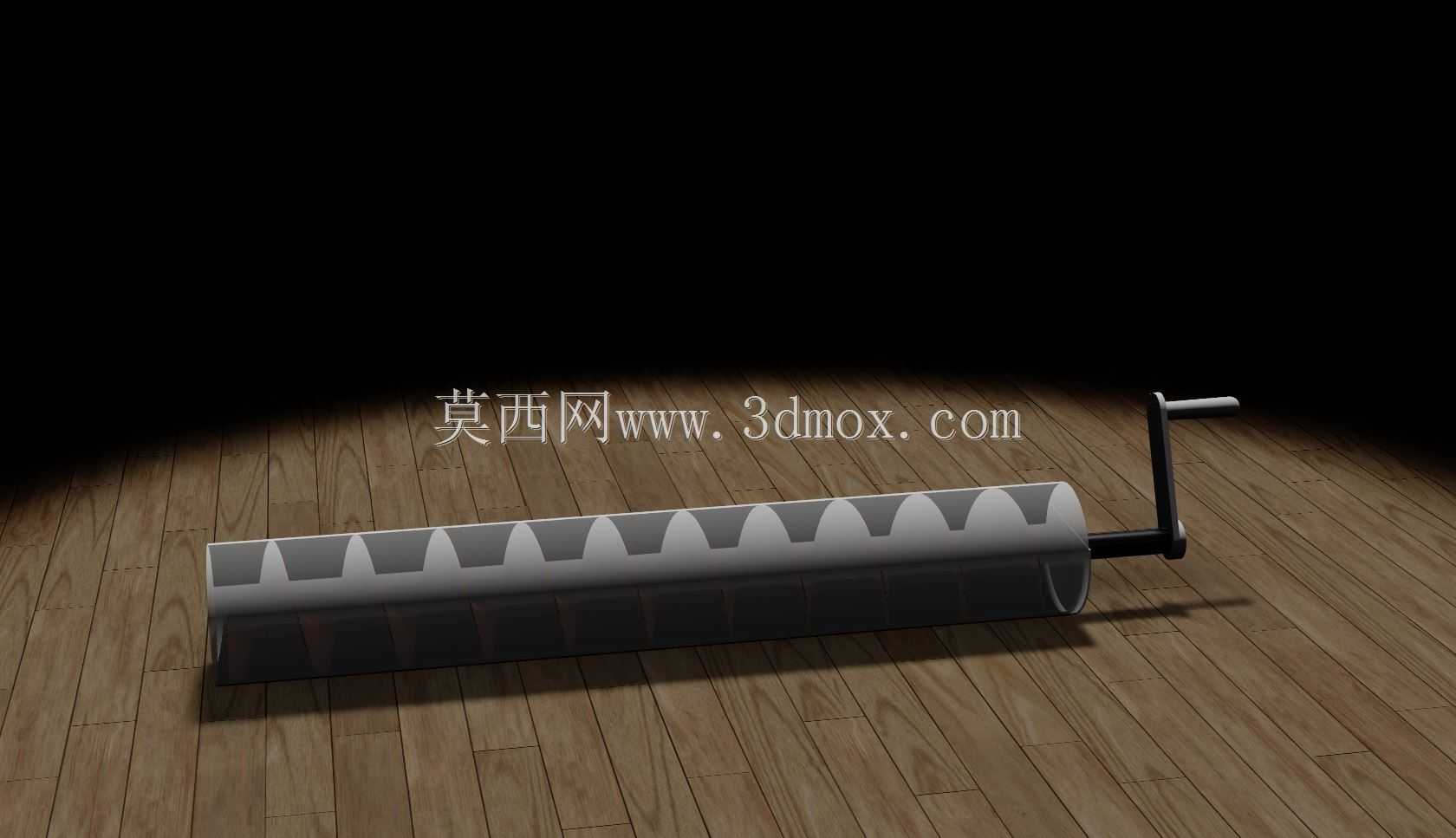

阿基米德螺旋输送辊结构三维设计

　　在散料输送、粉体加工、农业物料转运这类工况里，螺旋类输送构件的应用覆盖度极高，阿基米德螺旋结构作为最经典的连续输送构型，从古代的提水装置演化到现代工业输送场景，核心的连续推送逻辑始终没有发生本质变化。这款螺旋输送辊的设计，首先要匹配的是水平或小倾角下的散料推送需求，区别于常规的管式螺旋输送机，这款外露式螺旋辊更适合浅槽内的短距离物料移送，比如粮食加工环节的料层匀布、小型污水处理装置的栅渣推送、建筑施工环节的砂浆短距离导料，都能见到这类结构的身影。

　　从功能特性来看，这款螺旋辊采用等螺距的连续螺旋叶片设计，叶片与中心辊筒采用一体化刚性连接，端部配置手摇驱动柄，既可以适配手动驱动的简易工况，也能通过对接联轴器匹配减速电机实现动力驱动，适配不同场景的驱动需求。螺旋叶片的外缘做了等半径的圆弧修型，推送过程中不会出现卡滞物料的问题，叶片的迎料面做了微小的倾角优化，推送散状物料时的填充系数可以稳定控制在0.4到0.6之间，不会因为物料堆积出现过载抱死的情况。中心辊筒采用空心结构设计，在保证整体扭转刚度的前提下，尽可能降低了构件自身重量，手动驱动时的操作力可以控制在15N以内，长时间操作也不会出现明显的疲劳感。

　　设计思路上，首先确定的是螺旋的导程参数，常规短距离输送场景下，导程取辊筒直径的0.8倍，既可以保证推送效率，也能避免导程过大导致的物料回滑问题。叶片的厚度根据输送物料的磨琢性做了匹配选型，针对粮食、塑料颗粒这类低磨琢性物料，叶片厚度取3mm即可满足使用寿命要求，如果要适配砂石、矿粉这类高磨琢性物料，可以在建模时直接调整叶片厚度参数到5-8mm，同时在叶片外缘堆焊耐磨层，不需要改动整体的安装尺寸。端部的驱动连接位采用方轴嵌套设计，手摇柄和动力驱动的连接轴可以快速互换，不需要额外制作转接件，现场拆装的效率可以提升60%以上。

　　外形尺寸与安装边界方面，这款螺旋辊的有效输送长度可以根据实际槽体宽度做参数化调整，建模时采用全参数化的草图驱动，修改螺旋长度参数时，叶片、中心辊筒、端部轴头的尺寸会同步更新，不会出现特征报错的问题。安装时两端的轴颈采用带座轴承支撑，轴承座的安装孔位预留了5mm的间隙调整量，安装时可以补偿槽体的焊接变形误差，不需要现场二次扩孔。螺旋叶片的外缘和输送槽的内壁间隙控制在3-5mm，既可以避免叶片刮蹭槽壁，也能减少间隙内的物料残留，输送结束后的清理工作量可以降低40%左右。端部的手摇柄做了可折叠设计，不需要手动操作时可以将手柄折叠贴靠在辊筒端部，不会占用额外的操作空间，也避免了突出的手柄引发的安全隐患。

　　实际应用中，这类螺旋辊的维护成本极低，因为整体没有复杂的液压或电控元件，仅需要定期给两端轴承加注润滑脂即可，日常运行的故障率不到0.1%。针对有卫生要求的食品加工场景，建模时可以直接将材质替换为304不锈钢，叶片和辊筒的连接位做圆弧过渡处理，不存在清洁死角，满足食品级设备的卫生要求。如果是用于化工场景的腐蚀性物料输送，可以在构件表面做衬塑或喷塑处理，模型的外形尺寸不需要做任何调整，仅需要修改表面处理的工艺要求即可适配不同的腐蚀工况。
