起重作业用平台吊钩结构设计

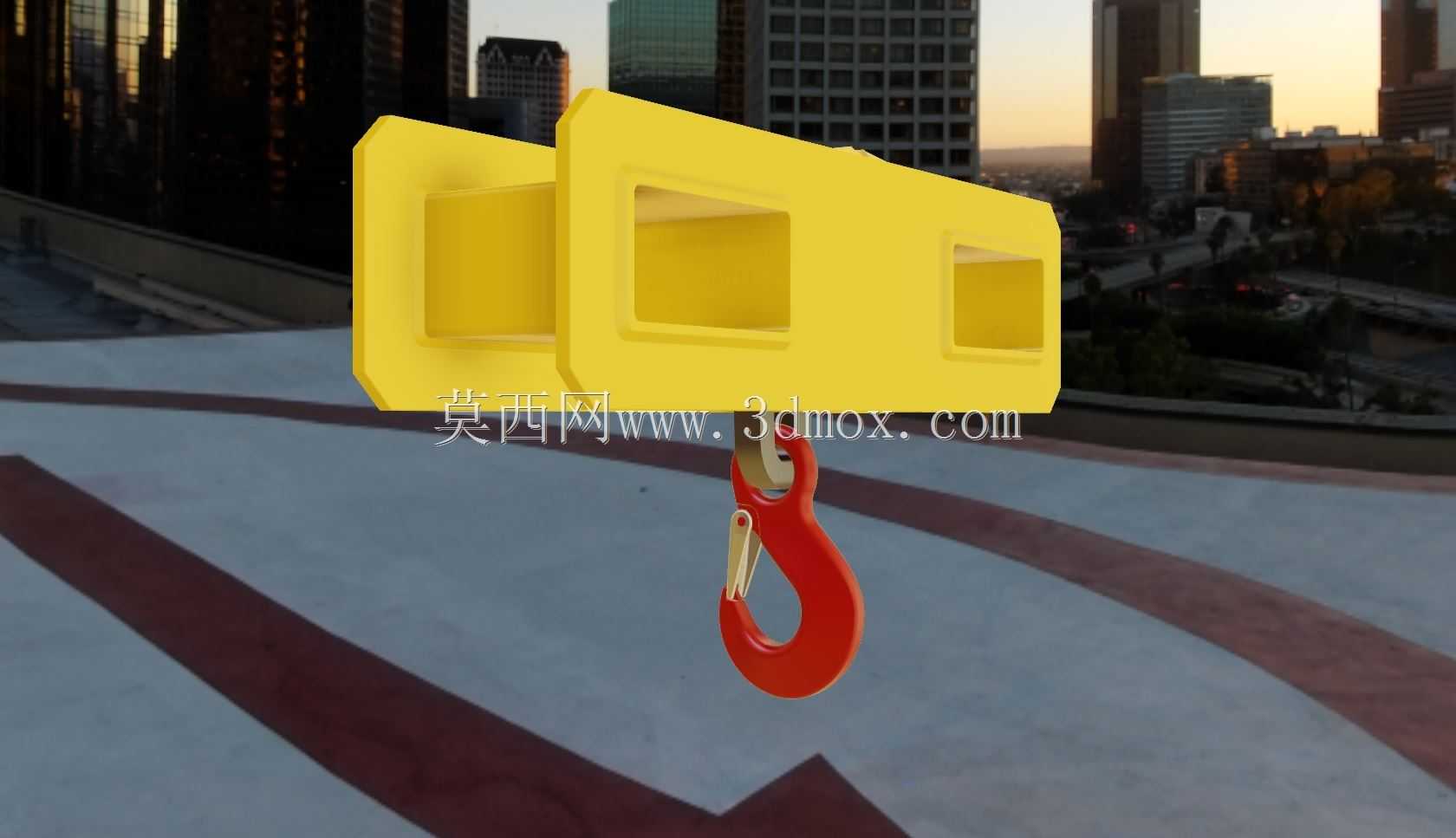

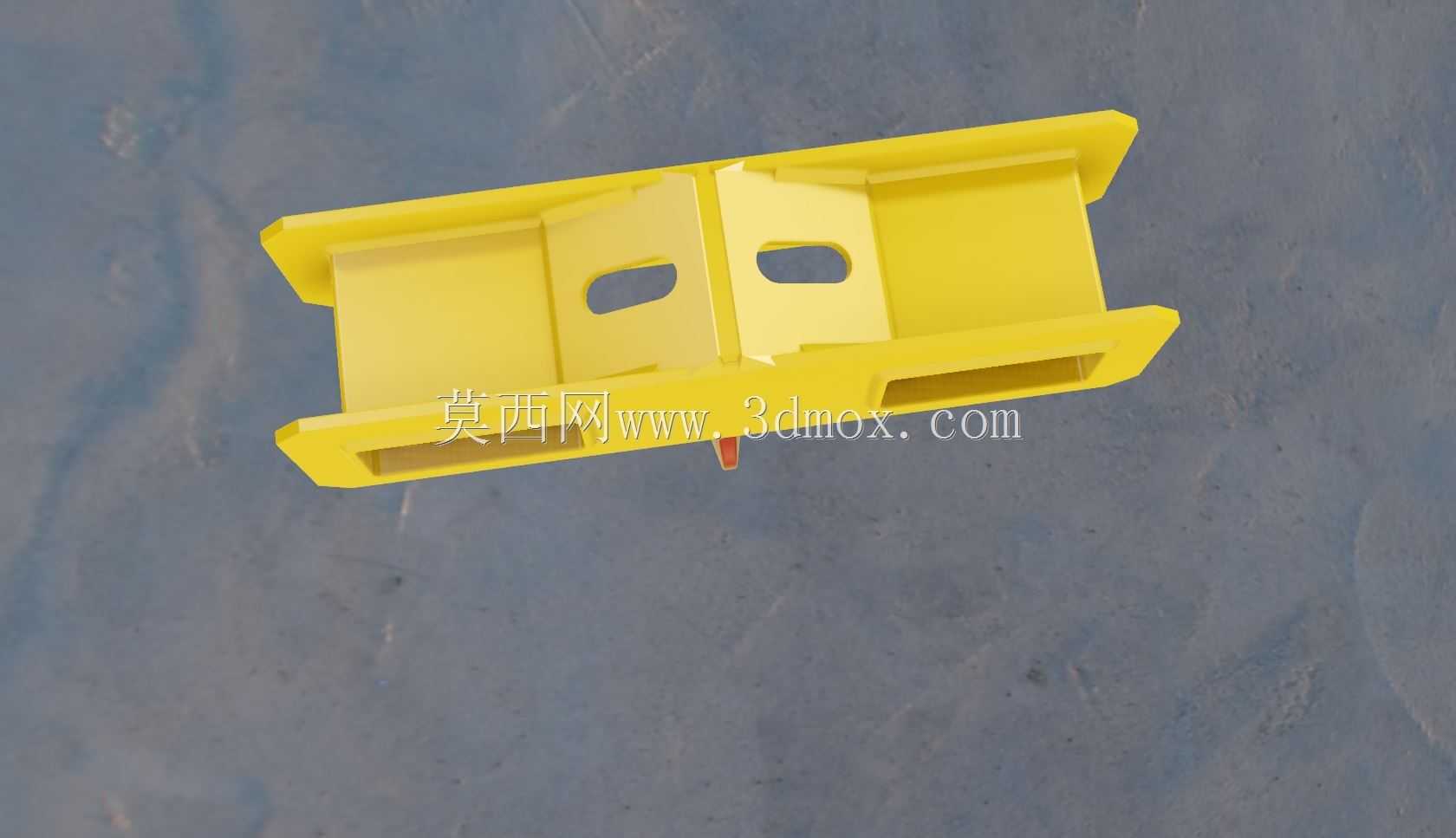

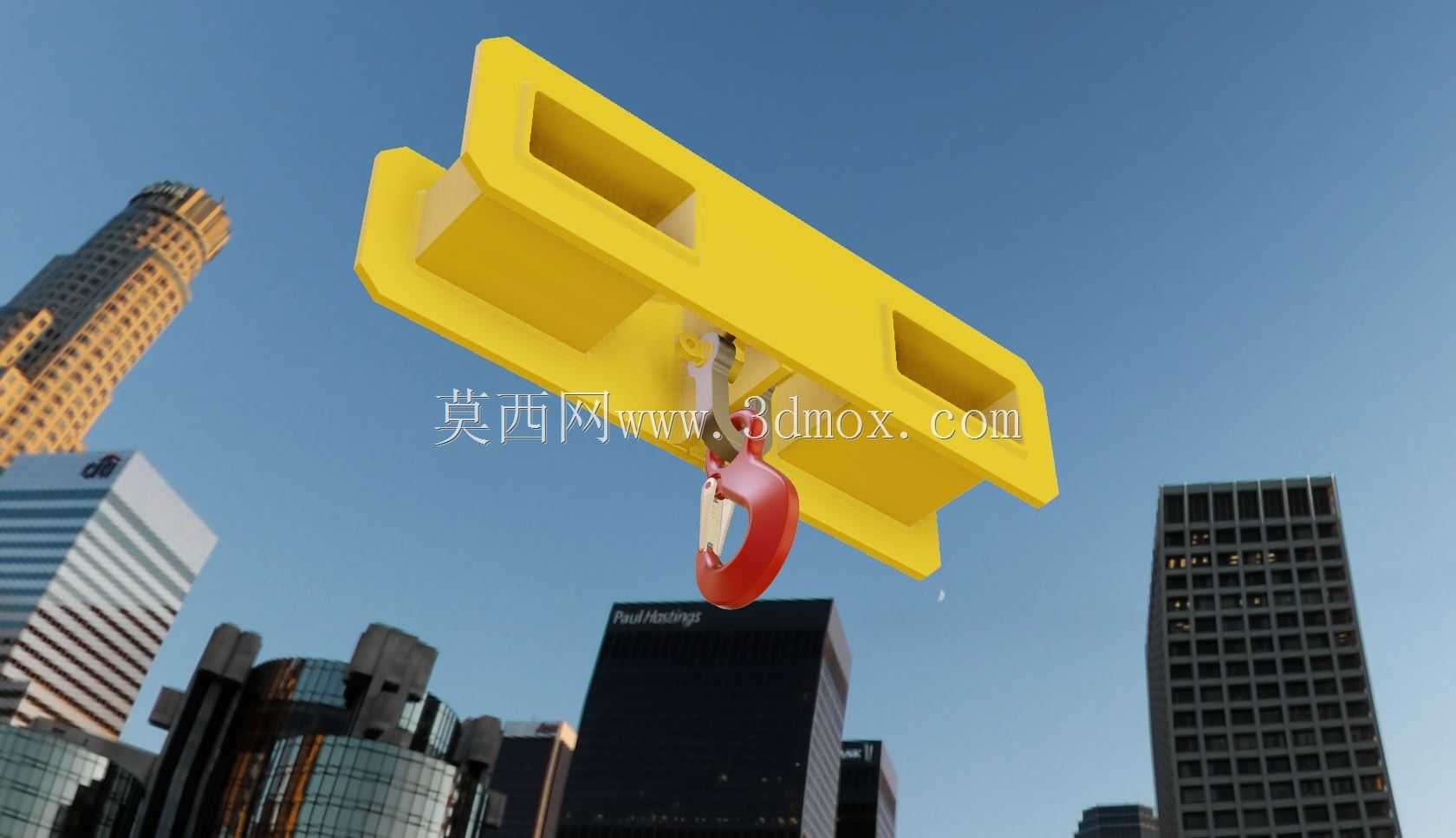

　　在车间重型工件转运、港口集装箱装卸、建筑施工物料垂直吊运这类需要频繁完成重物挂接起升的作业场景里，平台吊钩是衔接起重设备承载梁与被吊载荷的核心受力构件，其结构合理性直接决定整个吊装作业的安全冗余与操作效率。不同于普通直柄吊钩直接与钢丝绳索具连接的形式，这类平台吊钩专门适配固定式起重平台、天车横梁端部的挂接接口，上端的铰接连接耳板可直接嵌入平台梁底部的预留安装槽内，通过销轴完成铰接固定，无需额外配置索具卸扣，能大幅缩短吊具与承载平台的装配工时，尤其适合作业点位固定、起吊载荷区间稳定的生产车间内的定点吊装工位。从结构设计逻辑来看，整个吊钩总成分为三个核心受力段，上端的铰接连接段采用扁平双耳板结构，耳板上的销轴孔做了加厚镶套处理，

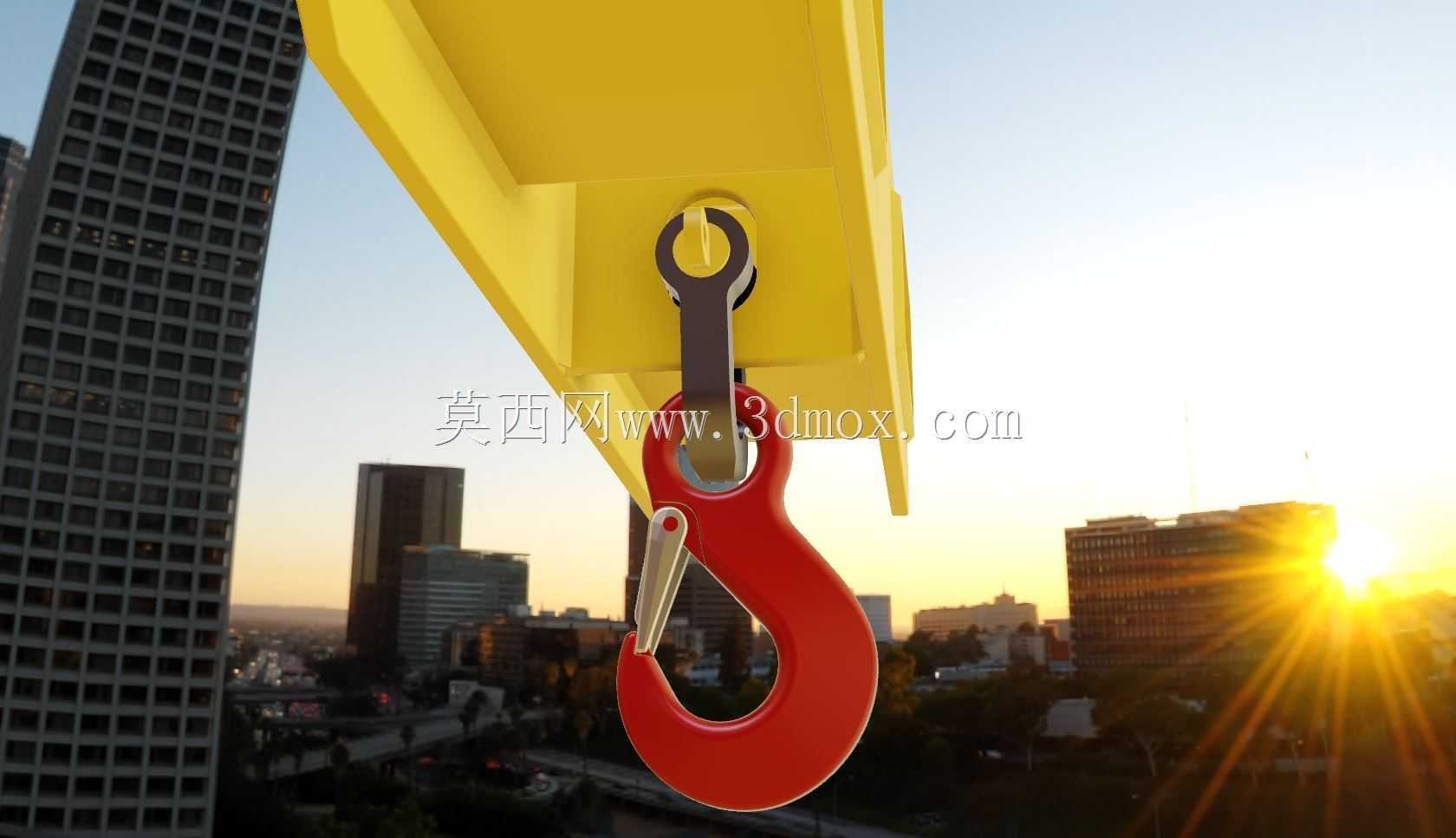

　　避免长期铰接转动造成孔位磨损失圆，镶套材质选用耐磨轴承钢，表面淬火硬度达到HRC55-60，可承受长期交变载荷下的转动摩擦，不会出现销轴与孔位咬死的情况。中间的连接段采用变截面矩形杆结构，从上端耳板位置向下逐步过渡到与钩身连接的圆弧过渡段，过渡位置做了大圆角应力释放处理，避免直角转折处的应力集中，这一位置是整个吊钩承受弯矩最大的区域，设计时按照额定起重量的1.5倍做静载强度校核，2倍额定载荷做屈服强度校验，确保在突发冲击载荷下不会出现塑性变形。下端的钩身部分采用经典的宽钩腔设计，钩尖位置配置了弹簧复位的安全挡舌，挡舌的铰接轴内置扭簧，在无外力作用时挡舌会自动贴合钩尖内侧，完全封闭钩腔开口，避免吊装过程中索具、吊环从钩口滑脱，

　　挡舌的开启力设计在15N-25N之间，作业人员单手即可拨开完成挂接操作，不会因为开启阻力过大影响挂接效率，同时挡舌边缘做了圆弧钝化处理，避免挂接索具时划伤钢丝绳或吊装带的纤维层。在安装边界的尺寸匹配上，上端双耳板的间距严格适配主流平台起重梁的底部挂接耳座宽度，耳板厚度与挂接耳座的板厚差控制在2mm以内，避免铰接后出现横向窜动，销轴孔的中心到钩腔最底部的垂直距离，按照常用吊装索具的吊环最小回转半径设计，确保吊环挂入后能在钩腔内自由转动，不会出现卡滞情况；钩腔的开口宽度适配最大直径的卸扣、钢丝绳套环的尺寸，同时钩身的弯曲半径按照接触应力均匀分布的原则设计，让吊索具与钩身的接触面积尽可能大，减少局部压应力对钩身和索具的损伤。

　　实际作业过程中，这类平台吊钩不需要频繁拆装，长期固定在平台起重梁的端部即可，日常维护仅需定期检查铰接销轴的润滑情况、安全挡舌的复位灵活性以及钩身表面是否出现裂纹或明显变形，相比可拆卸式吊具，减少了每次作业前的吊具装配检查环节，能有效提升定点吊装工位的作业流转效率。设计时还考虑了不同作业环境的适配性，钩身表面采用喷涂聚氨酯耐磨涂层，既可以避免吊装过程中磕碰造成的表面锈蚀，也能减少与被吊工件吊环接触时的碰撞噪音，在一些对车间噪音控制有要求的精密加工车间内，这种带缓冲涂层的吊钩能有效降低吊装作业的环境噪音。另外，钩身的重心经过严格配平，在空载状态下吊钩会自然保持竖直下垂状态，不会出现侧向倾斜，方便作业人员快速完成吊环挂接，不需要额外扶正吊钩，进一步降低了作业人员的操作强度。在受力传递路径上，整个吊钩的载荷从钩腔位置通过钩身圆弧段传递到中间连接杆，再通过上端铰接耳板传递到平台梁的销轴上，整个传力路径没有突变拐点，所有受力截面的安全系数都控制在4倍以上，完全满足起重吊具的安全规范要求，即使在偶尔出现的急停、起升冲击工况下，结构也能保持足够的稳定性，不会出现突然断裂的风险。
