小型卧式低温冷冻存储设备结构设计

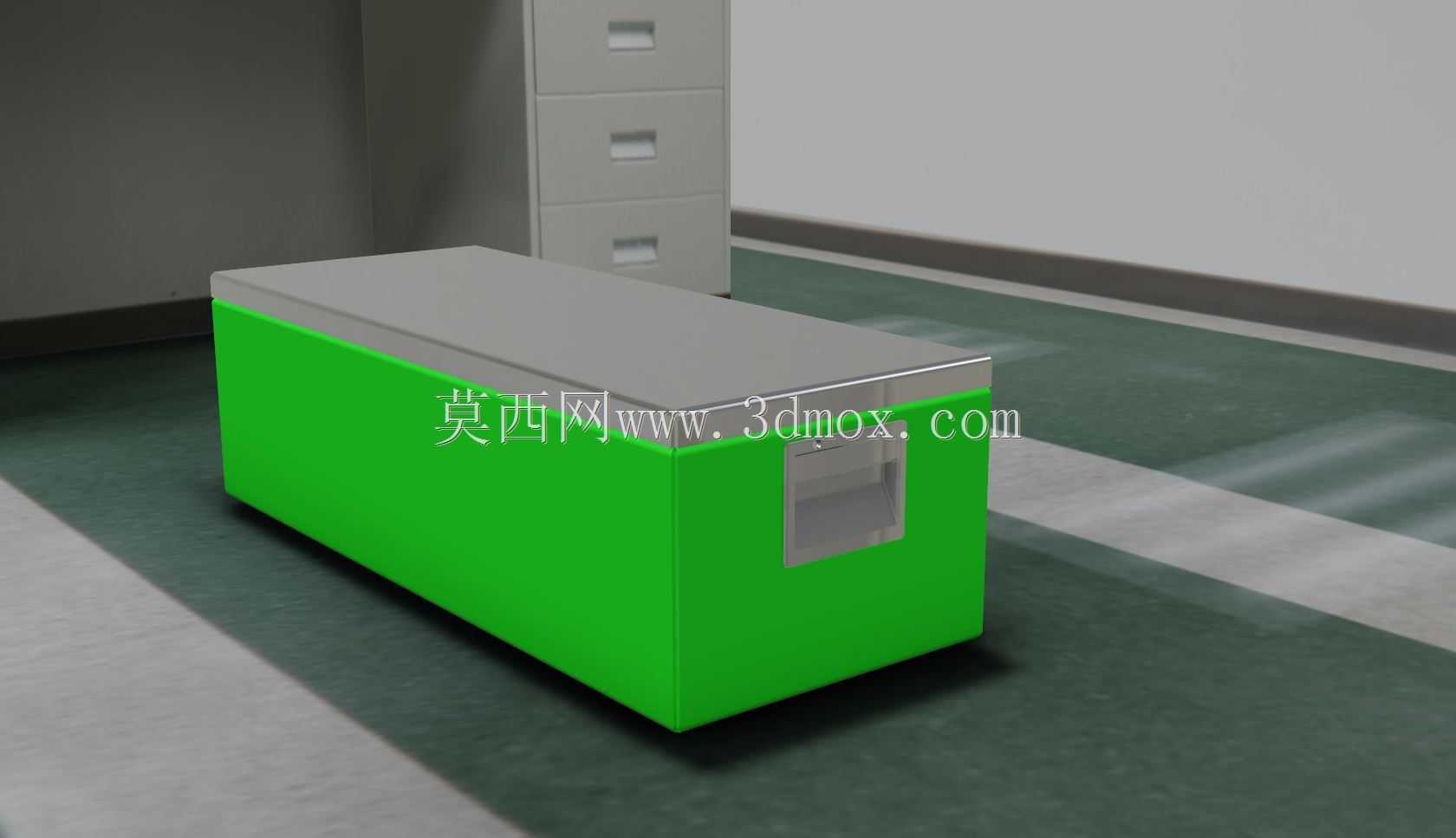

　　在实验室样本存储、小型商用食材保鲜、工业元器件低温恒温存放场景中，这类小型卧式冷冻设备的应用覆盖度极高，不同于大型工业制冷机组的复杂管路布局，该款设备的结构设计更偏向紧凑空间下的功能集成，优先保障小占地场景下的有效存储容积。从结构布局来看，设备整体采用卧式长方体构型，底部无额外凸起支脚结构，可直接平稳放置于平整地面、实验台架下层或者仓储货架的层板上，安装边界的预留要求极低，仅需在设备后侧预留50mm以上的散热间隙即可满足常规运行的通风需求，侧面无需预留操作空间，顶部开盖的结构设计也让设备可以紧贴墙面或者相邻柜体摆放，空间利用率远高于同容积的立式冷柜。设备外壳主体采用一体化弯折的钣金结构，边角位置做了大圆弧过渡处理，既避免钣金锐边造成的操作人员磕碰损伤，也能减少外壳结构的应力集中点，提升长期使用下的结构抗变形能力；外壳外侧的亮绿色防护涂层做了耐刮擦、防腐蚀处理，适配实验室、后厨、仓储车间等多场景的清洁需求，日常用普通清洁剂擦拭即可去除表面污渍，不会出现涂层脱落、变色的问题。顶部的箱盖采用高密度发泡保温层填充，边缘整圈镶嵌密封胶条，闭合后可实现箱体内部与外部环境的完全隔热，减少冷量流失，降低制冷系统的运行负载；箱盖与箱体的连接采用隐藏式铰链结构，铰链内置阻尼限位结构，开盖过程中可在任意角度悬停，无需额外支撑结构，操作人员取放内部物品时无需手扶箱盖，操作便利性大幅提升。箱体正面预留的嵌入式透明视窗采用耐低温的PC材质制作，

　　无需开启箱盖即可直接观察内部存储物品的状态，减少开盖频次的同时也能避免冷量的不必要流失，视窗与箱体的连接位置做了双层密封处理，杜绝该位置出现凝露、结霜的问题。内部存储腔采用整体冲压成型的食品级/工业级耐低温内胆，无拼接焊缝，避免长期使用下焊缝位置出现锈蚀、藏污纳垢的问题，内胆边角同样做圆弧过渡，方便日常清洁打理；内胆与外壳之间填充的是高密度聚氨酯发泡保温层，发泡密度均匀，保温层厚度达到40mm以上，可在外部环境35℃的工况下维持内部-18℃的存储温度，温度波动控制在±1℃范围内，满足各类对温度稳定性有要求的物品存储需求。制冷系统的核心组件全部集成在箱体的侧部夹层内，没有额外的外置机组，整体运输、安装过程无需进行管路对接，

　　设备到位后接通电源即可正常运行，大幅降低了现场安装的调试难度；制冷管路采用无氧焊接工艺，焊点位置做了防腐防锈处理，长期运行下不会出现制冷剂泄漏的问题，设备运行过程中的振动幅度控制在极小范围内，放置在台架上也不会产生共振噪音，运行噪音低于42分贝，不会对周边的办公、实验环境造成干扰。从设计思路上，这款设备没有冗余的附加功能，所有结构设计都围绕稳定制冷、便捷使用、高空间利用率三个核心需求展开，没有多余的装饰性结构，所有外露部件都兼顾实用性与耐用性：比如箱体底部的承重结构做了加强处理，整台设备满负载存储状态下的总重量可达到80kg，底部钣金的承重筋条布局可保证长期放置下箱体不会出现底部凹陷变形的问题；箱盖的密封胶条采用可快拆设计，

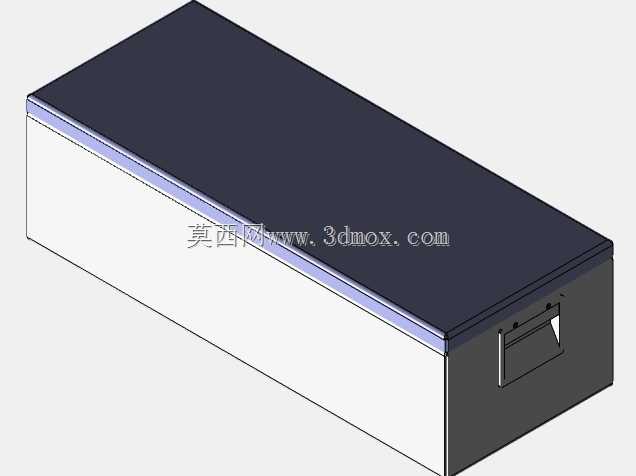

　　长期使用出现胶条老化、密封性能下降时，无需专业工具即可自行更换胶条，降低设备的后期维护成本。在实际选型应用中，这款设备可适配的场景非常广泛：在高校及企业实验室中，可用于存储实验试剂、生物样本、需低温保存的实验耗材；在小型餐饮门店中，可用于存储冷冻食材、冷饮制品；在工业生产车间中，可用于存储需低温存放的焊材、电子元器件、特殊胶黏剂等物料。不同于大型冷冻设备的高安装要求、高运维成本，这款小型卧式冷冻设备的结构简单可靠，对使用环境的要求极低，只要环境温度在10℃-38℃之间、通风良好的平整位置都可以正常放置使用，不需要配套的专用安装基座，也不需要定期进行复杂的专业维护，仅需定期清理冷凝器位置的浮尘即可保障设备长期稳定运行。建模过程中，所有结构的配合间隙都按照实际生产的公差要求进行设定，钣金件的折弯半径、焊接余量、发泡层的填充空间都做了精准的预留，可直接用于指导实际的生产加工，也可作为同类小型制冷存储设备的结构设计参考，帮助设计人员快速完成同类型产品的结构迭代，减少重复建模的工作量。
