世界技能大赛参赛用支撑支架结构设计

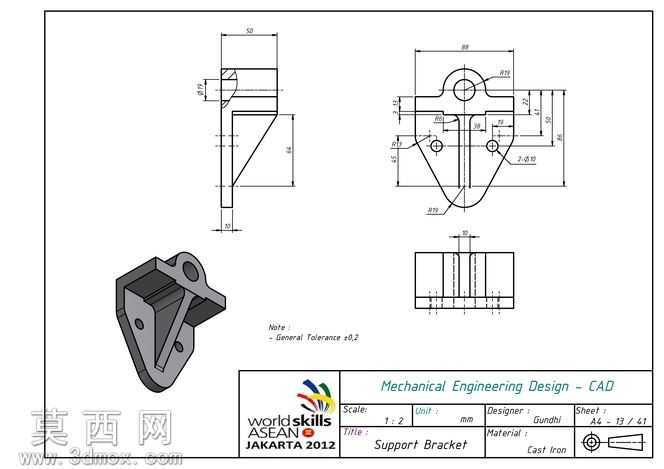

本作品为机械工程设计领域的支撑支架类零件，采用三维参数化建模方式完成全流程设计，建模过程严格遵循机械制图投影规范，同步完成多视角二维工程图的对应匹配，确保三维模型与二维视图的尺寸、结构完全对应。建模阶段首先梳理零件的整体结构逻辑：该支架为一体化铸铁支撑构件，整体分为上部安装连接段、中部三角加强支撑段、下部定位固定段三个核心功能区域，上部设置带通孔的铰接安装座，用于与外部构件实现铰接配合，孔位周边做圆角过渡处理以降低应力集中风险；中部采用三角肋板加强结构，在控制零件整体重量的前提下大幅提升结构刚性，肋板与主体连接位置全部设置铸造圆角，符合铸铁零件的工艺成型要求，避免尖角位置出现铸造缺陷；下部设置两个对称分布的定位安装孔，用于支架整体的位置固定，安装面做平面度公差约束，保证安装贴合的稳定性。建模过程中严格执行图纸标注的通用公差±0.2的精度要求，对所有安装孔的孔径、孔位间距、安装面的平面度、铰接孔的同轴度都做了对应的参数约束，确保模型可直接对接后续的工艺加工环节。材质设定上匹配图纸标注的铸铁材质，渲染阶段还原铸铁零件的哑光金属质感，对安装配合面做细微的机加工纹理区分，清晰展示零件不同区域的工艺特征。设计思路围绕支撑类零件的核心功能需求展开，在满足承载强度要求的前提下，通过三角加强结构优化零件的重量分布，避免冗余材料的浪费，同时所有结构设计都充分考虑铸铁铸造的工艺可行性，不存在无法脱模的倒扣结构、壁厚均匀过渡无突变，符合铸造生产的工艺规范。模型同时完成了轴测立体视图的渲染输出，可直观展示零件的三维空间结构，配合三视图的尺寸标注，完整呈现零件的所有设计细节，可作为机械设计教学、技能竞赛训练、同类支撑零件设计的参考案例使用。
