汽车散热器用水平平管矫直设备结构设计

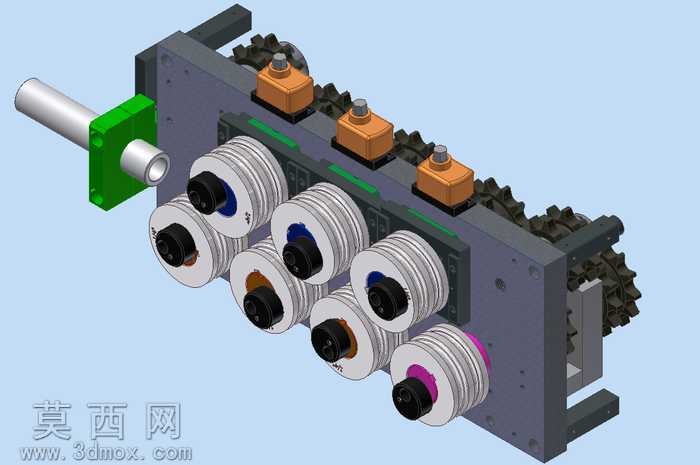

本作品为针对汽车散热器配套平直管材加工需求设计的水平平管矫直设备三维模型，整体采用SolidWorks完成全参数化建模，所有零部件按照实际加工装配逻辑完成配合约束，可直接用于结构验证、工程出图与生产参考。模型渲染阶段针对不同部件赋予了贴合实际生产的材质属性：设备主体安装墙板采用深灰色喷漆铸铁材质，还原铸铁件哑光磨砂的表面质感；多组交错排布的矫直辊轮采用银白色硬质合金材质，辊轮表面做抛光质感处理，模拟实际工作中与管材接触的光滑工作面，避免刮伤管材外壁；顶部的传动齿轮组采用发黑处理的合金钢材质，齿形细节完整还原，啮合间隙按照实际传动公差设置；进料端的导向定位座采用亮绿色氧化处理铝合金材质，进料导向套采用抛光不锈钢材质，清晰区分不同功能模块的材质差异。结构设计上采用上下两排交错布置的多组矫直辊轮布局，辊轮沿管材送进方向呈错位排列，当金属平管从进料端导向套送入后，依次经过多组辊轮的反复碾压形变，消除管材原有的弯曲、翘曲缺陷，最终输出符合散热器装配精度要求的平直管材。传动部分采用统一的链轮-齿轮组合传动结构，顶部的链轮组接入外部动力后，通过啮合齿轮带动所有矫直辊轮同步转动，保证管材送进速度均匀一致，避免因辊轮转速差造成的管材表面拉伤。设计过程中重点考量了设备的实用性与维护便捷性：每个矫直辊轮都采用独立的模块化安装座，可根据不同管径、不同材质管材的矫直需求快速更换对应槽型的辊轮；墙板上预留了多组安装调节腰型孔，可灵活调整上下排辊轮的间距与压下量，适配不同壁厚管材的矫直工艺要求；进料端的导向座设置了可更换的导向衬套，针对不同外径的管材更换对应内径的衬套即可保证进料定位精度，减少调试时间。整体结构紧凑，传动路径简洁，没有冗余的结构设计，所有受力部件的厚度、安装位置都经过受力校核，能够满足连续化管材矫直加工的工况需求，模型完整还原了设备的装配关系，各运动部件未添加多余的干涉约束，可直观演示管材矫直的完整工作过程。
