快装式钢带喉箍紧固夹具三维结构设计

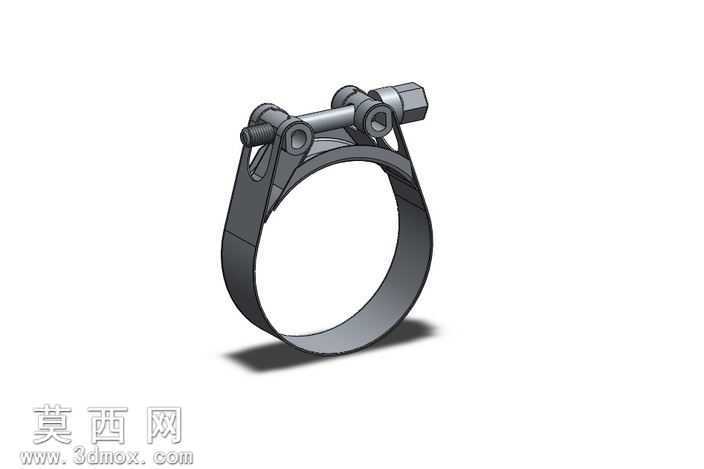

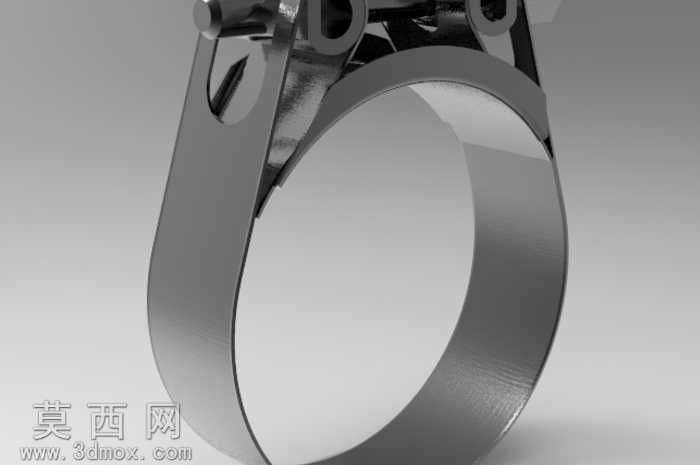

本作品为快装式钢带喉箍紧固夹具的三维数字化模型，建模过程遵循机械装配设计逻辑，采用自底向上的建模流程完成全零件建模与虚拟装配。首先针对环形钢带主体进行建模，通过钣金模块绘制钢带展开轮廓，设置符合实际冲压工艺的折弯参数，生成带有自然弧度的环形箍体，钢带边缘做圆角过渡处理，还原实际产品去毛刺的工艺特征，保证钢带与被固定管件接触时不会划伤管壁。针对顶部的锁紧调节机构，分别完成螺栓、铰接支架、锁紧压块、调节螺母的独立建模：螺栓采用标准件参数化建模，还原外螺纹的牙型特征与头部的扳拧结构；铰接支架通过凸台拉伸、切除、孔位特征创建，还原支架与钢带的铆接连接位、与螺栓的铰接转动位的结构细节；锁紧压块设计有与钢带贴合的弧面以及与螺栓配合的卡槽，保证锁紧时压力均匀传递到钢带上；调节螺母采用六角外形设计，匹配标准扳手的扳拧尺寸。装配过程中添加符合实际运动逻辑的配合关系：铰接支架与钢带设置同轴配合与限位角度配合，还原支架可小角度翻转适配不同管径的特性；螺栓与铰接支架设置铰接转动配合，螺母与螺栓设置螺旋配合，可模拟实际拧紧过程中螺母沿螺栓轴向进给、逐步收紧钢带的动作。渲染阶段采用金属材质系统，钢带主体赋予哑光冷轧钢材质，调整粗糙度参数还原钢带表面的轻微磨砂质感；螺栓、螺母等标准件赋予镀锌亮面金属材质，添加轻微的环境反射效果凸显机加工表面的光洁度；铰接部位的转轴添加轻微的磨损质感，还原实际使用中铰接副的接触特征。场景采用柔和的工作室三点布光，主光从侧上方打亮模型整体结构，辅光补全暗部细节避免阴影死黑，添加柔和的地面接触阴影，凸显喉箍的立体形态。设计过程中重点考量夹具的通用性与锁紧可靠性，钢带的宽度、厚度参数参考行业通用喉箍标准设定，螺栓的调节行程覆盖对应公称直径的管件公差范围，铰接结构的设计让夹具在开合状态下可快速套入管件，无需完全拆卸螺母即可完成安装，大幅提升管路装配的作业效率，模型各零件的尺寸参数均经过干涉检查，虚拟装配状态下无零件干涉问题，可直接用于工程出图、3D打印样件验证或者产品展示动画制作。
