自行车斩波器车架结构三维设计作品

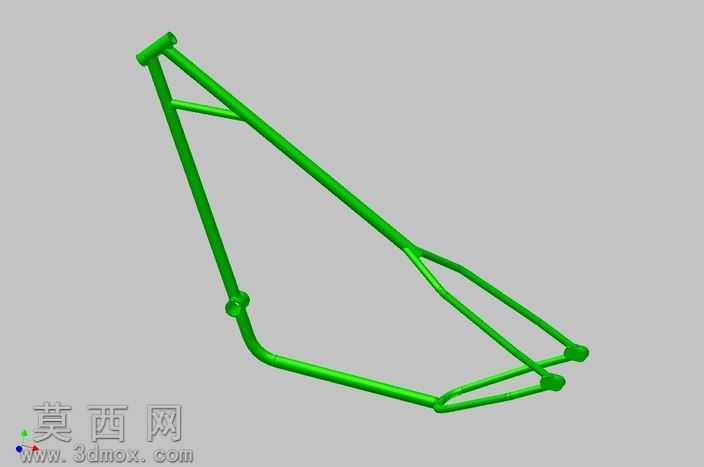

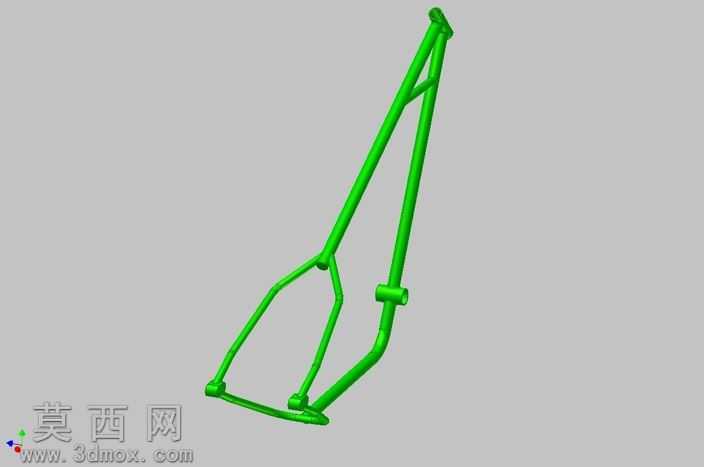

本作品为自行车斩波器类型的车架三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用实体建模结合管材特征生成的方式，精准还原了斩波器风格自行车架的独特造型逻辑。建模初期先梳理斩波器车架的结构特征：区别于常规自行车架的三角稳定结构，该款车架采用拉长式前伸上管设计，后叉部分采用平行双管材布局，头管位置预留标准前叉装配接口，五通位置做了加厚凸台结构以保障曲柄安装的结构强度，后叉末端预留轮轴安装槽位，整体管材采用等径圆管特征，通过扫掠、布尔合并等建模命令完成基础框架搭建，对管材衔接位置做了圆角过渡处理，还原真实焊接工艺的圆滑衔接效果，避免尖锐棱角带来的应力集中问题。材质渲染阶段，为车架主体赋予亮面绿色金属漆材质，调整材质的反光度、粗糙度参数，模拟金属管材表面烤漆的细腻质感，在渲染场景中添加均匀的环境光照，突出车架管材的流畅线条与结构轮廓，清晰展现各部分管材的连接关系与空间走向。结构设计层面，该款斩波器车架充分考虑骑行姿态的适配性，拉长的上管设计适配低趴的骑行姿势，后叉的平行双管结构既保障了后轮安装的空间余量，又通过双管材的结构提升了后段的承载强度，头管与上管、下管的三角衔接区域做了斜撑加强设计，在不额外增加过多重量的前提下提升了车架前部的抗扭性能，五通位置的加厚凸台可承受骑行过程中踏板传递的交变载荷，避免长期使用出现结构变形。建模过程中对各装配接口的尺寸做了标准化适配，头管内径、五通内径、后叉开档尺寸均参考通用自行车配件的标准参数设计，保障后续装配前叉、轮组、传动组件时的适配性，整体模型结构完整，无破面、重叠面等建模缺陷，可用于结构验证、外观展示以及后续的加工参考。
