80规格水冷主轴配套安装固定支架结构

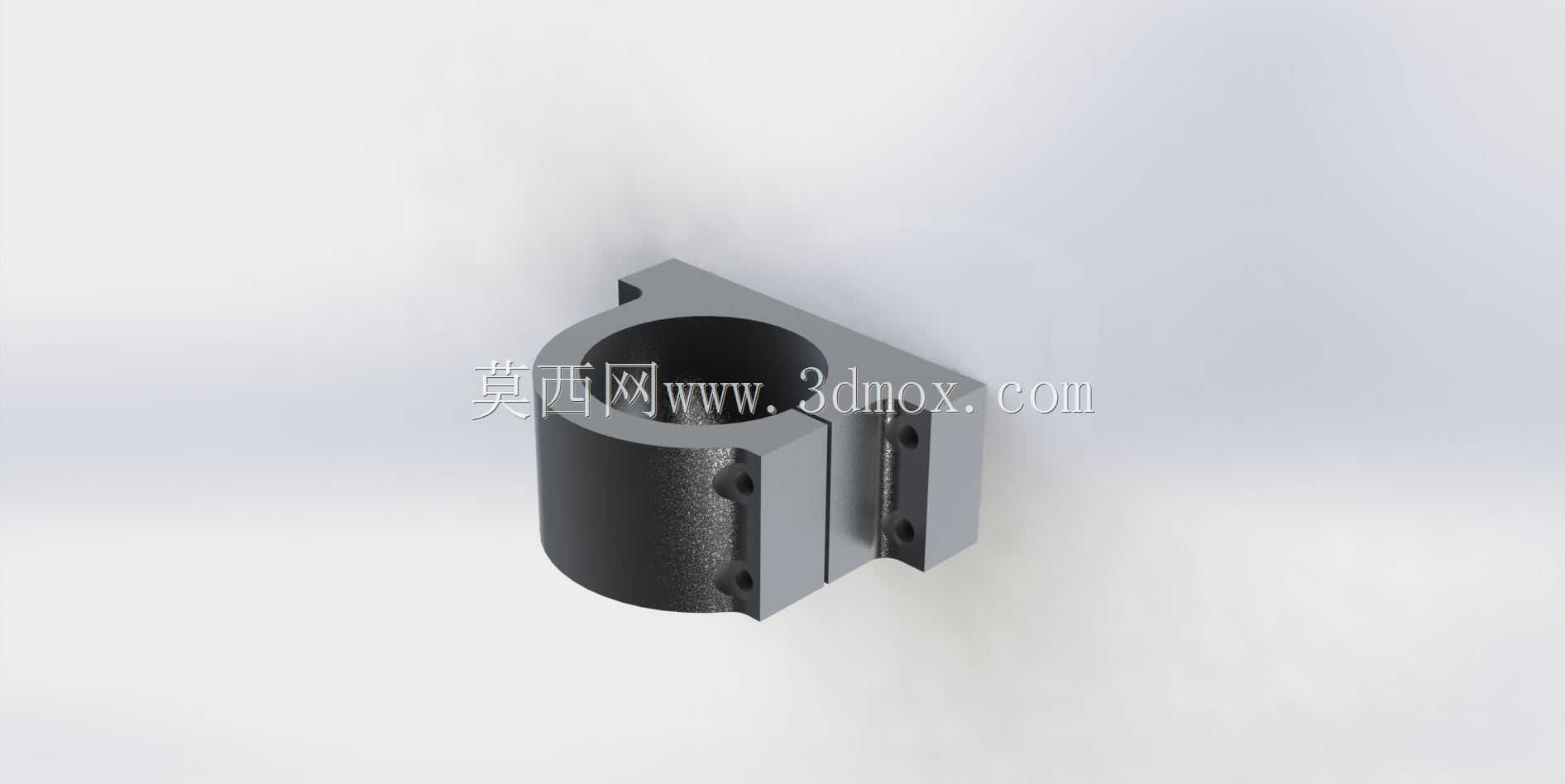

　　在数控雕刻、精密铣削加工这类需要高速旋转切削的设备场景里，水冷主轴的固定可靠性直接决定加工过程的振刀幅度、加工面光洁度甚至主轴使用寿命，这款适配80直径水冷主轴的安装支架，就是专门针对这类高速主轴的装夹需求设计的夹持构件。从实际使用场景来看，这类支架大多安装在雕刻机、小型精雕机的Z轴滑台端面，部分用于非标自动化打磨、钻孔工位的设备改造场景中，也会用这类支架完成水冷主轴的位置固定，相比传统的抱箍式固定结构，这款支架的分体式夹持设计在安装便捷性和夹持同轴度上都有更贴合工程实际的考量。

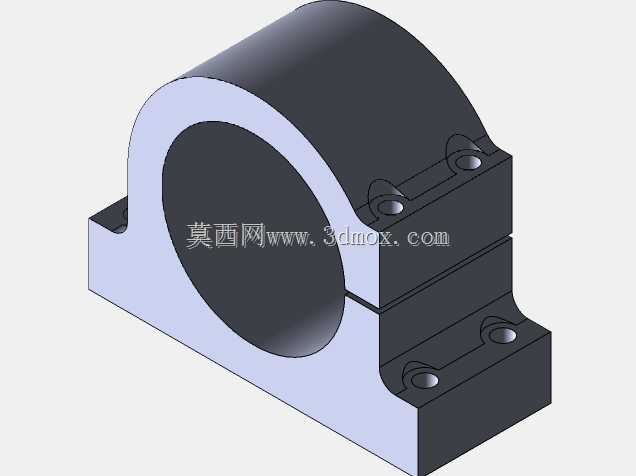

　　从结构设计思路来看，这款支架采用了一体化的基座加开口抱夹的结构形式，主体承力部分为带安装凸台的块状基座，抱夹部分为整圆开口的筒状结构，开口侧设置了两组平行的安装耳，每组安装耳上预留了两个螺栓锁紧孔，这种设计的核心考量是兼顾夹持力的均匀分布和安装时的调整余量——当需要装入主轴时，只需松开开口处的锁紧螺栓，抱夹的开口间隙会自然张开足够的穿入空间，不需要强行撑开结构损伤基体，主轴穿入调整到目标伸出长度后，按对角顺序逐步拧紧锁紧螺栓，抱夹的筒壁会均匀向内收缩，整个圆周方向的夹持力保持一致，不会出现局部应力集中压伤主轴外壳，或是单侧受力导致主轴轴线偏移的问题。

　　在安装边界和尺寸适配方面，这款支架的抱夹内孔直径严格匹配80mm外径的水冷主轴，筒状夹持段的轴向长度经过核算，足够覆盖主轴外壳的夹持安全区间，不会因为夹持长度过短导致高速运转时主轴出现攒动；基座部分的安装面做了铣平处理，安装孔位的间距适配市面上主流的小型雕刻机Z轴滑台的安装孔距，不需要额外做转接板就能直接完成固定，安装面与抱夹内孔的轴线垂直度控制在合理公差范围内，能保证主轴安装后与Z轴进给方向的平行度，避免加工时出现侧壁铣削斜面、钻孔偏斜的问题。

　　从功能特性上看，这款支架的结构没有多余的冗余设计，所有的结构特征都服务于主轴固定的核心需求：抱夹内壁没有做额外的开槽或是衬垫结构，依靠金属基体本身的加工精度保证与主轴外壳的贴合度，对于需要经常调整主轴伸出长度的加工场景，这种光滑内孔的设计在调整时不会刮伤主轴的水冷外壳，避免破坏水冷夹层的密封结构；开口处的锁紧耳做了加厚处理，螺栓锁紧时不会因为夹持反力出现耳板变形，长期反复拆装调整也能保持足够的夹持力，不会因为螺栓锁紧疲劳出现主轴下滑的问题。在实际设备装配中，这类支架的安装流程也十分顺畅，先将支架通过基座的安装孔固定在滑台端面，打表校验支架内孔的轴线与进给方向的平行度，确认误差在允许范围内后再装入主轴，调整好主轴的伸出长度，也就是刀具的悬伸量适配当前加工的工件深度需求，再逐步锁紧开口处的螺栓，锁紧过程中可以随时转动主轴检查是否有卡滞，确认夹持均匀后就可以完成主轴的安装固定。相比市面上部分采用两半式拼接的抱夹支架，这种一体化基座加开口抱夹的结构减少了一个拼接配合面，装配时的累积误差更小，整体的刚性也更好，在高速主轴满负载运转时，支架本身的固有频率更高，不容易和主轴的运转频率产生共振，能有效降低加工过程中的震颤，提升刀具的使用寿命和加工表面的质量。另外在结构细节上，支架的所有棱角都做了倒角处理，安装调整时不会划伤操作人员，安装孔的位置都做了沉头设计，锁紧螺栓装入后不会突出安装面，避免和周边的管线、防护结构产生干涉，对于设备的紧凑化布局十分友好。在非标设备改造场景中，这款支架的基座结构也具备一定的改造余量，如果现有安装孔位不匹配，也可以在基座的平面上重新加工适配的孔位，不需要更换整个夹持结构，适配性较强。
