长丝输送用镂空式印刷辊轮结构

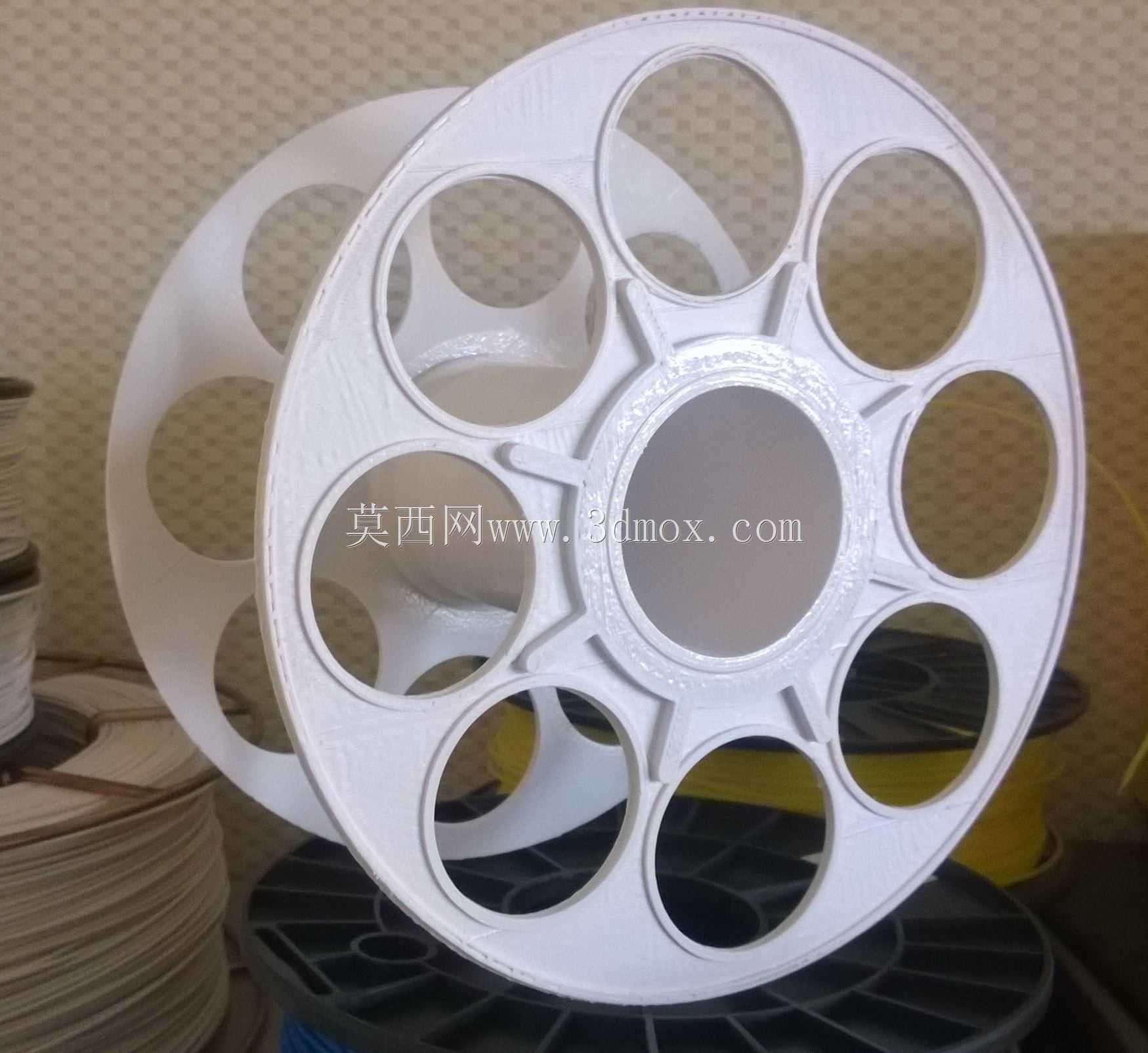

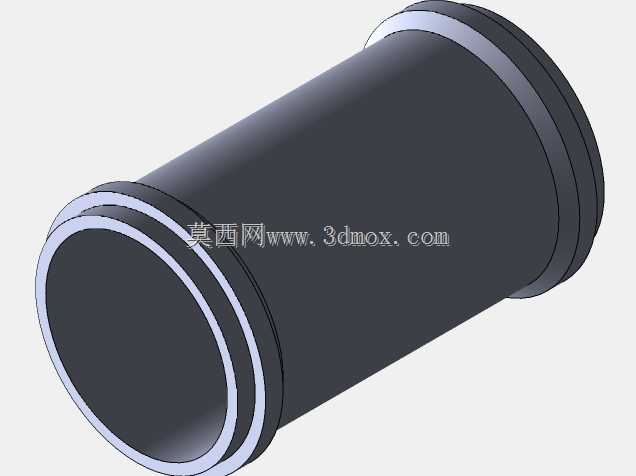

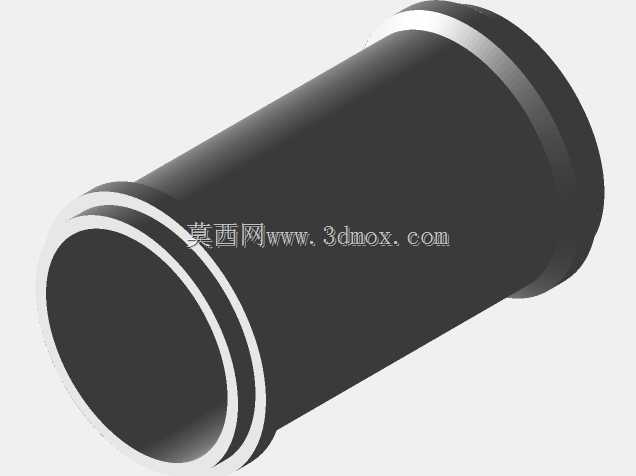

　　在熔融沉积成型的耗材生产、丝线类产品的表面印刷工序里，这类带镂空结构的辊轮是整条产线里不起眼但直接影响走丝稳定性的核心部件，很多刚入行的结构设计人员在做走丝路径规划时，往往会忽略辊轮自身惯量对丝线张力波动的影响，最后做出来的设备要么走丝顿挫导致印刷图案错位，要么长丝在牵引过程中被拉扯变形，直接影响成品的线径均匀度。这款辊轮的设计首先从减重需求出发，整体采用轮辐式镂空布局，中心设置带安装止口的轴孔，轴孔周边做了加厚的环形凸台，用来承担轴系配合时的压应力，避免长期运转后轴孔出现磨损椭圆的问题；轮缘部分做了等宽的平整接触面，表面粗糙度控制在适合长丝贴合牵引的区间，既不会因为过于光滑导致长丝牵引打滑，也不会因为表面粗糙度过高刮伤长丝表层，

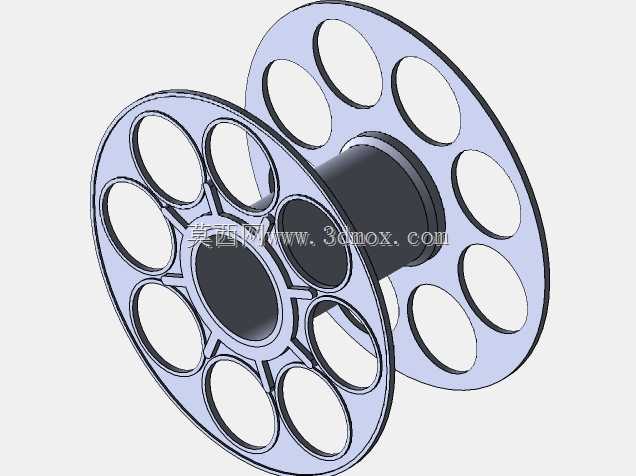

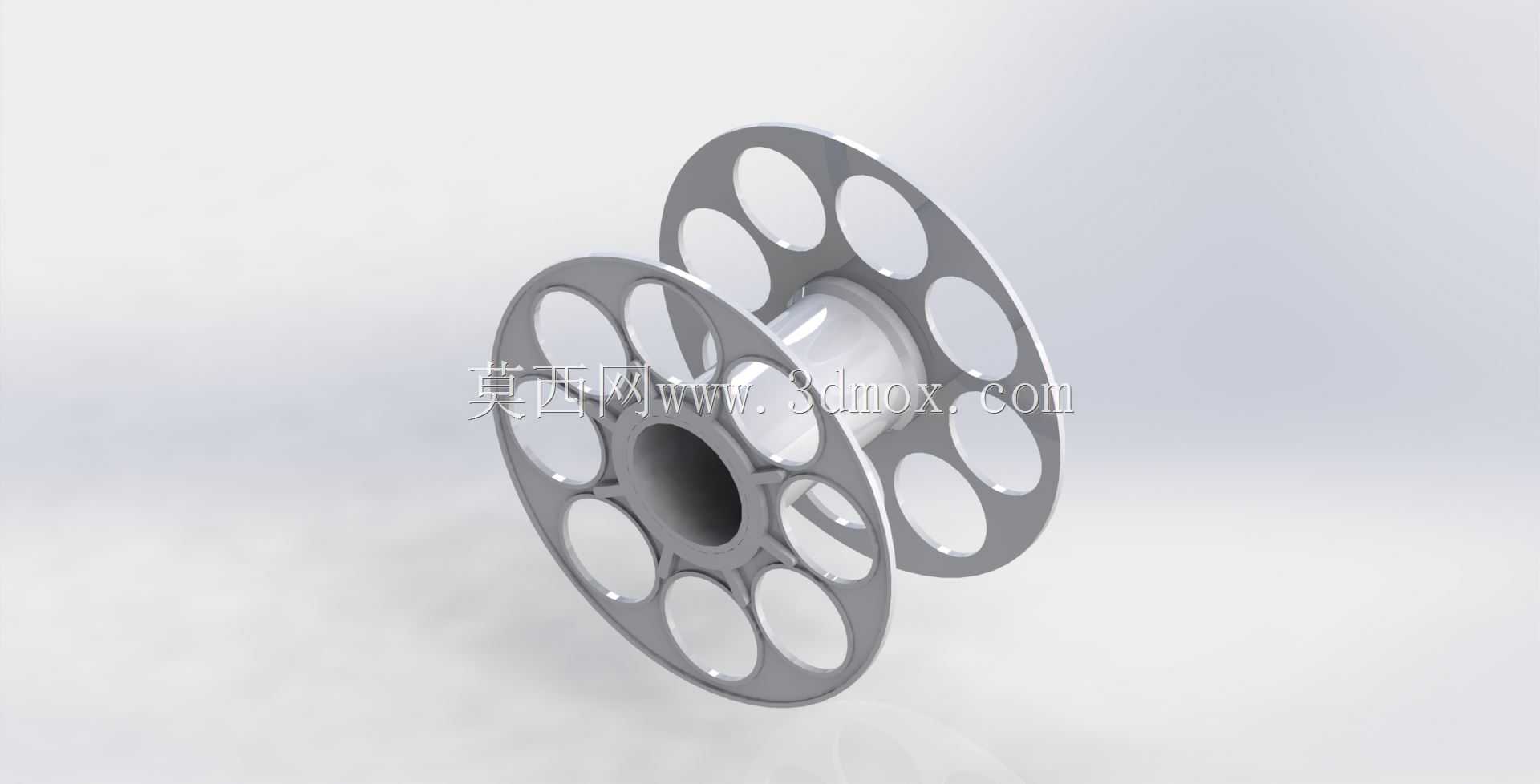

　　影响后续印刷的墨层附着效果。从安装边界来看，这款辊轮的轴向宽度适配常规3-5mm直径的长丝走线宽度，轮缘外径匹配常规丝印工位的牵引线速度要求，不需要额外调整传动比就能适配现有多数挤出、丝印一体化产线的安装位，中心轴孔的尺寸可以根据配套的传动轴直径做适配调整，安装时只需要在轴孔侧面加工紧定螺钉孔，就能实现辊轮与传动轴的周向固定，不需要额外加工键槽，降低了小批量加工时的工艺成本。轮辐部分的镂空孔采用均匀分布的大圆孔设计，八个镂空孔沿圆周等角度排布，这种设计一方面最大程度去除了辊轮非受力区域的材料，把整体转动惯量降到了同尺寸实心辊的三分之一左右，牵引电机启动和变速时的响应速度更快，长丝的张力波动幅度能控制在更小的区间；

　　另一方面均匀分布的镂空孔不会破坏辊轮的动平衡，做动平衡校正时只需要在轮辐的对应位置做少量去重就能达到G6.3的平衡精度，满足每分钟数百转的运转要求，不会因为高速转动产生径向跳动导致长丝走线偏移。在实际应用场景里，这款辊轮既可以用在3D打印耗材生产线的丝印工位，在PLA、ABS等长丝耗材表面印刷品牌标识、线径标识，也可以用在挤出机出料端的牵引工位，作为导向辊承担长丝的转向、张力保持功能，甚至在小型丝印设备的薄膜输送工位，也能替换部分实心导向辊，降低设备的整体负载。设计时特意在轮辐和轮缘、中心轮毂的连接位置做了圆弧过渡，避免直角位置出现应力集中，长期承受交变载荷时不会出现轮辐断裂的问题，

　　材质选用上既可以采用硬质铝合金加工做阳极氧化表面处理，兼顾轻量化和耐磨性能，也可以采用工程塑料注塑成型，进一步降低批量生产成本，适配对成本敏感的民用耗材生产设备。很多设计人员在做这类辊轮时，要么一味追求减重把轮辐做的过薄，导致辊轮受力后出现径向变形，轮缘的圆度超差，走丝时出现周期性的张力波动；要么为了保证强度把辊轮做成实心结构，转动惯量过大，牵引电机启停时长丝容易被拉细甚至拉断，这款结构在两者之间做了平衡，通过有限元受力校核，轮辐的厚度在满足最大牵引载荷下的变形量要求的前提下，做到了最小厚度，镂空孔的大小也经过反复调整，既保证了减重效果，也不会因为孔过大导致轮缘的支撑不足，出现轮缘局部变形的问题。安装时需要注意，辊轮的两个端面要和传动轴保持垂直，避免出现端面跳动导致长丝在辊轮表面轴向窜动，配套的轴承座要选用带调心功能的小型座体，抵消安装时的同轴度误差，保证辊轮运转顺畅。在丝印工位使用时，辊轮的安装位置要和印刷头保持固定的中心距，长丝在辊轮表面的包角控制在120度到150度之间，保证足够的摩擦力带动长丝匀速通过印刷工位，不会出现打滑导致的印刷图案拉长、错位问题。
