微型滚珠直线导轨滑块组件结构设计

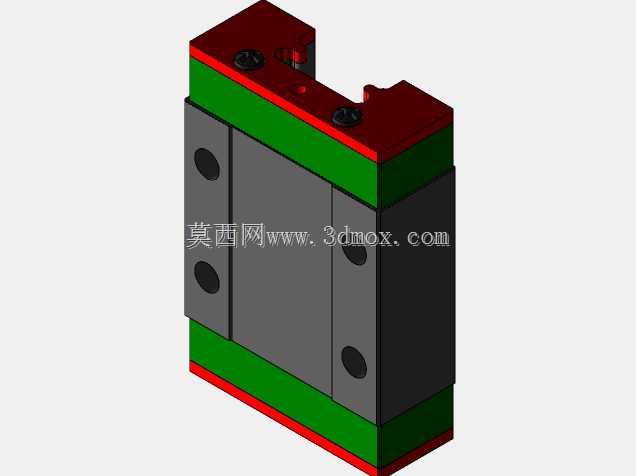

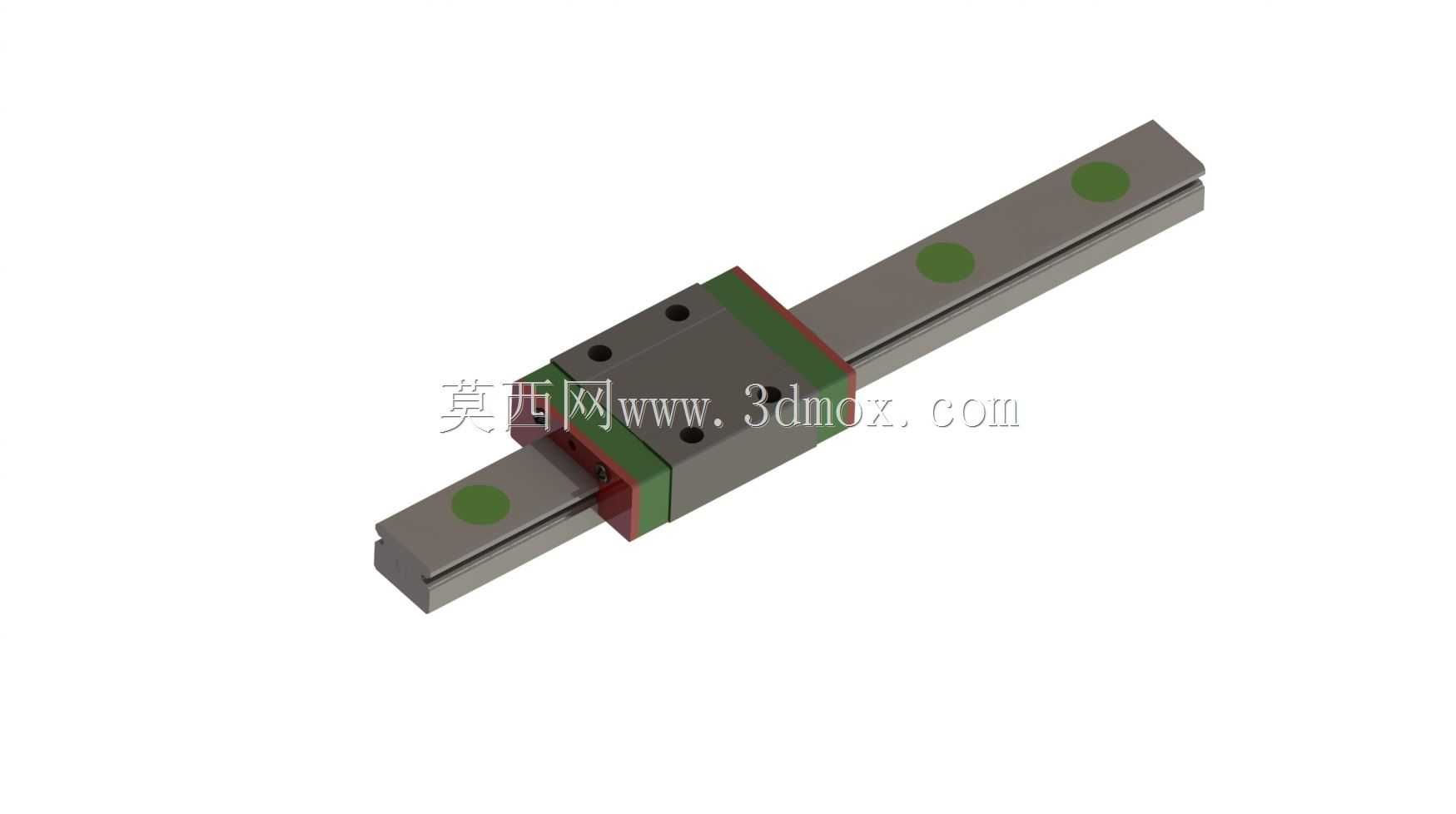

　　在桌面级精密自动化设备、小型检测仪器、3D打印运动轴、半导体晶圆搬运模组这类对安装空间有严格限制的场景里，微型线性导轨的选型往往直接决定整套运动机构的最终精度表现。本次拆解的这款9规格微型导轨组件，在结构设计上完全围绕小空间高刚性的需求展开，滑块本体采用合金钢整体淬硬处理，滚道部分做了精密磨削，和导轨滚道的配合间隙控制在微米级，能在有限的安装尺寸下提供足够的倾覆力矩承载能力。

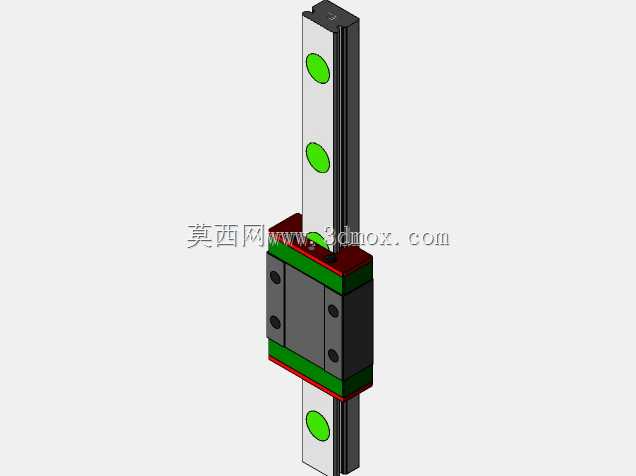

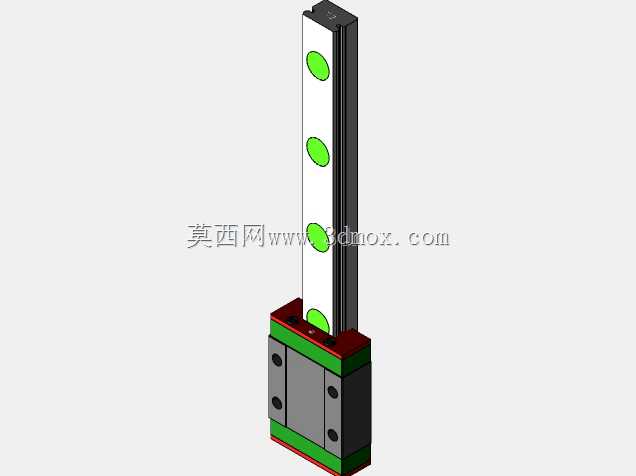

　　从实际安装边界来看，导轨截面宽度控制在9mm，属于微型导轨里的窄幅规格，导轨上的安装沉孔采用等间距排布，孔位公差严格匹配小型铝型材的安装孔距，不需要额外做转接板就能直接固定在15系列工业铝型材的安装面上，大幅压缩运动轴的整体宽度尺寸。滑块部分的安装螺纹孔采用两排对称布局，孔位间距适配小型负载安装板的常规孔距，不管是固定微型气动滑台、视觉检测相机支架还是小型点胶阀，都不需要额外加工转接件，能直接锁附。

　　设计过程中首先要考虑的是预压等级的匹配，这类微型导轨通常分轻预压、中预压和重预压三个等级，轻预压版本适合低阻力高速往复的场景，比如小型分拣机构的往复运动轴，运行阻力小，驱动电机的负载更低；中预压版本兼顾刚性和运动顺滑度，是通用检测设备、小型数控雕刻机Z轴的常用选项；重预压版本则适合有一定冲击负载的场景，比如小型冲压送料机构，能抵消部分往复冲击带来的间隙偏移。

　　滚道结构采用的是双列哥特式滚道设计，接触角设置为45度，四个方向的额定负载基本一致，不管是垂直安装、水平安装还是侧挂安装，都能保持稳定的刚性表现，不会因为安装方向变化出现负载能力大幅下降的问题。滑块两端的端盖内置了循环回流通道，钢球在滚道内循环时的转向阻力经过优化，端盖和滑块本体的配合面做了密封处理，能阻挡大部分车间环境里的浮尘、铝屑进入滚道内部，延长日常维护周期。

　　在实际设备调试过程中，这类微型导轨的安装平行度要求比宽幅导轨更严格，两根配对使用的导轨平行度需要控制在0.02mm以内，否则会出现滑块运行卡顿、预压骤增的问题，长期运行还会出现滚道点蚀、钢球碎裂的失效情况。安装时建议先固定其中一根导轨作为基准轨，打表校正直线度后完全锁死，再将滑块和负载板临时固定，移动滑块逐点调整第二根导轨的位置，全程手感顺滑无卡滞后再完全锁死安装螺丝。

　　导轨的润滑结构也做了适配微型化的设计，滑块侧面预留了注油嘴安装位，可以直接对接微型注油管路，在长期连续运行的自动化设备上可以接入自动润滑系统，不需要定期停机手动注油，能适配24小时连续运行的产线设备需求。滑块底部和导轨之间还设置了微型防尘刮板，能刮除导轨表面附着的细小切屑和灰尘，避免杂质被钢球带入滚道内部造成划伤。

　　从应用场景的适配性来看，这款导轨的行程可以根据实际需求裁切，不管是几十毫米行程的小型相机调焦机构，还是一米以上行程的小型龙门运动平台，都可以通过拼接或者定制长导轨实现，导轨的拼接处做了精密磨平处理，拼接后的直线度误差不会影响滑块的顺畅运行。在医疗检测设备的样本搬运机构里，这类微型导轨因为运行噪音低、运动平稳，能避免样本晃动造成的检测误差；在小型桌面机械手的直线运动轴上，轻量化的滑块能降低运动部件的整体重量，提升往复运动的响应速度，减少伺服电机的加减速负载。

　　建模过程中需要特别注意滚道的曲率参数匹配，钢球直径和滚道曲率比的设置直接影响接触应力的大小，曲率比过大则刚性不足，曲率比过小则运行阻力过大，建模时需要反复校核接触应力数值，确保额定动负载能满足设计寿命要求。回流通道的曲线曲率也要做平滑过渡，避免钢球在转向时出现卡滞，通道内壁的粗糙度要控制在合理范围，减少钢球循环过程中的磨损和噪音。
