电子元器件编带承载卷盘结构设计

　　在表面贴装元器件的全流程生产链路里，这类卷盘是衔接芯片制造、测试分选、仓储物流、终端SMT贴装工序的核心承载工装，日常产线里不管是0402规格的阻容件、SOP封装的通用芯片，还是QFN类的精密集成电路，完成测试打标后都会通过编带热封工艺封装在载带内，逐层缠绕在这类卷盘上，直到进入贴片机供料器完成最终上料。不同于普通塑料卷盘的一体注塑结构，这套结构采用了多辐条对称式的盘面设计，中心定位孔做了多缺口的键位适配，能兼容市面上主流贴片机供料架的卡盘定位结构，不管是高速贴片机的气动上料轴，还是半自动编带机的收料卷轴，装夹时都能通过缺口键位传递扭矩，避免高速转动时卷盘跟转打滑，导致载带拉扯变形、元器件偏移编带定位腔的问题。

　　盘面的辐条做了等角度的均匀分布，每根辐条的截面都做了圆弧过渡处理，没有尖锐的直角棱边，一方面是降低卷盘整体的自重，减少高速转动时的转动惯量，让供料器的启停响应更跟手，不会因为卷盘惯性过大扯断载带；另一方面辐条之间的镂空区域，能让操作人员直观观察到载带的剩余缠绕量，提前备料换盘，减少SMT产线的停线等待时间，不少工厂的物料员在备料时，不用拆盘就能通过镂空区快速核对载带上的元器件标识，降低错料风险。卷盘的内外径尺寸是按照行业通用的载带缠绕规范设计的，内圈的缠绕起始直径匹配载带的最小弯曲半径要求，避免最内层缠绕的载带弯折角度过大，导致载带变形卡料，或者内部封装的芯片引脚受弯折应力产生形变，影响后续贴装的共面度；

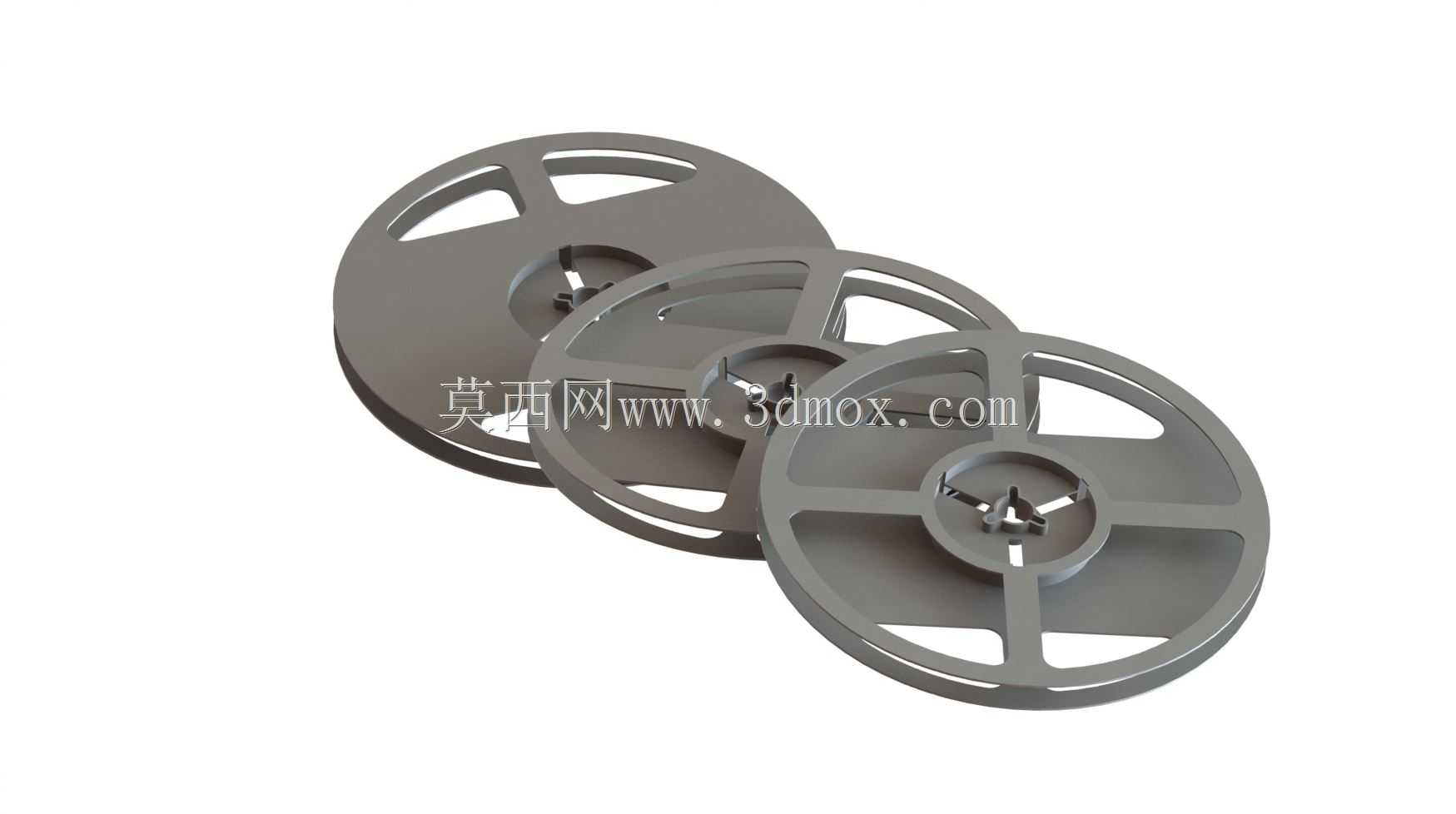

　　外圈的最大缠绕直径控制在常规供料器的容纳边界内，不会出现卷盘直径过大卡滞在供料架内的问题，同时盘面的边缘做了凸起的挡边结构，挡边的高度刚好覆盖载带缠绕后的总厚度，能避免搬运过程中载带从卷盘侧边滑脱，也能防止仓储堆叠时载带被挤压变形。设计时特意做了三个不同尺寸规格的同结构卷盘适配，分别对应不同长度的编带包装需求，小规格盘适配小批量试产物料的短米数编带，大规格盘适配量产阶段的长米数编带，三个卷盘的中心定位孔尺寸、键位角度完全统一，不用调整供料器的卡盘参数就能直接通用，减少产线换型时的调试工作量。卷盘的盘面平面度做了严格的公差控制，缠绕载带时载带能逐层平整贴合，不会出现局部凸起导致的载带褶皱，避免贴片机吸料时因为载带位置偏移出现吸空、

　　抛料的问题。中心孔周边的加强筋结构，从键位根部一直延伸到辐条连接处，能承受大卷径满载时的径向挤压力，不会因为载带缠绕的张紧力导致中心孔变形，延长卷盘的重复使用次数，不少工厂会将这类结构的卷盘做可重复利用设计，物料用完后回收卷盘重新用于编带工序，降低生产耗材成本。这类卷盘的应用场景不局限于SMT贴片工序，在芯片成品测试分选环节，分选机的收料结构也会用到同规格的卷盘，测试合格的元器件通过分选机构送入编带后直接缠绕在卷盘上，后续直接打包发往客户端，不用二次倒盘，减少元器件在周转过程中受静电、机械磕碰损坏的概率。针对防静电需求的应用场景，这类结构的卷盘可以直接更换防静电材质生产，结构本身不需要做任何修改，就能满足静电敏感器件的包装承载要求，适配不同等级的电子元器件生产环境。
