工业用双侧支撑金属板架设结构

　　在车间工位物料暂存、生产线旁工装放置、检修区域工具承载这类场景里，这类双侧支撑的金属板架是出现频率极高的结构件，很多一线结构设计人员在做工位布局、辅助设施搭建时，都会优先参考这类成熟的支撑结构做适配调整。从实际使用角度看，这类板架的核心作用是提供平整的刚性承载面，区别于单侧悬臂的支架，双侧立式支撑的结构能把台面载荷均匀传导到安装基面，不会出现单侧受力带来的倾覆力矩，不管是放置中小型工装夹具、待检零部件，还是作为临时操作的辅助台面，都能保持足够的结构稳定性。

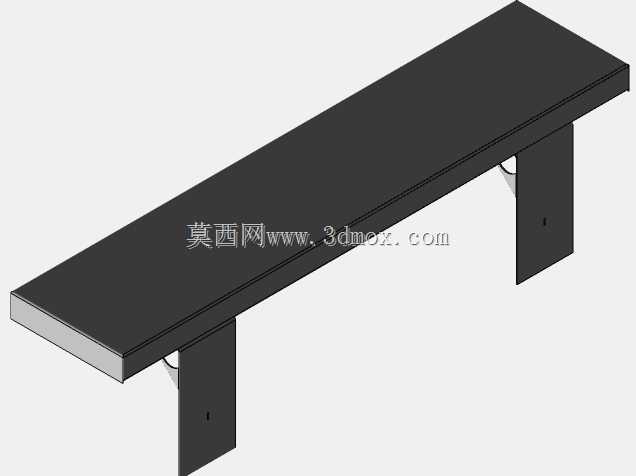

　　设计这类结构的时候，首先要考虑的是台面的挠度控制，长条形的台面如果板材厚度选型不足，中部受载后会出现肉眼可见的下弯，长期使用还会产生永久形变，所以台面通常采用整块钣金折弯成型，边缘做折边加强处理，既可以提升台面的整体刚性，也能避免锐边划伤操作人员，折边的高度一般根据台面总长度做匹配，长度越长折边高度相应提升，不需要额外在台面下方焊接加强筋就能满足常规承载需求，还能减少焊接工序带来的形变问题。两侧的支撑腿采用立式矩形钣金件结构，和台面之间通过三角加强筋做连接固定，这个位置的加强筋是整个结构的受力关键，台面传递下来的竖向载荷会通过加强筋分散到支撑腿的整个立面，避免连接位置出现应力集中导致的焊缝开裂。支撑腿上预留的安装孔位，既可以做地面膨胀螺栓固定，也能根据实际使用需求在支撑腿侧面加装挂条、置物盒这类附属配件，适配不同场景的使用需求。

　　从安装边界来看，这类板架的台面宽度不需要做太宽，一般控制在单人手臂可覆盖的操作范围内，避免过宽导致取放物品时需要探身，带来操作安全隐患；总长度则根据安装区域的可用空间做调整，单段结构长度不宜过长，否则不仅搬运安装难度提升，长期受载后台面的平直度也难以保持，如果需要更长的承载面，可以采用多段拼接的方式，相邻段的支撑腿做共位设计，减少安装所需的固定点数量。支撑腿的高度设计要匹配使用场景的人机工程要求，如果是站立操作使用，台面高度要适配多数操作人员的肘部高度，减少操作时的弯腰幅度；如果是放置在设备旁做物料中转，高度则要和设备的出料面、输送线面保持齐平，方便物料平移转运，减少抬升搬运的动作强度。

　　实际建模过程中，这类结构的细节处理会直接影响后续生产的便利性，比如所有的板材折弯内角都要匹配板材厚度做对应的圆角处理，避免折弯时出现开裂；所有外露的棱边都要做钝边处理，去除切割产生的毛刺；焊接位置要设计在非操作接触面，避免焊疤打磨不平整影响台面放置物品的稳定性，也防止焊渣残留带来的划伤风险。另外这类结构不需要做复杂的表面处理，常规的喷塑处理就能满足车间环境的防锈防腐蚀需求，如果是在洁净车间使用，也可以换成不锈钢板材加工，表面做拉丝处理，方便日常清洁擦拭。很多设计新手在做这类结构时，容易过度增加板材厚度或者额外添加很多加强结构，不仅增加整体重量，也提升了材料成本，实际上通过合理的折弯结构、加强筋布局，用更薄的板材就能满足同等的承载需求，这也是这类成熟结构值得参考的核心点——在满足使用强度的前提下，尽可能简化加工工序、降低材料消耗，同时兼顾安装和使用的便利性。
