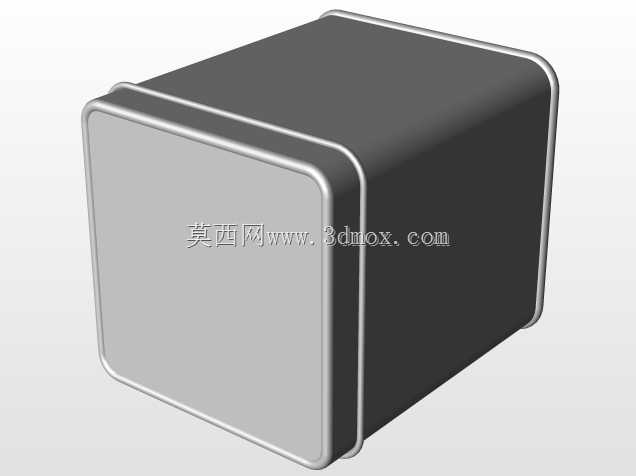

圆角包边方形金属锡封装壳体结构

　　在电子元器件封装、小型精密仪器防护以及特种工业存储场景中，这类带圆角包边的方形金属锡壳体是应用十分广泛的防护构件。不同于普通塑料壳体的抗冲击性差、易老化问题，金属锡材质本身具备优异的延展性与耐蚀性，在常规室内环境甚至轻度潮湿的工业工况下，都能长期保持结构完整性，不会出现脆裂、锈蚀穿透的问题，尤其适合对电磁屏蔽有基础要求的小型电路模块封装场景，锡材质的致密金属层可以有效阻隔外界杂散电磁信号对内部敏感器件的干扰，同时也能避免内部电路的信号向外辐射产生电磁泄漏。

　　从结构设计层面来看，这款壳体采用了等壁厚的方形腔体设计，四个棱边全部做了大半径圆角过渡处理，这种设计并非单纯为了外观美观，更多是从加工工艺与使用安全性角度出发：首先在锡材冲压成型过程中，直角棱边位置会出现应力集中，极易在冲压拉伸阶段出现板材撕裂、壁厚不均的问题，大圆角过渡可以让板材在模具型腔内流动更均匀，成型后各位置壁厚偏差控制在极小范围内，避免局部过薄导致的结构强度不足；其次在实际装配使用过程中，圆角棱边不会产生锋利的切割边，能避免操作人员在拿取、装配时被划伤，也能减少壳体与相邻安装部件之间的硬接触磨损，防止装配过程中刮伤其他构件的表面涂层。

　　壳体口部的全包边卷边结构是整个设计的核心功能点，卷边结构一方面可以大幅提升壳体开口位置的结构刚度，纯锡材质本身硬度偏低，薄壁方形壳体如果没有口部加强，很容易在受到侧向挤压力时出现开口变形，导致配套的端盖无法正常扣合密封，卷边后相当于在开口位置增加了一圈环形加强筋，能让开口位置的抗形变能力提升数倍，即使受到常规的外力挤压，也能保持口部的尺寸精度，保证端盖装配后的密封性。另一方面卷边形成的光滑圆弧面可以为端盖装配提供导向，在自动化装配线上，机械手将端盖压入壳体时，卷边的圆弧导向面可以自动修正端盖的位置偏差，降低对装配定位精度的要求，提升整体装配效率，减少因对位不准导致的端盖、壳体报废问题。

　　在安装边界与尺寸适配方面，这类方形锡壳体的外部轮廓尺寸公差通常控制在±0.1mm范围内，能够直接适配标准规格的PCB板安装位，壳体内部的腔体四个角同样做了圆角处理，刚好可以避开方形PCB板的角部安装孔位，不会出现PCB板无法完全放入腔体的问题。壳体的外部底面为完全平面设计，没有凸起的加强筋或者定位柱，既可以通过粘接的方式固定在设备内部的安装平面上，也可以通过额外的固定卡扣实现可拆卸连接，适配不同设备的安装需求。壁厚设计上兼顾了结构强度与内部空间利用率，在保证壳体受10N侧向压力不产生永久形变的前提下，尽可能压缩壁厚尺寸，为内部的元器件、存储物料留出更多可用空间，符合当下小型化设备的设计趋势。

　　从实际使用场景的适配性来看，这种锡制壳体除了用于电子元器件封装外，还可以用于少量特种焊料、高纯度化学试剂的存储，锡材质的化学稳定性可以避免与存储物发生反应，保证存储物的纯度不受影响。在设计这类壳体的三维模型时，需要重点关注卷边位置的曲率连续性，避免出现曲面折痕导致后续数控加工或者冲压模具制造时出现误差，同时要严格控制腔体内部的拔模角度，保证壳体成型后可以顺利从模具中脱出，不会出现卡模导致的成型件变形。圆角位置的曲面过渡要保证与相邻平面的相切关系，避免出现棱线错位，影响后续的表面处理工艺效果。
