Southco规格42.5×56×14按压式插销结构

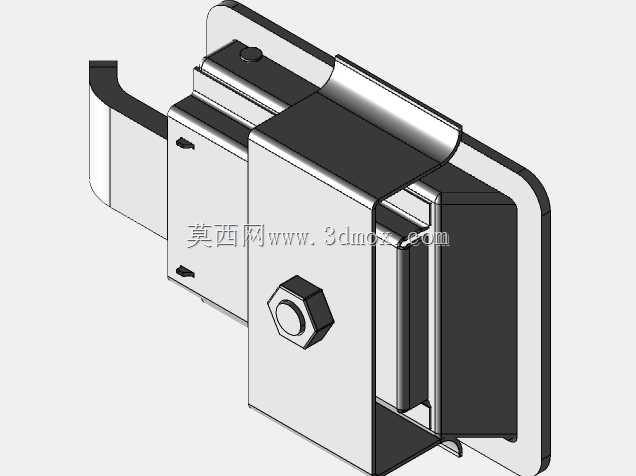

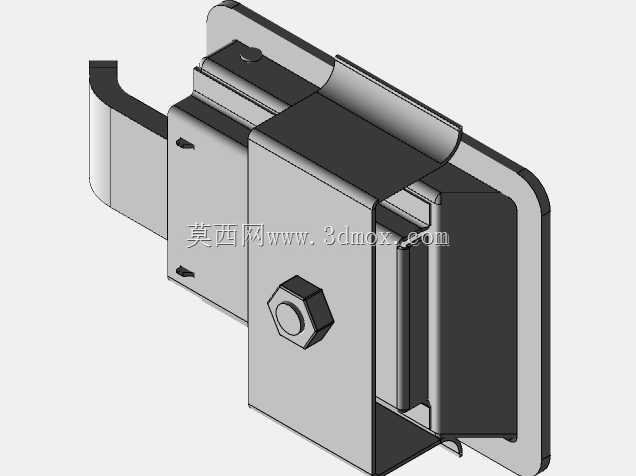

　　在工业柜体、设备舱门、小型检修门的日常使用场景里，插销作为最基础的锁止构件，其可靠性直接决定了设备运维的安全性与操作便捷性。这款插销的整体外形尺寸控制在42.5mm×56mm×14mm的紧凑区间内，安装时不会占用过多门板与门框的预留空间，适配厚度在1-3mm区间的钣金门板安装需求，安装孔位的布局贴合常规工业柜体的钣金开孔规范，不需要额外定制特殊的安装工装，现场装配时仅需配套对应规格的螺栓即可完成固定，大幅降低现场安装的调整成本。从功能特性来看，这款插销采用滑动式锁止结构，锁舌的伸出行程经过精准测算，锁止状态下锁舌与门框锁孔的啮合深度足够，不会因为设备运行过程中的振动出现意外滑脱的情况，解锁时仅需按压滑动拨块即可带动锁舌回缩，

　　操作力度控制在成年人单指即可轻松操作的区间，即便运维人员佩戴劳保手套也能顺畅完成解锁与锁止动作，不会出现操作卡滞的问题。设计过程中，结构工程师优先考虑了工业场景下的耐用性需求，插销的主体外壳采用弯折成型的钣金结构，边角位置做了圆弧过渡处理，既避免了锐边划伤操作人员的风险，也提升了外壳整体的结构强度，在承受一定侧向冲击力时不会出现壳体变形导致锁舌卡滞的问题。内部的滑动导槽采用一体化冲压成型，导槽与锁舌的配合间隙控制在合理范围，既保证锁舌滑动顺畅无卡顿，也不会因为间隙过大出现锁舌晃动、锁止对位不准的问题。锁舌的头部做了斜角导向设计，在关门过程中即便门板与门框存在小幅的位置偏差，锁舌也能顺着斜角顺利滑入锁孔完成锁止，

　　不需要操作人员反复调整门板对位，提升日常开关门的操作效率。在实际应用场景中，这类插销除了用于常规的工业电气柜舱门固定，还可适配小型设备的检修盖板、物流周转箱的侧门、试验设备的防护门等多种需要频繁开关锁止的部位，其紧凑的尺寸可以适配安装空间受限的小型设备结构，不会因为锁具体积过大影响设备整体的外观协调性。从安装边界来看，这款插销为表面安装式结构，不需要在门板上做沉台开孔，仅需按照安装孔位标注钻好对应的固定孔，将锁体贴合在门板表面锁紧固定螺栓即可，安装时锁舌的伸出方向可根据实际开门方向调整，适配左开、右开、上开、下开等不同开门方向的舱门使用，通用性较强。锁体表面的处理工艺适配工业环境的防腐蚀需求，

　　在常规的车间温湿度环境下长期使用不会出现表层锈蚀、滑动部件卡涩的问题，日常维护仅需定期在滑动导槽位置涂抹少量润滑脂即可长期保持顺畅的操作手感，不需要频繁更换易损部件。结构设计上，固定锁体的六角螺母采用内嵌式设计，安装时不需要在背部额外托住螺母即可拧紧螺栓，单人即可完成全部安装作业，进一步降低装配的人力成本。锁舌的尾部设置有限位结构，滑动解锁时不会因为操作力度过大将锁舌整体从壳体内拉出，避免日常使用过程中零件脱落丢失的问题。在设备选型过程中，这类插销适合对锁止可靠性有要求、同时安装空间较为紧凑的场景，相比大型的连杆锁、转舌锁，其结构更简单，故障点更少，在不需要高等级防盗锁止的工业设备舱门场景下，具备更高的性价比与更低的维护成本。建模过程中，每一处弯折的圆角半径、板材厚度、配合间隙都严格按照实际加工工艺要求设定，模型的装配关系完全还原实物的装配逻辑，可直接用于设备整体的装配干涉检查，也可作为同类型插销产品结构设计的参考样本，帮助结构工程师快速完成柜体锁具部分的选型匹配与结构布局，减少重复建模的工作量。
