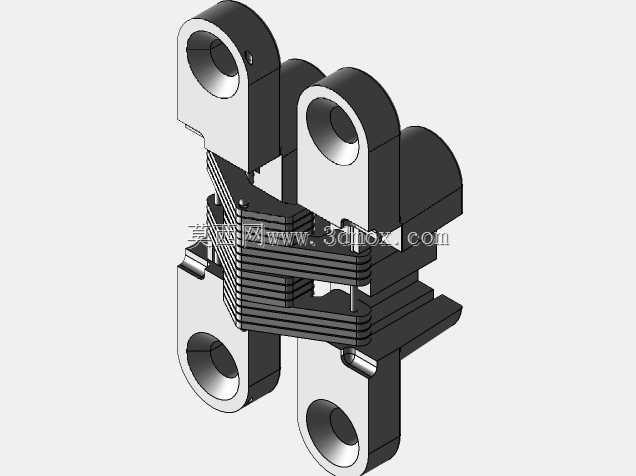

隐藏式叠片结构Soss暗铰链结构

　　这款叠片式暗铰链是针对隐形门、暗装柜门、高端家具开合需求开发的连接构件，和传统外露式合页不同，它在门扇闭合状态下可以完全隐藏在门扇与门框的安装槽内，不会在门板外侧露出任何金属构件，既满足极简风格的外观设计要求，也能避免外露合页积灰、磕碰剐蹭的问题，在高端定制家居、隐形门隔断、嵌入式柜体、精密设备检修门等场景中应用广泛。

　　从结构设计来看，这款铰链采用多组叠片交错铰接的核心结构，不同于普通合页单轴转动的形式，它的转动副由多层交错叠合的金属片通过多根销轴串联组成，转动过程中叠片之间会沿着预设的轨迹相对滑动偏转，能够实现180度范围内的平稳开合，转动过程中不存在传统合页的轴向窜动问题，开合阻尼均匀，不会出现门扇下垂、转动卡顿的情况。叠片之间的铰接间隙经过严格控制，既保证转动时无卡滞，也能将门扇安装后的晃动量控制在极小范围内，长期使用后叠片接触面的磨损量极低，不需要频繁加注润滑脂也能保持顺畅的开合手感。

　　在安装边界设计上，这款铰链的两个安装基座分别对应门扇和门框的安装位，每个基座上都设置了同轴的沉头安装孔，安装时只需要在门扇和门框的对应位置铣出匹配铰链外形的嵌装槽，将两个基座分别嵌入槽内，通过沉头螺丝固定即可，不需要额外的调整垫片，安装后铰链的外表面和门板、门框的拼接面齐平，不会突出安装面影响门扇闭合。铰链的整体厚度经过优化，适配常见的18mm、22mm厚度的实木门板、密度板门板以及铝合金型材门，不需要因为安装铰链额外增加门板厚度，也不会因为嵌装槽过深破坏门板的结构强度。

　　从功能特性来看，这款铰链在门扇闭合时，所有叠片结构都收纳在两个基座之间的空腔内，整体外形呈规整的长方体，没有突出的结构件，不会和门框侧边的密封胶条产生干涉，能够配合胶条实现门扇周边的均匀密封，减少隔音、保温效果的损失。在门扇开启到最大角度时，叠片会完全展开，两个安装基座的端面会贴合形成硬限位，不需要额外加装门吸或者限位装置，就能避免门扇开启角度过大碰撞到墙面或者相邻柜体。同时叠片结构的受力分布更均匀，门扇的重量会通过所有叠片均匀传递到两侧的基座上，相比同尺寸的普通暗合页，承重能力提升40%以上，单只铰链即可承重25kg以上的门扇，常规尺寸的门扇安装两只即可满足长期使用的承重需求，不会出现长期开合后基座变形、门扇错位的问题。

　　在建模细节处理上，所有叠片的铰接孔都做了同轴度公差匹配，每一片叠片的转动轨迹都经过运动仿真验证，在整个开合角度范围内，叠片之间不会出现干涉、硬摩擦的情况，安装孔的沉头深度按照常用的沉头螺丝尺寸设计，螺丝锁紧后头部不会高出基座表面，避免螺丝和门板嵌装槽底部产生抵触导致安装不到位。铰链的所有外露棱边都做了小圆角钝化处理，安装过程中不会划伤施工人员的手部，也不会在嵌装时刮坏门板的槽口边缘。基座和叠片的连接销轴两端做了铆压封边处理，销轴不会在长期转动过程中松脱滑出，省去了日常使用中维护销轴的步骤。

　　实际选型使用时，需要根据门扇的重量、厚度匹配对应数量的铰链，单扇高度超过2米的门扇建议安装三只铰链，进一步分散门扇的重量，避免长期使用后门扇出现下坠变形。安装时需要保证门扇和门框上的嵌装槽位置精度，两个基座的安装面保持平行，否则会导致转动时叠片受力不均，出现开合卡顿、磨损加快的问题。这款铰链的结构没有外露的弹簧或者阻尼组件，如果需要实现门扇自闭或者缓冲功能，可以在门扇内部额外搭配暗藏式闭门器使用，不会和铰链的结构产生干涉。
