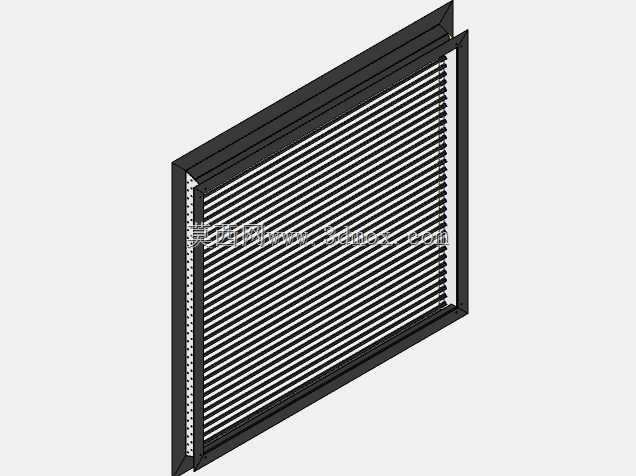

建筑通风用框式百叶结构三维设计

　　在工业厂房侧墙通风、民用建筑外墙新风入口、设备机房散热排风、配电柜体通风散热等场景中，百叶构件是兼顾通风通流与外部异物遮挡的核心结构件，本次设计的框式百叶结构，从实际安装运维的全流程需求出发，完成了全参数化的结构建模，可直接适配不同开孔尺寸的安装场景做参数调整。从功能特性来看，该百叶结构采用等间距排布的倾斜叶片设计，叶片倾斜角度经过反复校核，在保证通流面积满足通风量要求的前提下，可有效阻挡室外雨水溅入、大体积飞絮与落叶进入内部空间，叶片边缘做了微小的折边处理，既提升了单叶片的结构刚性，避免大尺寸百叶在强风载荷下出现叶片震颤异响，也能引导附着在叶片表面的冷凝水、雨水顺着折边流向边框排水槽，不会顺着叶片间隙滴入室内或设备内部。

　　外框采用整体式折边边框结构，边框截面设计为带安装止口的形式，安装时可直接嵌入墙体或柜体的预留开孔内，止口端面与安装面贴合后打密封胶即可完成密封，无需额外做防水压边处理，大幅降低现场安装的施工难度。设计过程中优先考虑了不同场景的安装边界适配性：针对墙体预埋安装的场景，边框外侧预留了膨胀螺栓的固定孔位，孔位做了沉台设计，螺栓安装后端头不会突出边框平面，不影响外侧装饰面的平整性；针对柜体嵌装的场景，边框内侧设置了可拆卸的防尘网安装卡槽，用户可根据防尘等级需求加装不同目数的金属防尘网，卡槽采用卡扣式结构，无需工具即可完成防尘网的拆卸清理，运维便捷性大幅提升。叶片与边框的连接采用嵌入式固定结构，每片叶片的两端都插入边框预设的卡槽内，

　　卡槽与叶片的配合间隙控制在0.1mm以内，既保证叶片安装后不会出现松动移位，也避免间隙过大导致的漏风、异响问题，叶片排布间距根据常规通风需求设定为20mm，对应叶片倾斜角度为45度，该参数组合下的通流阻力最小，同时遮挡防护效果最优，若应用在高防雨要求的场景，可直接调整叶片倾斜角度至60度，无需改动整体外框尺寸，参数调整逻辑清晰，适配效率高。从结构刚性角度考虑，大尺寸规格的百叶在边框中部增设了横向加强筋，加强筋隐藏在叶片背面，不会影响正面外观的整体性，同时可避免长尺寸边框在运输、安装过程中出现弯折变形，加强筋上同样预留了叶片卡槽，保证中部位置的叶片固定可靠性，不会出现长叶片中部下垂的问题。整个模型的所有配合面都做了公差适配设计，

　　安装止口的尺寸公差按照机械加工常用的间隙配合设定，可适配现场施工存在的毫米级安装误差，不会出现开孔尺寸略小就无法装入的问题。在实际选型应用中，设计人员可直接根据现场预留的安装开孔尺寸，调整外框的长宽参数，叶片数量会随外框高度自动匹配调整，叶片间距保持固定值，无需手动逐个调整叶片位置，大幅提升设计改型的效率。针对不同的使用环境，该结构也预留了充足的改型空间：若应用在防腐要求较高的化工车间场景，可直接将材质参数调整为不锈钢或玻璃钢，结构无需做任何改动；若应用在有保温要求的北方建筑场景，可在叶片内部增加保温填充层的结构空间，边框处加装密封胶条槽位，即可升级为保温型百叶结构。整个建模过程严格按照实际加工工艺逻辑搭建，所有折边、卡槽、孔位的设计都符合钣金折弯、冲压加工的工艺要求，不存在无法加工的异形结构，导出加工图纸后可直接交付车间生产，无需二次调整工艺结构。
