脱壳机配套离心鼓风机结构设计

　　这款鼓风机的结构设计完全围绕Adlay脱壳机的实际作业工况展开，在脱壳生产环节中，稳定的风压输出是保障籽粒与外壳高效分离的核心条件之一，该部件直接对接脱壳机的风选腔室，通过持续输出定向匀速气流，将脱壳后密度较低的外壳碎屑从混合物料中吹离，让密度更高的完整籽粒沿预设导流路径落入收集区域，避免外壳混杂在成品中提升后续清选工序的工作量。

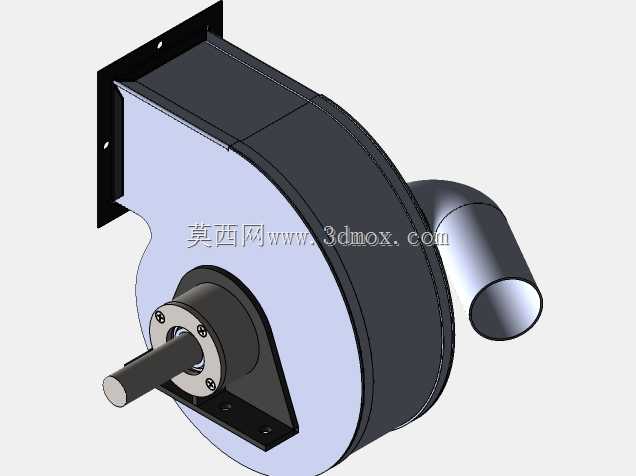

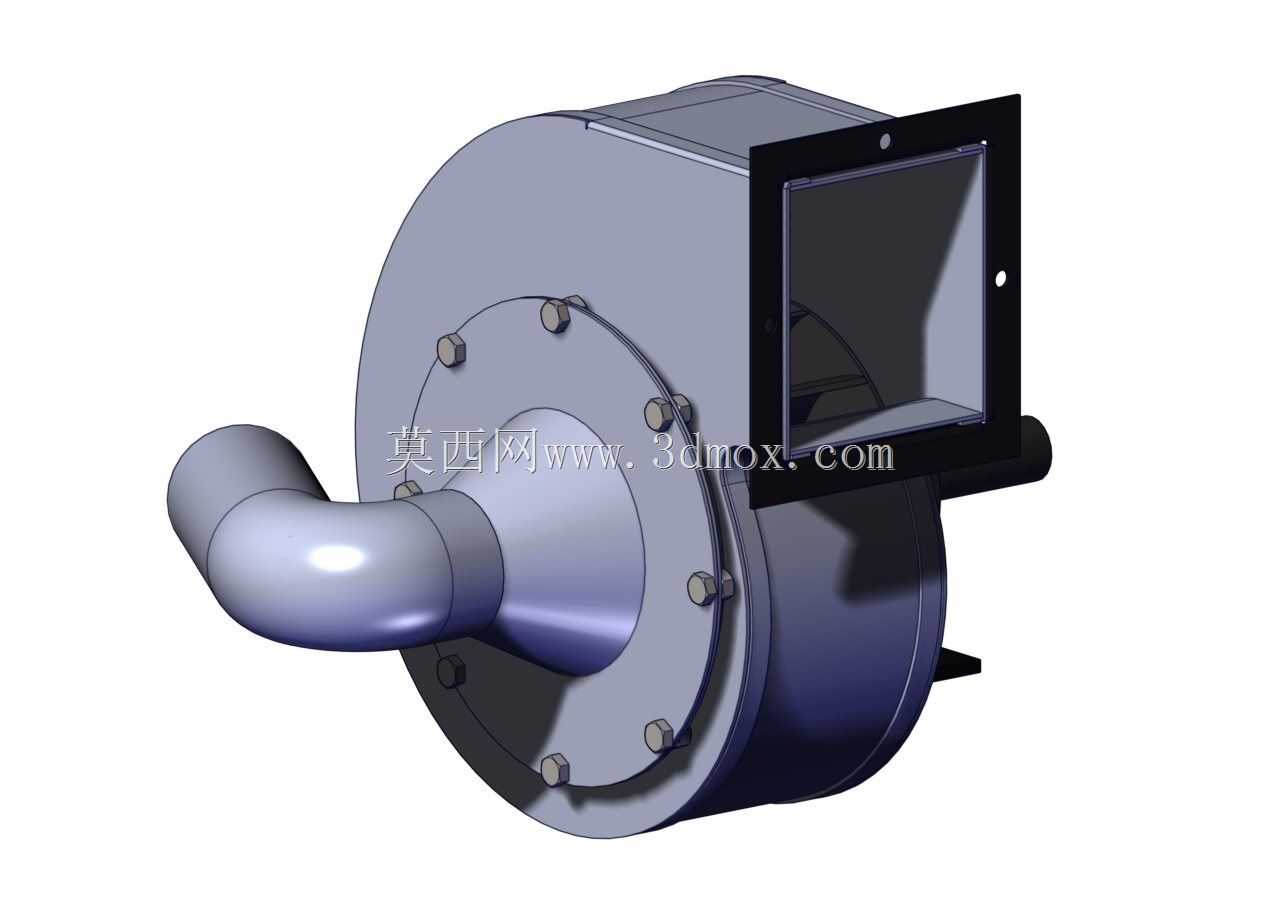

　　从功能特性来看，这款鼓风机采用离心式叶轮结构，进风口正对叶轮轴向中心位置，气流进入叶轮腔后随高速旋转的叶片获得动能，再沿蜗壳的导流路径从切向出风口送出，相比轴流风机，这种结构能在有限安装空间内提供更高的风压，适配脱壳机风选环节需要克服物料下落阻力、腔体内导流板扰流阻力的工况需求。叶轮做了动平衡校准设计，叶片采用等厚圆弧曲面构型，在保证送风效率的同时，能降低长期高速运转产生的振动，避免振动传递到脱壳机主机架上影响脱壳辊的间隙精度，毕竟脱壳辊的间隙直接决定了籽粒的破碎率，哪怕微小的持续振动都可能导致间隙偏移，造成不必要的原料损耗。

　　设计过程中首先锚定的是安装边界条件，因为这款风机是直接集成在脱壳机的机架侧部安装位，不需要额外做独立支撑结构，所以蜗壳的底部安装脚的孔位完全匹配脱壳机机架预设的安装螺孔位置，安装脚与蜗壳主体采用一体化铸造成型后再做安装面铣平处理，保证安装后风机主轴与脱壳机的动力输出轴保持平行，方便通过皮带轮传递动力，不需要额外加装张紧轮调整传动角度，减少整机的零件数量。整体外形尺寸严格控制在机架侧部的预留空间内，蜗壳的最大外径不会超出机架的侧边轮廓，避免设备转运或者车间布置时突出的部件发生磕碰，进风口位置预留了防护网的安装卡槽，防止脱壳过程中飞溅的籽粒或者碎屑被吸入叶轮腔，打坏叶片或者造成叶轮卡滞。

　　在结构细节处理上，蜗壳的内壁做了顺滑过渡设计，没有突兀的直角结构，能降低气流在壳体内的沿程阻力，减少无用的功率损耗，出风口的法兰尺寸直接对接脱壳机风选腔的进风口，法兰面预留了密封垫的安装槽，安装时加装橡胶密封垫就能避免风压泄漏，保证送入风选腔的气流压力稳定，不会因为漏风导致风选距离不足，出现外壳吹不净的问题。叶轮与主轴的连接采用键传动加锁紧螺母的固定方式，能承受长期正反转启停带来的冲击载荷，不会出现叶轮松动打滑的问题，主轴的轴承位选用了密封型深沟球轴承，轴承座与蜗壳端盖整合设计，既可以阻挡外界粉尘进入轴承润滑腔，也能减少轴承座的单独加工工序，降低整体制造成本。

　　实际适配过程中，针对脱壳机不同处理量的工况，这款风机的出风口位置设置了可调节的风门挡板结构，挡板通过外置的调节手柄就能调整开合角度，不需要拆开壳体就能改变送风流量，当处理小粒径、低重量的物料时，可以适当调小风门避免气流过大把完整籽粒吹走，处理大粒径、外壳重量较高的物料时可以开大风门保证足够的吹送力，不需要更换风机就能适配不同的物料脱壳风选需求。整个结构没有冗余的设计，所有构型都服务于脱壳机的实际作业需求，从安装适配到性能输出都完全匹配配套设备的使用场景，没有多余的装饰性结构，所有曲面和安装位都经过实际装配验证，能直接用于同类脱壳设备的配套结构参考，也可以作为小型离心风机设计的基础构型，根据不同的风压、风量需求调整叶轮直径和蜗壳尺寸即可快速衍生出适配其他设备的送风部件。
