街跑风格轻量化摩托整车结构数模

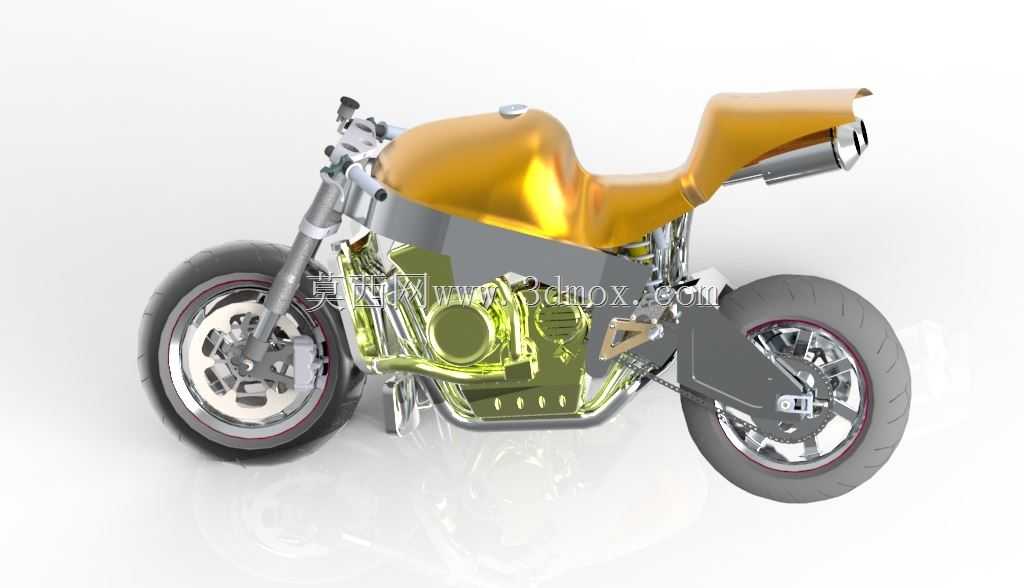

　　该款两轮机车的三维结构数模，完整还原了街跑取向车型的核心布局逻辑，可直接用于机车结构教学、改装方案验证、零部件匹配校核等场景，覆盖机车研发前期的结构干涉检查、装配关系梳理、人机位置验证等核心工作环节。从实际使用场景来看，这类中小排量街跑车型主要面向城市通勤、短途休闲骑行需求，对整车的操控灵活性、动力响应速度、维护便捷性有较高要求，建模过程中也围绕这些核心需求做了对应的结构匹配。整车采用外露式钢管车架搭配一体化成型的燃油箱与尾部驼峰式座椅结构，燃油箱的隆起造型既兼顾了12升左右的储油容积需求，也能让骑手在弯道骑行时自然夹持油箱，提升人车贴合度；尾部座椅采用高低分体式布局，前座高度匹配多数165-185cm身高骑手的落脚需求，

　　后座的小幅隆起既可以给后排乘客提供腰部支撑，也能在高速骑行时优化尾部气流走向，减少乱流对骑手的干扰。行走系统部分，前后轮均采用17寸直径的铝合金铸造轮毂，搭配宽幅真空胎结构，前轮胎宽120mm、后轮胎宽160mm的配比，兼顾了直线行驶的稳定性与弯道侧倾时的抓地边界；前悬挂采用正置式液压阻尼前叉，转向柱与上联板的安装角度设置为26度前倾角，既保证了低速转向的灵活性，也能在高速行驶时避免方向过于灵敏导致的发飘问题；后悬挂采用中置单筒减震结构，减震器上端直接连接车架主横梁、下端连接后摇臂枢轴附近的安装座，这种布局可以让减震受力更均匀，过颠簸路面时的震动传递更线性，避免传统双后减布局容易出现的左右受力不均问题。

　　动力总成部分采用直列单缸风冷发动机布局，发动机本体直接作为车架的一部分承担受力，这种设计可以有效减少额外的车架连接结构，降低整车整备质量；发动机前端的散热鳍片做了等间距排布建模，匹配自然骑行时的迎面气流走向，保证中低速行驶时的散热效率；排气系统采用侧置短尾消音器结构，消音器入口直接连接发动机排气口，中段走形避开了后摇臂的上下运动行程，不会在减震压缩时出现磕碰干涉，消音器出口朝向斜后方，避免排气热浪直接吹向后方乘客。制动系统部分，前轮采用单浮动刹车盘搭配双活塞卡钳结构，卡钳安装座直接在前叉腿上做了一体化建模，刹车盘的通风槽结构也做了还原，连续制动时可以通过气流带走热量，避免热衰减；后轮采用单固定刹车盘搭配单活塞卡钳，匹配整车前后制动力7:3的分配比例，符合日常骑行的制动需求。整车的所有管线布局也做了对应的结构预留，油门拉线、离合拉线、刹车油管的走形都沿着车架主梁内侧排布，既避免了外露管线被剐蹭的风险，也不会与车把转向、减震上下运动的行程产生干涉；车把部分采用低趴式分离车把，安装位置在上联板下方，这种布局可以让骑手骑行时上半身自然前倾，减少高速行驶时的风阻，同时车把的转向角度设置为左右各35度，满足城市道路掉头、挪车的转向需求。建模过程中所有零部件的安装边界都做了严格校核，比如发动机与车架的连接点共设置了4处安装位，每个安装位的螺栓孔位、衬套厚度都匹配实际装配公差，不会出现安装时孔位错位的问题；前后轮的轮轴同轴度、

　　后摇臂的枢轴与轮轴的平行度都在建模时做了约束，避免行驶时出现轮胎偏磨、链条异响的问题；燃油箱的安装点设置在车架前端的油箱安装座与尾部的座椅连接点处，油箱底部的凹槽完全避开了发动机顶部的气门室盖结构，即使发动机工作时出现小幅震动位移，也不会与油箱底部产生磕碰。从结构设计的思路来看，这款车型没有追求极致的性能参数，而是把日常使用的可靠性、维护便捷性放在首位，比如发动机的机油滤芯位置设置在车身右侧，日常保养时不需要拆解额外的覆盖件就可以直接更换；空滤位置设置在燃油箱下方，拆开座椅就可以直接取出空滤进行清理；链条调节结构在后摇臂尾部的左右两侧，调节时只需要松开后轮轴螺母，转动两侧的调节螺栓就可以调整链条松紧，不需要复杂的专用工具。整车的覆盖件数量极少，除了油箱、尾部驼峰、前挡泥板之外没有多余的装饰性外壳，既降低了整车重量，也能在发生轻微摔车时减少覆盖件的损坏概率，降低后期维护成本。
