径流式热水轮水力驱动转轮结构设计

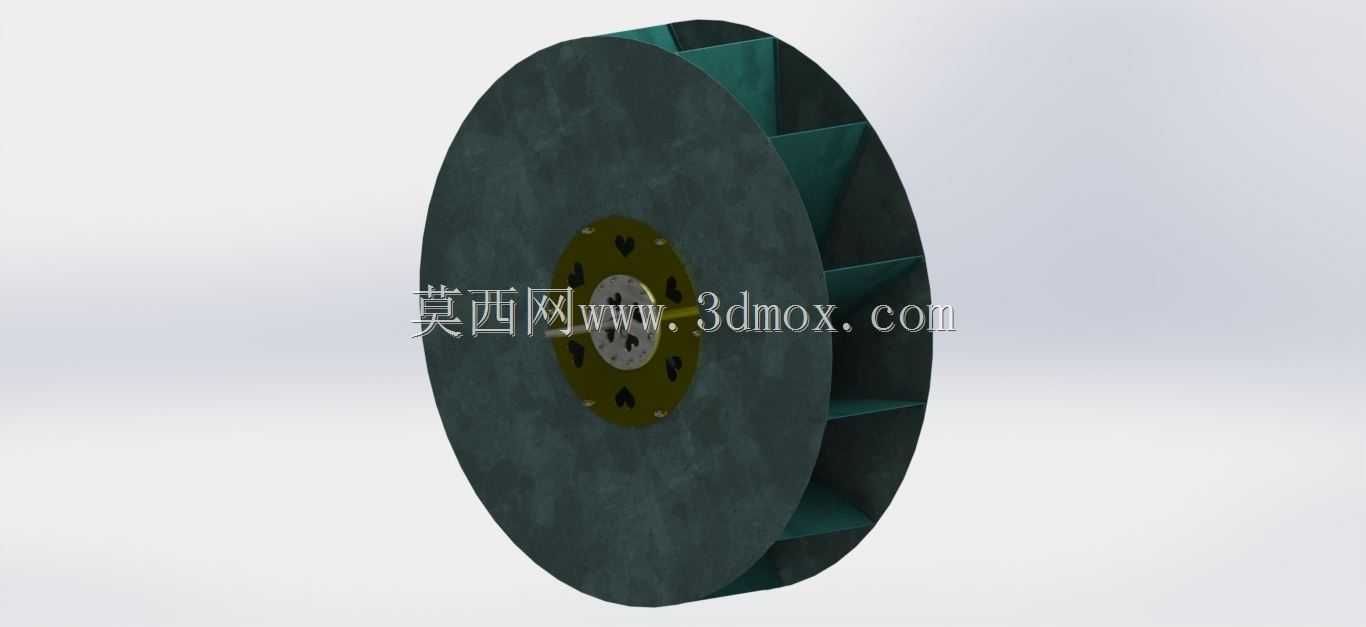

　　这款径流式转轮结构，主要面向低水头热水介质的能量转换场景，常见于工业余热回收水路、小型温差能利用回路、景观水循环驱动单元这类工况，核心作用是将流体的动能与压能转化为转轴的旋转机械能，或是反过来通过旋转推动流体完成定向输送，区别于常规开式水车的敞流设计，该结构采用闭式轮盘搭配径向直叶片的布局，能适配带压的封闭管路工况，减少流体溢出损耗。从结构设计逻辑来看，轮盘采用双侧圆盘夹持叶片的形式，一侧轮盘中心预留了标准轴系安装位，安装位周边均匀布置了6个连接孔，用于和传动轴的法兰盘完成锁紧固定，孔位的节圆尺寸匹配常规微型水力设备的输出轴法兰规格，安装时不需要额外做转接法兰加工，能直接适配市面上多数同功率等级的动力输入输出轴系。

　　叶片采用等厚径向直叶片设计，沿轮盘周向均匀排布，叶片的进出口角度完全沿径向设置，这种设计的优势在于对流体流向的适应性更强，不管是正向来流驱动转轮旋转，还是转轮旋转推动流体流动，都不会出现明显的流动死区，同时直叶片的加工难度更低，不管是采用金属焊接成型还是工程塑料注塑成型，都能很好的保证叶片的形位公差，减少批量生产时的性能偏差。轮盘的外缘做了小圆弧倒角处理，避免高速旋转时轮盘边缘和流体产生尖锐的涡流扰动，降低流体噪声与能量损耗，轮盘的整体厚度根据承压需求做了等强度设计，靠近中心轴位的区域厚度更大，往外缘方向逐渐收薄，既保证了整体结构的刚性，在承受流体冲击与轴系扭矩时不会出现轮盘变形，又能尽可能控制整体重量，减少旋转时的转动惯量，

　　提升设备的响应速度。在实际安装边界上，该转轮的轴向尺寸控制在较薄的区间，能适配窄腔室的壳体安装需求，不需要为了容纳转轮额外扩大壳体的轴向空间，径向尺寸则根据过流能力做了匹配，叶片的高度决定了单圈旋转的过流面积，选型时可以根据管路的通径、流体的流速区间来对应匹配，安装时需要注意转轮和壳体侧壁的间隙控制，间隙过大会导致流体从轮缘侧泄漏，降低能量转换效率，间隙过小则容易因为轴系窜动出现轮盘和壳体的刮擦，一般预留0.5-1mm的单侧间隙即可满足常规工况的使用需求。在功能特性上，该结构针对热水介质做了适配，整体结构没有狭窄的流道缝隙，不容易结垢堵塞，即使热水中带有少量的水垢碎屑或管路杂质，也能顺着叶片间的流道顺利通过，不会出现卡滞问题，

　　同时对称式的结构设计让转轮的动平衡更容易校准，出厂前只需要做简单的单面动平衡处理，就能满足每分钟上千转的旋转工况需求，不会出现明显的振动问题。不同于传统开放式水车只能在敞开水域工作，该闭式转轮可以完全封闭在壳体内部，能适配有压管路系统，在工业余热回收场景中，可以利用热水回路的剩余压差驱动转轮，再通过转轴带动小型传感器或微型发电装置，实现余压能量的回收利用，不需要额外外接电源就能为监测设备供电；在小型水循环场景中，该转轮也可以作为水力驱动的搅拌部件，直接利用管路内的水流动力带动转轮旋转，完成水箱内的水体扰动，避免水温分层。设计过程中优先考虑了结构的工艺性，所有的棱边都做了倒钝处理，没有应力集中的尖锐夹角，不管是采用3D打印做样件验证，还是采用铸造、冲压、焊接工艺做批量生产，都不需要额外做复杂的工装夹具，能有效降低生产制造成本，同时中心的轴孔采用基孔制公差设计，和标准轴系的配合精度容易保证，装配时不需要反复修配就能满足同轴度要求，减少现场安装的调试工作量。
