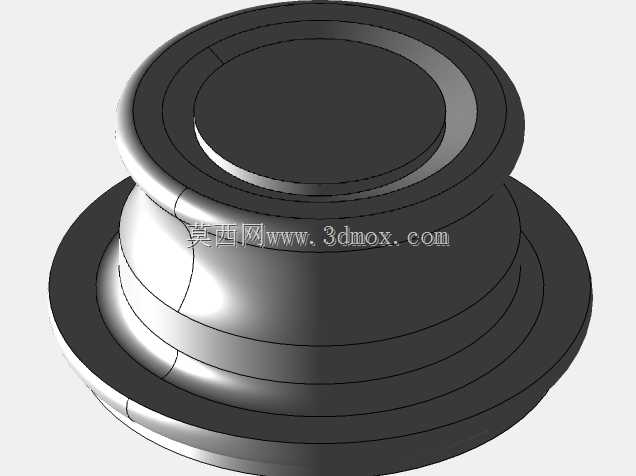

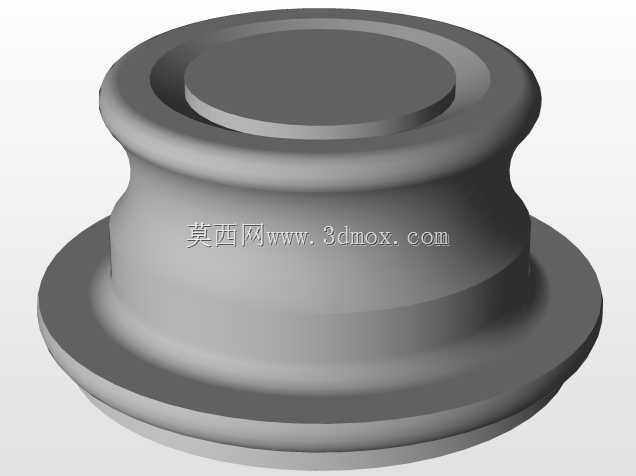

福特嘉年华CVH发动机机油密封盖结构

　　日常做动力总成外围件匹配时，机油盖这类小零件很容易被刚入行的结构工程师忽略，但实际上它的密封可靠性、操作便利性直接影响用户日常维保体验，甚至关系到发动机舱的清洁度与运行安全。这款适配福特嘉年华CVH系列发动机的机油盖，核心安装边界是发动机气门室罩盖顶端的机油加注口，这个位置的设计首先要匹配加注口的止口尺寸，盖体下部的多层环形凸缘结构，就是为了和加注口内壁的环形卡槽形成过盈卡接，同时每一层凸缘的边缘都做了圆角过渡，避免安装时切伤加注口内侧的密封胶圈，也能减少反复拆装带来的磨损，延长整个加注口组件的使用寿命。

　　从实际使用场景来看，车辆日常行驶中发动机舱内温度波动范围极大，冷启动时舱内温度可能低至零下数十度，高负荷连续运转后气门室罩盖附近的温度又会突破一百二十摄氏度，这就要求机油盖的材质必须具备宽温域下的尺寸稳定性，不会因为高温软化导致卡接力下降松脱，也不会因为低温脆裂在拧动时碎裂。同时盖体中部的内凹收腰结构，是完全按照人机工程要求设计的，维保人员戴防滑手套操作时，手指刚好能卡在收腰位置，施加拧紧力矩时不会打滑，不需要额外借助工具就能徒手完成拆装，拧紧到位后会有清晰的卡滞反馈，避免用户因为拧不到位导致行车过程中机油盖脱落，造成机油飞溅泄漏的故障。

　　在密封结构的设计思路上，这款机油盖没有采用额外附加橡胶密封圈的结构，而是通过多层环形凸缘的过盈配合实现径向密封，这种设计的优势在于减少了单独的密封零件，降低了供应链的零件管理成本，也避免了橡胶密封圈长期使用后老化、溶胀、脱落掉入机油加注口的风险——毕竟如果密封圈碎块顺着加注口进入油底壳，很可能会堵塞机油集滤器，造成发动机润滑系统供油不足，引发拉瓦、抱轴等严重的机械故障。盖体顶部的平整凸台结构，一方面是为了在注塑成型时保证盖体整体的收缩均匀，避免出现缩痕、翘曲导致尺寸超差，另一方面也预留了品牌标识、机油规格标注的印刷区域，方便用户快速识别适用的机油型号，减少加错机油的概率。

　　从安装边界的尺寸匹配来看，盖体下部的最大直径完全对应CVH发动机气门室罩盖加注口的内径，多层凸缘的外径比加注口内径大0.3-0.5mm，形成合适的过盈量，既保证安装时不需要过大的按压力就能卡入到位，又能在发动机运转时，顶住曲轴箱通风系统带来的内部正压，不会因为内部压力升高把机油盖顶开。盖体上部的外翻边结构直径大于加注口外径，安装到位后外翻边会完全盖住加注口的顶端端面，形成端面的挡尘结构，避免日常行驶中溅起的泥水、灰尘堆积在加注口缝隙处，在用户打开机油盖加注机油时，杂质不会顺着缝隙掉入发动机内部，污染机油、加剧发动机内部零件的磨损。

　　很多工程师在做这类外围件建模时，往往只关注外形的相似度，忽略了实际使用中的受力与工况要求，比如如果收腰位置的过渡圆角做的太小，用户反复拧动时很容易造成应力集中，导致盖体在低温下开裂；如果多层凸缘的拔模角度设计不合理，注塑生产时脱模困难，会造成零件表面拉伤，直接影响密封性能。这款机油盖的所有过渡位置都做了不小于R1.5的圆角处理，既减少了注塑生产时的应力集中，也避免了尖锐边角在操作时划伤维保人员的手部。另外盖体整体的高度设计也经过匹配，安装后不会和周边的发动机装饰罩、点火线圈线束产生干涉，即使在发动机悬置出现老化、动力总成晃动量变大的极端情况下，机油盖也不会和周边零件发生碰撞摩擦，不会出现异常磨损或者松脱的问题。

　　在日常维保的场景中，用户每次更换机油都需要拆装这个机油盖，它的设计寿命要满足至少几十次的反复拆装而不出现卡接力下降、密封失效的问题，所以在结构设计时，每一层卡接凸缘的厚度都经过反复校核，既保证足够的结构强度，反复拆装不会出现凸缘断裂、变形，又不会因为刚度过大导致安装力过大，用户徒手操作困难。同时盖体的材质选用耐机油腐蚀的改性尼龙材料，长期接触机油蒸气不会出现溶胀、强度下降的问题，即使使用周期达到整车的设计寿命，也能保持可靠的密封性能，不会出现提前老化损坏的情况。
