汽车车门用异型橡胶密封构件结构设计

　　做整车密封结构设计的工程师都清楚，车门密封件是直接影响整车NVH表现、防水防尘性能甚至车门关闭质感的核心部件，不同于常规的平直密封条，这类异型截面的橡胶密封构件，是专门针对车门钣金与侧围钣金的配合间隙做的定制化设计，在实际装车场景中，需要同时兼顾静态密封、动态缓冲、长期耐老化几个核心需求。

　　从实际使用场景来看，这类密封件安装在车门钣金的止口边缘，车辆行驶过程中，既要阻隔外界的雨水、灰尘进入乘员舱，还要过滤路面颠簸传递到车门位置的振动，抵消车门关闭时的钣金撞击力，同时在高速行驶时，要阻断车外的风噪传入车内，对截面的压缩变形量、回弹性都有非常明确的工程要求。

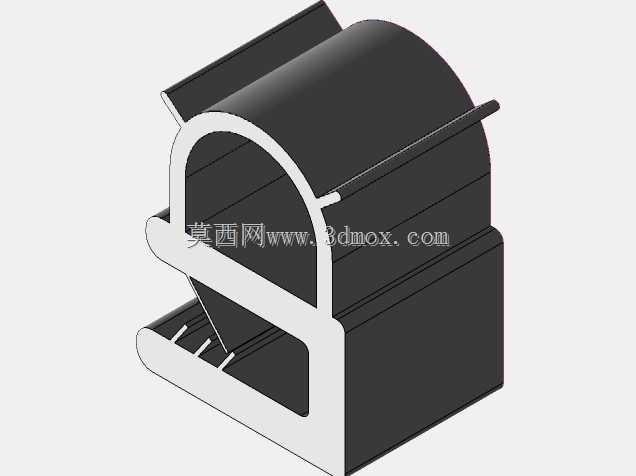

　　设计这类密封构件的时候，首先要锁定的是安装边界的尺寸参数：车门止口的钣金厚度通常在0.8mm到1.2mm之间，密封件的夹持结构需要保证在-40℃到80℃的使用温度区间内，都能牢牢卡在钣金止口上，不会因为长期振动出现松脱、移位。截面的夹持部分设计了内凸的卡接齿，装配时通过橡胶的弹性变形卡在钣金边缘，不需要额外涂胶或者紧固件固定，能有效提升总装车间的装配效率，同时也方便后期售后更换。

　　密封功能部分采用了中空的C型空腔结构，这个结构的压缩量设计控制在截面总高度的30%到40%之间，既可以保证车门关闭后，密封面有足够的接触压力填补钣金之间的间隙，又不会因为压缩阻力过大导致车门关闭力超标，影响用户的关门手感。空腔的壁厚设计做了差异化处理，接触侧围钣金的密封唇口位置壁厚更薄，保证足够的贴合度，夹持部分的壁厚更厚，保证卡接的结构强度，避免长期使用后出现夹持力衰减。

　　下方延伸的密封唇结构，是专门针对车门下部的排水需求设计的，车辆雨天行驶或者洗车时，顺着玻璃流下的积水会通过车门内腔的排水孔排出，这个唇口结构可以在不影响排水的前提下，阻挡行驶过程中车轮带起的泥水、碎石溅入车门缝隙，同时也能进一步阻隔路噪的传递路径。

　　在材料选型的匹配设计上，这类密封构件通常采用三元乙丙橡胶作为基材，密实胶部分保证结构的刚性和卡接强度，接触钣金的密封面可以根据需求复合发泡橡胶层，进一步提升密封性能和缓冲效果，表面如果做植绒处理的话，还能降低玻璃升降时的摩擦异响，不过这个截面的设计主要针对车门周圈的主密封，不需要和玻璃直接接触，所以省略了植绒层，控制制造成本。

　　建模过程中需要特别注意截面的圆角过渡，所有的转角位置都不能出现尖锐棱角，一方面是避免橡胶硫化成型时出现应力集中，导致长期使用后出现开裂，另一方面也能避免装配时刮伤钣金表面的电泳层，影响车身的防腐性能。整个密封件的截面是沿车门周圈的型线扫掠成型的，建模时需要保证截面在扫掠过程中始终和钣金止口的法向保持一致，避免出现局部截面扭转，导致装配后密封压力不均匀，出现局部漏水或者风噪过大的问题。

　　实际验证阶段，这类密封件需要通过压缩永久变形测试、耐臭氧老化测试、高低温循环测试，保证在整车全生命周期内，密封性能不会出现明显衰减，同时还要和车门的关闭力曲线做匹配，调整空腔的结构刚度，让车门关闭的手感更厚重，没有松散的撞击感。很多车型的关门质感差异，很大程度上就是这类密封件的截面刚度、压缩量设计差异导致的，过硬的密封件会让关门需要更大的力度，过软的密封件又会导致高速行驶时密封面出现缝隙，产生风噪。

　　另外在安装边界的设计上，密封件的总宽度需要控制在侧围钣金的密封面宽度范围内，避免装配后出现密封件外露，影响车门缝隙的外观质量，同时夹持部分的开口尺寸要比钣金止口的厚度小1mm左右，利用橡胶的弹性抱紧力保证固定可靠性，在钣金的转角位置，密封件的截面还需要做局部的尺寸微调，适应转角位置的钣金曲率变化，避免出现起皱、翘起的问题。
