长度可调节粉末涂装用油漆间结构

　　在表面处理涂装生产线的布局规划中，粉末喷涂工序的封闭作业舱体是核心配套设施之一，这类舱体常被称作油漆间或喷粉房，主要作用是将粉末喷涂作业区域与车间其他工位做物理隔离，避免喷涂过程中弥散的粉末涂料扩散到车间公共区域，影响其他工序的生产环境，同时也能为喷涂作业提供相对稳定的局部作业空间，减少外界气流扰动对粉末上粉率的干扰。

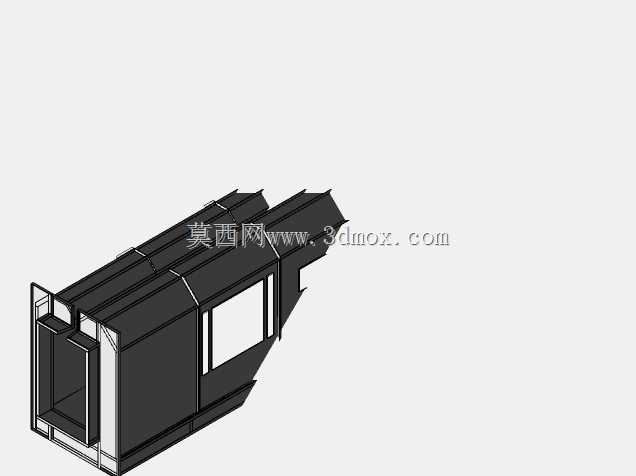

　　这套油漆间结构采用参数化设计逻辑搭建，基础标称长度为10000mm，设计阶段引入了iLogic参数驱动规则，可根据车间实际可用场地长度、生产线的工件通过需求灵活调整整体舱体长度，不需要重新从零开始搭建整套三维模型，只需要修改对应长度参数，模型即可自动更新对应的结构件数量与排布位置，能大幅缩短不同项目的方案设计周期。从结构配置逻辑来看，当舱体总长度超过7500mm时，舱体侧面会配置6块围护面板，通过多块面板的拼接保证长尺寸舱体的结构刚度与围护密封性；当舱体总长度在7500mm以下时，侧面配置4块围护面板即可满足围护需求，这种分档配置的设计逻辑，既避免了短舱体不必要的材料浪费，也能保证长舱体的结构稳定性，适配不同产能规模的喷涂生产线需求。

　　从实际应用场景来看，这类油漆间主要适配中小型金属工件的静电粉末喷涂作业，可配套悬挂输送链、地面辊道输送线使用，工件从舱体一端的开口进入作业区域，由人工或自动喷枪完成粉末喷涂后，从另一端开口流出进入后续固化炉工序。舱体的围护面板采用框架加蒙皮的拼接结构，框架采用标准型材搭建，蒙皮采用光滑不粘粉的板材制作，日常生产过程中散落的粉末可通过舱体底部的回收装置收集后重复利用，降低粉末涂料的损耗成本。

　　在安装边界方面，这套10000mm长度的基础款油漆间，安装时需要预留足够的端部操作与维护空间，舱体侧面的面板拼接处预留了密封件安装槽，可根据车间的环保要求加装密封胶条，减少粉末外溢的可能；舱体上预留的开口位置可根据输送线的高度、工件的最大通过尺寸做适应性调整，不需要改动主体框架结构。设计过程中充分考虑了现场拼装的便利性，所有结构件均采用标准化接口设计，现场安装时不需要做大量的二次切割焊接作业，只需要按照装配顺序通过标准紧固件拼接即可，能大幅缩短现场安装的施工周期，降低安装过程中的人工成本。

　　从结构设计的细节来看，舱体的框架型材选型经过刚度校核，在满长度10000mm的状态下，框架的整体变形量控制在允许范围内，不会因为长期使用出现框架变形导致面板拼接缝隙变大、粉末外溢的问题；舱体顶部预留了通风过滤装置的安装位置，可根据车间的废气处理要求配套对应的抽风过滤系统，保证舱体内处于微负压状态，进一步避免粉末涂料向外扩散。针对不同客户的场地条件差异，参数化调整的设计逻辑可以快速适配不同的车间柱距、生产线排布走向，不管是新建涂装生产线的配套舱体设计，还是旧生产线的升级改造，都能快速生成对应尺寸的三维结构方案，为后续的生产制造、现场安装提供准确的三维数据支撑，减少设计与制造环节的沟通误差。
