家用壁挂式采暖散热片结构设计

　　在民用住宅集中供暖与分户独立采暖系统中，散热终端的结构合理性直接决定室内热循环效率与安装适配性，这款壁挂式家用散热器的三维结构设计，完全围绕民用建筑室内采暖的实际工况展开。从实际应用场景来看，这类散热装置主要适配北方集中供暖小区、南方分户燃气壁挂炉采暖的住宅空间，既可以安装在客厅窗下形成热幕阻隔冷空气渗透，也能布置在卧室、书房的侧墙位置，不占用室内地面活动空间，适配常规2.6-2.8米层高的住宅装修需求。

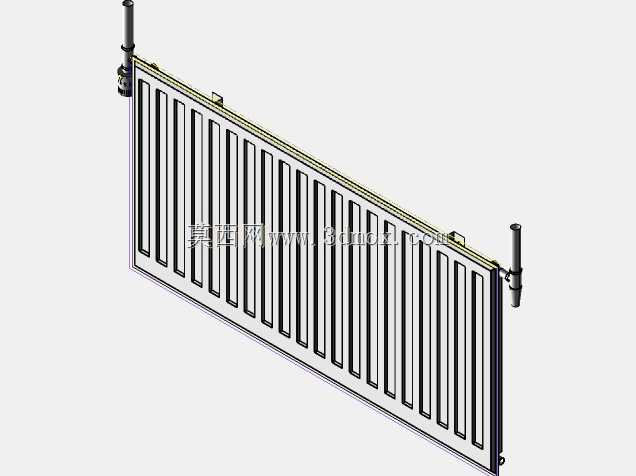

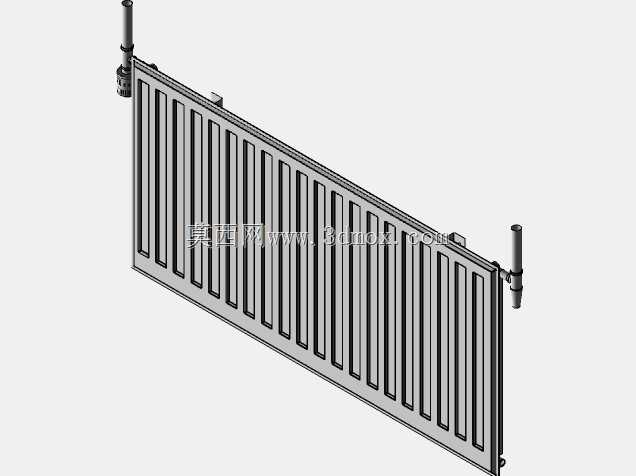

　　设计过程中首先明确了核心功能边界：作为水暖系统的终端换热部件，内部流道需要承接供暖管路输送的热水，通过金属壁面完成热量向室内空气的传导与对流散热，因此结构上采用多根平行竖向散热柱的排布形式，每根散热柱都设计为等截面中空流道，保证热水在柱体内均匀流动，避免局部流道堵塞造成的散热不均问题。两侧预留的管路接口采用标准管螺纹连接结构，既可以适配同侧上进下出的管路走向，也能支持异侧下进下出的暗装管路布局，给现场安装预留足够的调整空间，接口位置的结构加强设计，能够避免安装时拧动管件造成的壳体变形，降低长期使用过程中接口渗漏的风险。

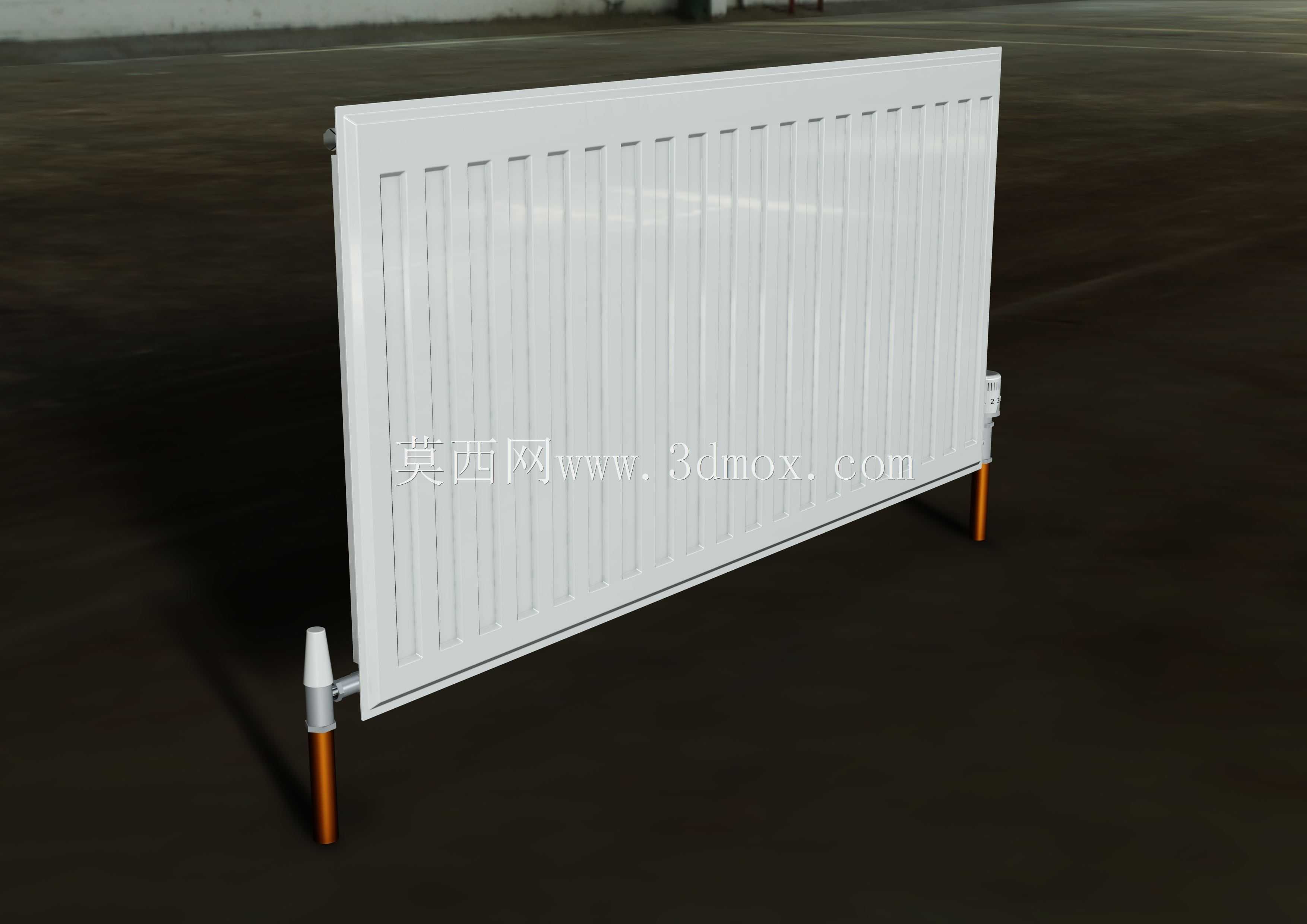

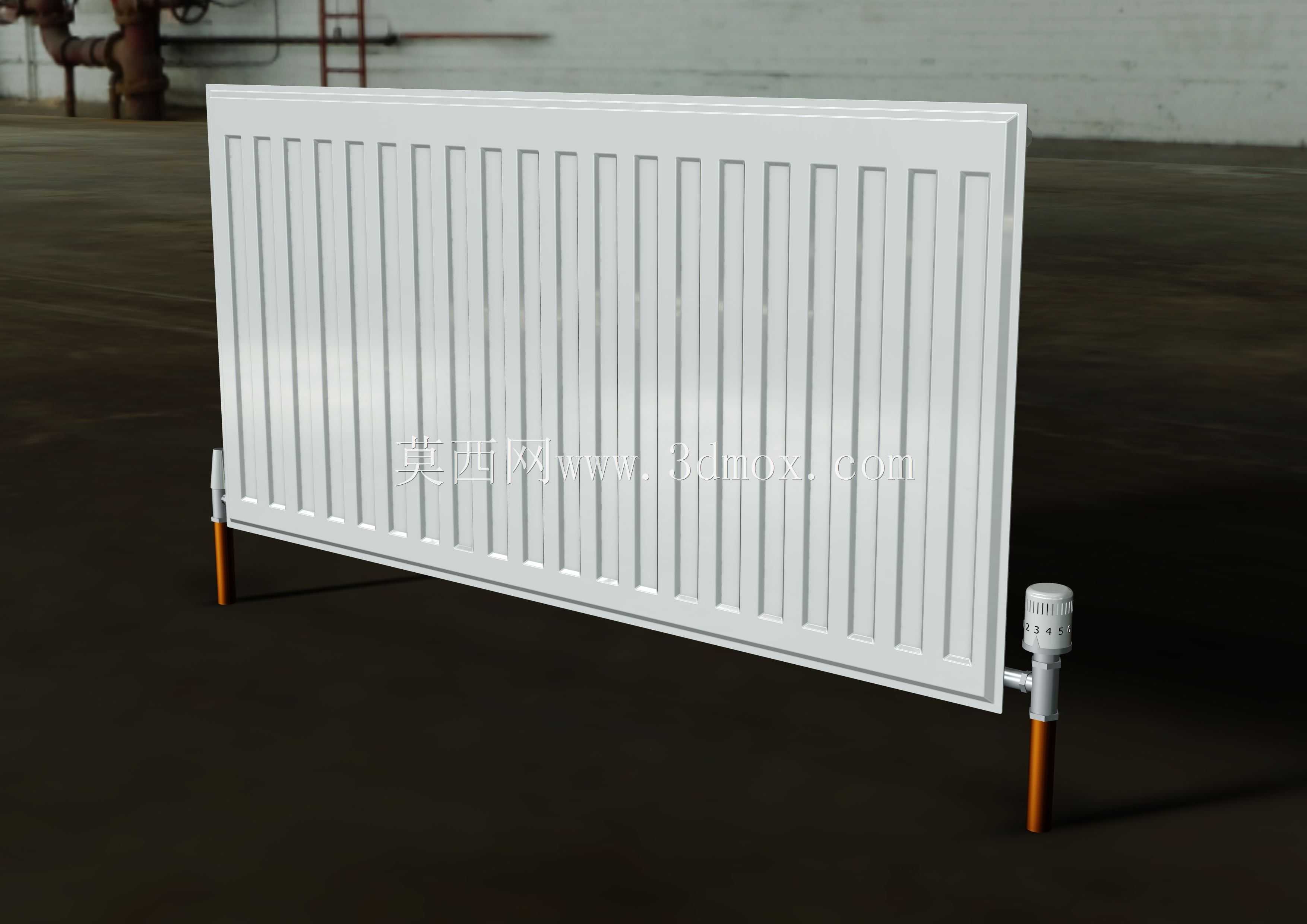

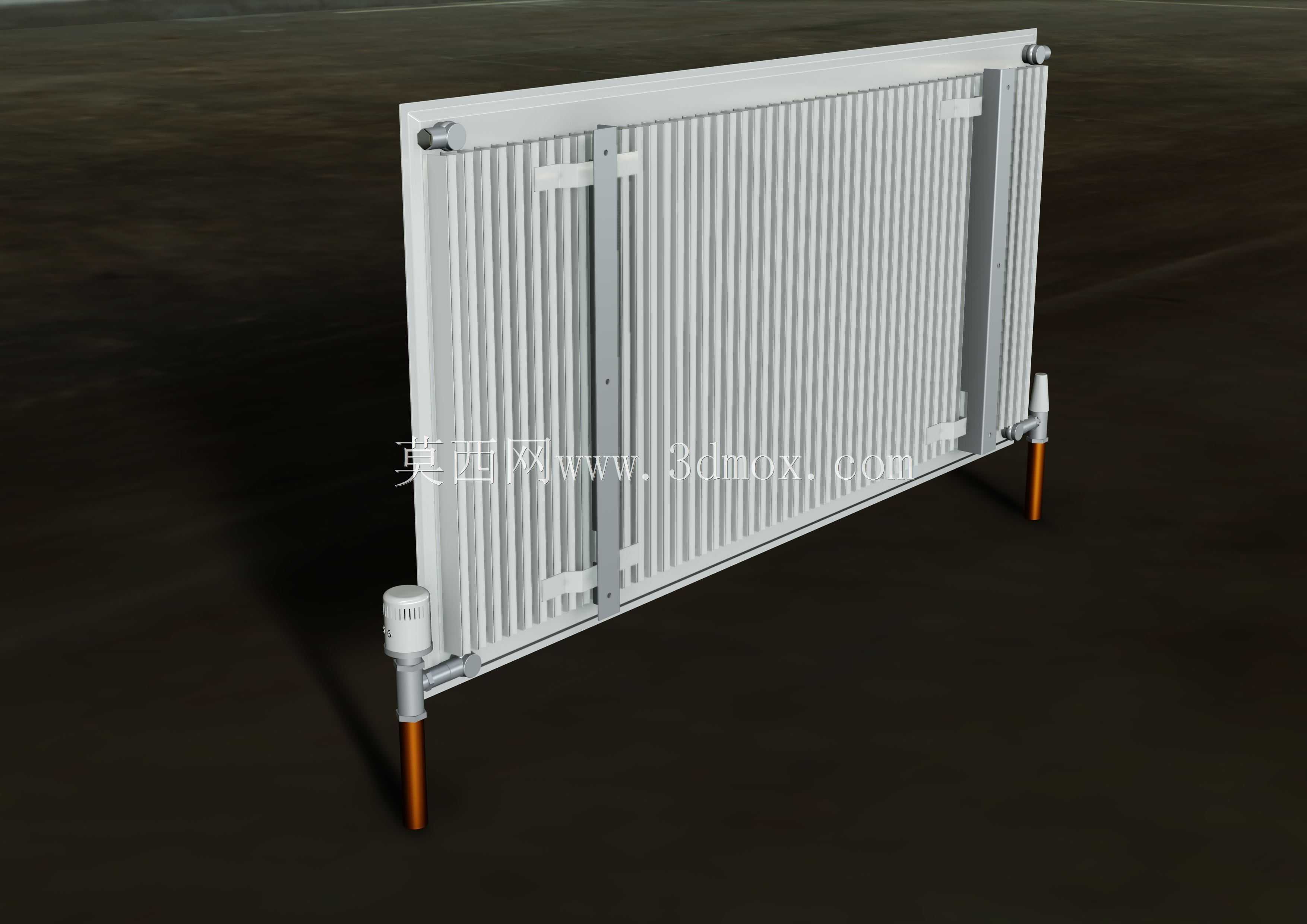

　　外形尺寸上严格控制安装边界，整体长度设定为1000mm，安装完成后横向占用墙面宽度控制在1.05米以内，不会遮挡墙面开关、插座等常规电气点位；整体高度为500mm，安装时底部距离地面预留120-150mm的间隙，既保证底部空气能够形成对流循环，也不会因为高度过高影响窗台下方的空间利用，厚度方向控制在80mm以内，突出墙面的尺寸不会对日常走动、家具摆放造成干扰。顶部设计的隐形挂装结构，能够匹配常规住宅墙面的承重挂点，安装时只需要在墙面打好对应间距的膨胀螺栓，就能将散热器整体挂装固定，不需要额外做落地支撑，减少对地面装修的破坏。

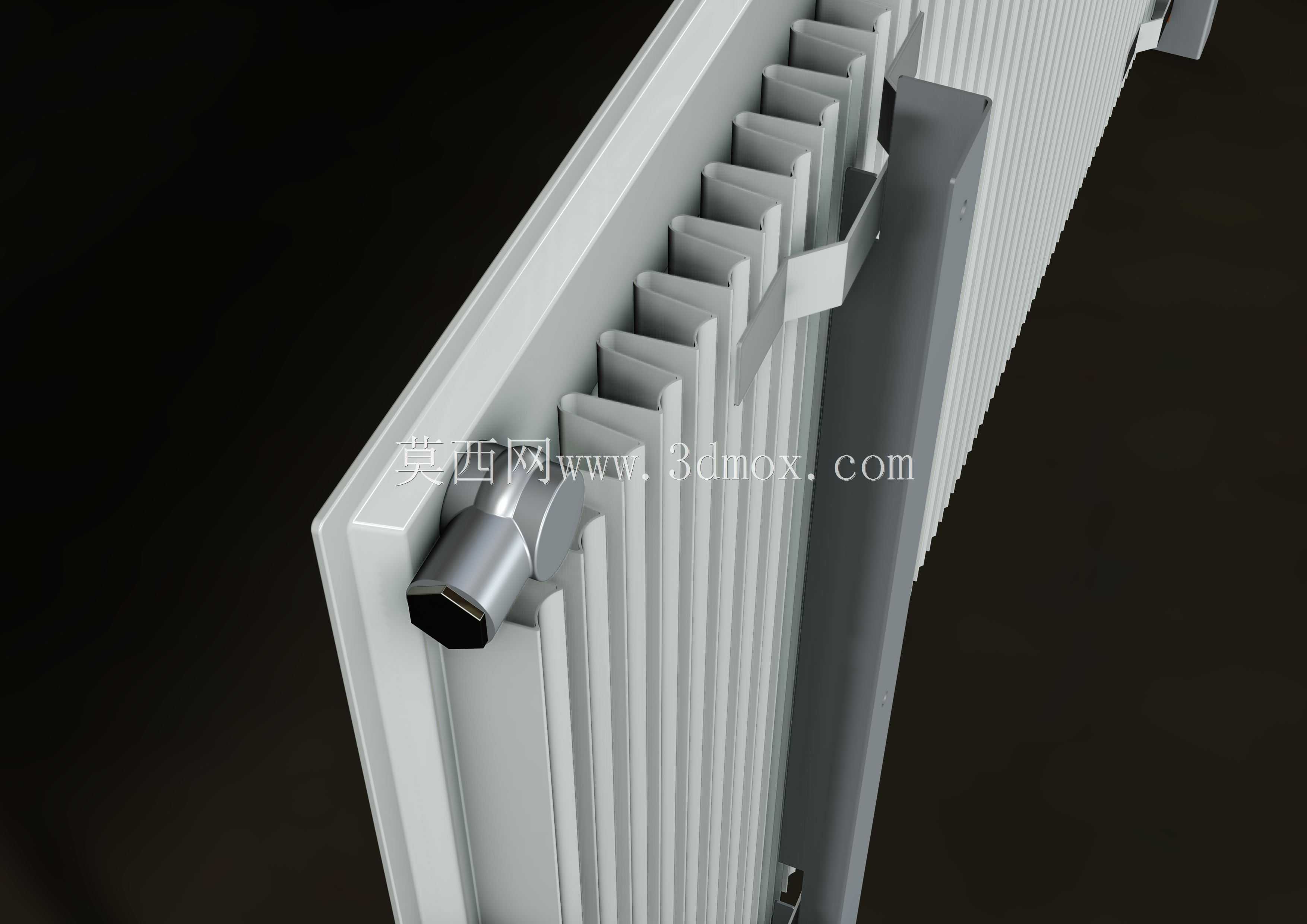

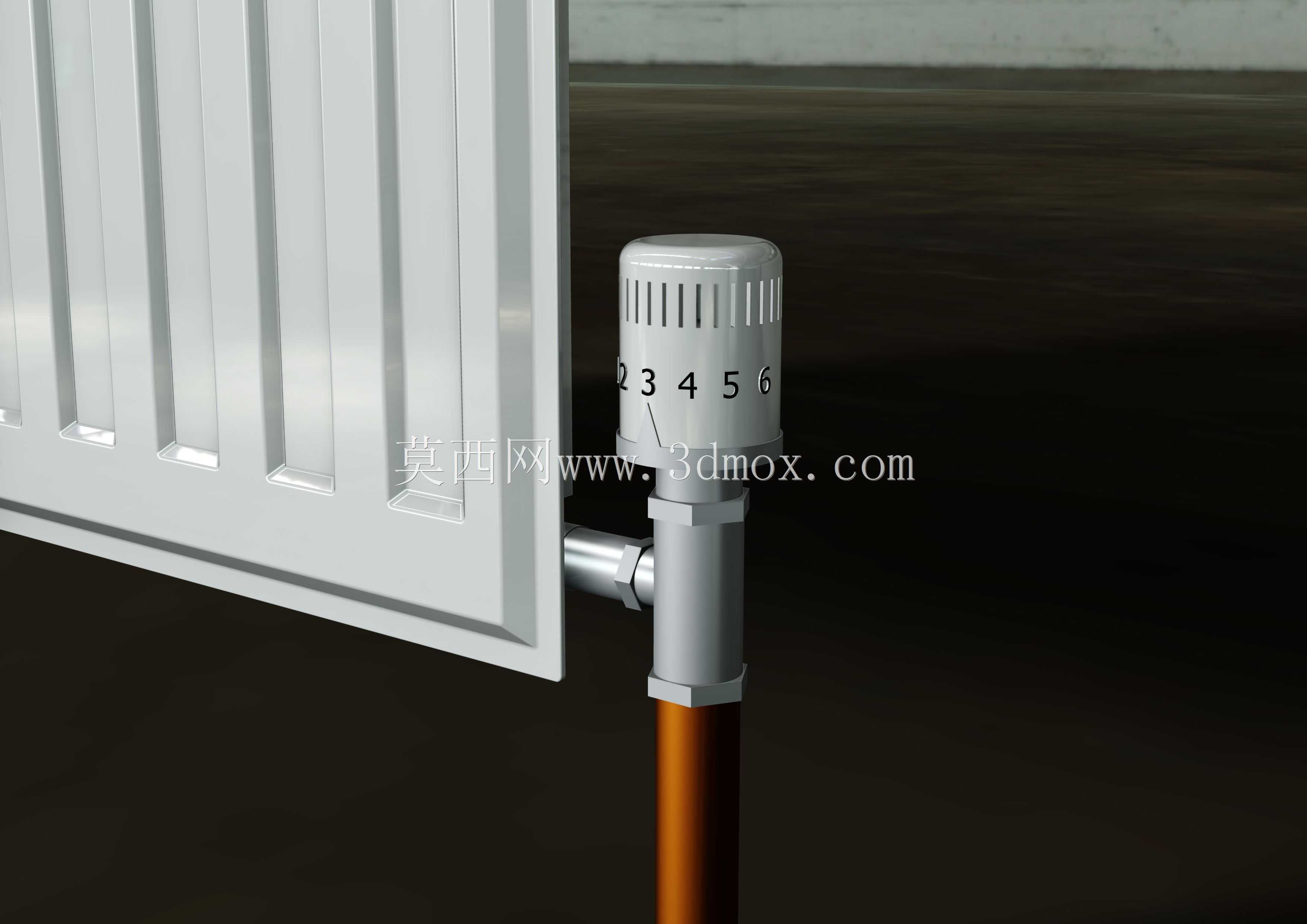

　　从结构细节来看，每根竖向散热柱的外壁都做了微幅的翅片式延展设计，在不增加整体外形尺寸的前提下，尽可能扩大与空气的接触换热面积，提升散热效率；柱体之间的间距经过反复校核，既不会因为间距过小造成积灰难以清理，也不会因为间距过大减少有效散热面积，日常清洁时用普通毛刷就能深入缝隙清理浮尘。侧边的放气阀结构集成在接口组件内，供暖系统初次充水运行时，可以通过这个阀门排净流道内部的空气，避免气堵造成的部分柱体不热问题，阀门的操作位置设计在侧方隐蔽处，不会破坏散热器整体的外观一致性。

　　设计过程中也充分考虑了不同装修风格的适配性，整体外轮廓采用平直规整的线条，没有多余的装饰性凸起，表面做平整化处理，不管是后续做白色喷塑还是其他配色的表面处理，都能和简约、北欧、新中式等常见的家装风格匹配。结构强度上，整体壳体采用一体化焊接成型的结构思路，所有流道的连接位置都做圆角过渡处理，减少焊接应力集中点，能够承受常规供暖系统0.4-0.6MPa的工作压力，适配绝大多数民用住宅供暖系统的压力工况，不会因为系统压力波动出现焊缝开裂的问题。

　　在建模过程中，所有装配位置都预留了合理的公差配合间隙，接口螺纹的尺寸严格遵循民用管路连接件的通用标准，不需要额外定制转接头就能和市面上常见的铝塑管、PPR管管件匹配，挂装点位的间距也和市面上通用的散热器安装支架尺寸兼容，安装工人不需要重新打孔定位就能直接替换同尺寸的旧散热器，降低老旧小区采暖设备更换的施工难度。流道内部的拐角位置都做了圆弧过渡，减少热水流动的阻力，降低整个供暖循环系统的水泵负载，在保证散热效果的同时，也能一定程度上降低采暖系统的运行能耗。
