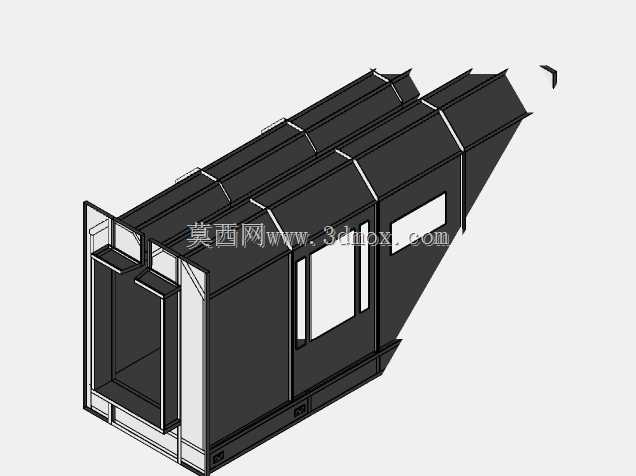

五米长参数化粉末涂装喷漆室结构

　　在金属构件表面处理的生产环节中，粉末涂装作业对作业空间的封闭性、气流组织合理性有明确要求，这款长度为5000mm的喷漆室，正是针对中小批量工件的粉末喷涂工序开发的专用作业空间结构。不同于常规固定尺寸的涂装室体，该结构采用参数化逻辑搭建，核心框架以标准化型钢作为受力基体，室体壁板采用模块化拼接设计，在5000mm的基准长度下配置4块围护面板，既能够保证室体的结构刚度，也能减少不必要的板材拼接缝隙，避免粉末外溢影响车间环境。从实际应用场景来看，这类喷漆室主要适配中小型五金构件、机械加工零件的静电粉末喷涂作业，作业时工件可通过端部开口送入室体内部，操作人员可在室体侧部的观察窗位置实时监控喷涂状态，侧部预留的窗口同时兼顾操作伸手作业、

　　日常室体内腔清理的功能，避免大面积开门造成的气流紊乱，保证粉末回收系统的负压稳定性。设计阶段优先考虑了不同产线的场地适配需求，参数化的建模逻辑支持对室体长度进行快速调整，当作业需求变化、需要适配更长工件喷涂时，仅需调整长度参数即可自动重构框架与壁板结构，当调整后的长度超过7500mm时，结构会自动匹配6块围护面板的排布方案，对应增加框架的中间加强筋位置，保证长尺寸室体的壁板不会因为跨度太大出现变形、密封失效的问题。从安装边界来看，5000mm长度的基准版本，室体的端部进料开口尺寸匹配常规小型悬挂输送链的通行宽度，底部框架预留了与车间地面预埋螺栓连接的固定孔位，侧部壁板的加强筋位置预留了粉末回收管道、照明灯具的安装接口，

　　不需要在现场安装时二次切割开孔，能够大幅缩短现场安装的周期。室体的斜顶结构设计并非单纯的造型选择，而是针对粉末喷涂作业的落尘特性优化，倾斜的顶板能够让附着在室体内顶的粉末自然滑落至室体下部的回收区域，避免平顶结构长期积粉、掉落至待喷涂工件表面造成涂层瑕疵。框架的型钢连接位置全部采用满焊后打磨的工艺结构建模，所有拼接缝隙处都预留了密封胶条的安装槽，能够保证室体在负压作业状态下不会出现无组织漏风，既可以减少外部灰尘进入室体影响喷涂质量，也能避免带粉末的气流外泄污染车间作业环境。在结构细节处理上，室体的观察窗采用双层边框设计，内层边框适配耐高温透明防护板，能够阻挡喷涂过程中粉末飞溅附着在玻璃上，外层边框做了圆弧过渡处理，

　　避免操作人员在靠近窗口作业时被尖锐边角磕碰。端部的工件进出口位置预留了软质密封帘的安装挂槽，作业时密封帘可以在不影响工件通行的前提下，尽可能缩小进出口的敞开面积，维持室体内的气流场稳定。对于结构设计从业者来说，这类参数化室体结构的建模思路具备很强的参考性，没有采用冗余的装饰性结构，所有的外形特征都服务于实际作业需求，尺寸边界的设置充分考虑了通用车间的层高、设备排布间距，5000mm的长度既能够满足多数中小型工件的喷涂作业空间需求，也不会占用过多的车间面积，同时模块化的板件设计也方便后期的运输与拆装，当产线调整搬迁时，室体可以拆解为独立的框架段与壁板，运输到新场地后快速拼接复原，不需要重新切割制作构件。
