八米长粉末涂装用油漆间结构设计

　　在金属构件表面处理的粉末涂装工序中，封闭作业的油漆间是保障涂装质量、控制漆雾扩散的核心配套设施，这类舱体式结构需要兼顾作业空间利用率、气流组织合理性以及不同产线的适配性，本次设计的涂装舱体针对中小批量结构件的粉末喷涂作业场景优化，可适配常规吊挂式喷涂线的通过需求。从实际使用场景来看，粉末喷涂作业过程中会产生大量悬浮的涂料颗粒，若没有封闭的舱体结构围挡，颗粒扩散到车间环境中不仅会影响其他工序的加工精度，还会带来职业健康隐患，同时开放式作业也无法保证喷涂区域的气流稳定，容易出现涂层厚度不均、边角漏喷等质量问题，这款八米规格的油漆间正是为了解决长条形结构件的整段喷涂需求设计，可覆盖常规长度的型材、结构框架类工件的一次性通过喷涂，无需分段作业。

　　设计过程中采用了参数化的逻辑搭建整体框架，核心的长度参数可根据车间实际的产线布局灵活调整，当舱体总长度超过7500mm时，侧部围护结构采用6块面板拼接组装，长度在7500mm以下时则采用4块面板的配置，这种分档设计既可以减少短尺寸舱体的拼接缝数量，提升舱体的整体密封性能，也能避免长尺寸舱体单块面板过大带来的加工、运输、安装难度，所有面板之间采用企口式拼接结构，配合密封胶条可有效防止漆雾从拼接缝隙溢出。舱体的主体框架采用型钢焊接成型，整体为长方体带端部收口的结构，一端设置工件进出的开口，配套可开合的检修门，侧部预留观察窗，方便作业人员在舱外观察内部喷涂状态，观察窗采用钢化玻璃材质，边框做密封压边处理，避免涂料颗粒附着在玻璃缝隙中难以清理。

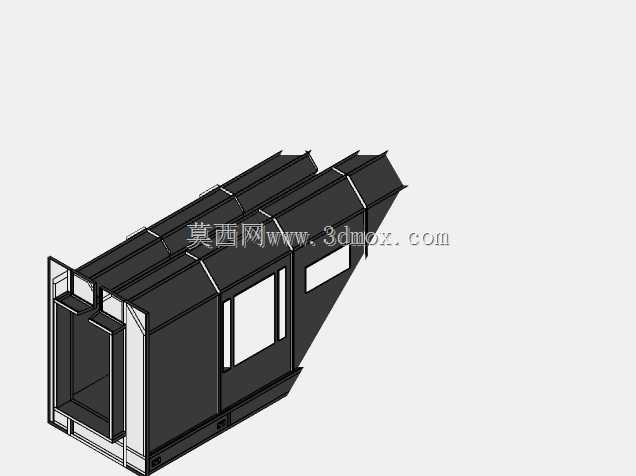

　　从安装边界来看，八米规格的舱体总长度为8000mm，宽度和高度按照常规粉末喷涂的作业空间预留，可兼容人工手持喷枪作业以及自动往复机喷涂的布置需求，舱体底部预留格栅板安装位以及废粉收集通道的接口，可直接对接车间的粉末回收系统，将未附着在工件上的粉末抽走回收再利用，降低涂料损耗。舱体的顶部预留照明灯具、过滤装置的安装点位，所有开孔位置都做了翻边密封处理，防止外部未经过滤的空气进入舱内干扰喷涂气流，也避免内部带漆雾的空气泄漏。在结构强度校核上，框架的型钢选型充分考虑了舱体围护面板的自重、顶部设备的载荷以及车间通风系统带来的负压载荷，避免长期使用过程中出现框架变形导致的密封失效问题，侧部面板采用模块化设计，单块面板的重量控制在两人可搬运的范围内，方便后期设备维护时的面板拆卸更换，也能适配不同车间的进场安装条件，无需大型吊装设备即可完成组装。

　　实际使用中，这类舱体的气流组织设计是核心，进风端设置在舱体顶部的均流层，经过初效过滤后的空气均匀送入舱内，在舱内形成从上到下的稳定气流，将喷涂产生的漆雾压向底部的抽风口，避免漆雾在舱内乱流反弹到已经喷好的工件表面造成涂层缺陷，端部的工件进出口设置风幕结构，进一步减少漆雾从开口处外溢的可能。针对粉末涂料的特性，舱体内壁全部采用光滑的防静电板材铺设，减少粉末在壁面的附着堆积，日常清理时只需用压缩空气吹扫即可完成壁面清洁，降低维护工作量。对比传统的砖砌喷涂房，这种模块化组装的金属结构油漆间施工周期短，可根据产线调整灵活移位，参数化的长度设计也能适配不同车间的场地条件，不管是新建涂装产线还是旧产线升级改造都能快速适配，在满足环保密封要求的同时，也能为喷涂作业提供稳定的作业环境，有效提升粉末涂层的成膜质量，减少涂料的无组织损耗。
