M4规格蝶形翼形手拧紧固螺母结构

　　日常做非标设备装配调试的时候，最常碰到需要频繁拆装、又没法随身带扳手的工位，比如小型试验台的护板快拆、电气柜内走线架的临时固定、桌面型工装的快速夹装调整，这时候普通外六角或者内六角螺母就显得很鸡肋——要么得找对应规格的扳手，要么拧的时候手指使不上劲，调试效率拉低不少。翼形螺母的设计初衷，就是完全跳过工具依赖，靠两侧伸出的翼片给手指提供足够的施力力臂，徒手就能完成拧紧和松脱操作，不需要额外配套工具，特别适合那些需要经常调整、拆卸频次高、拧紧力矩要求不算特别大的连接场景。

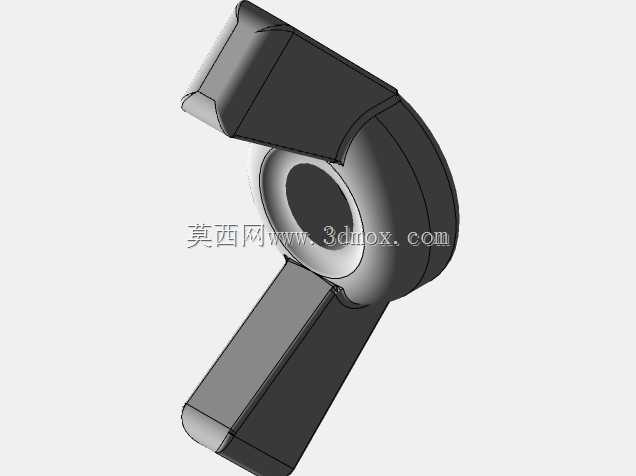

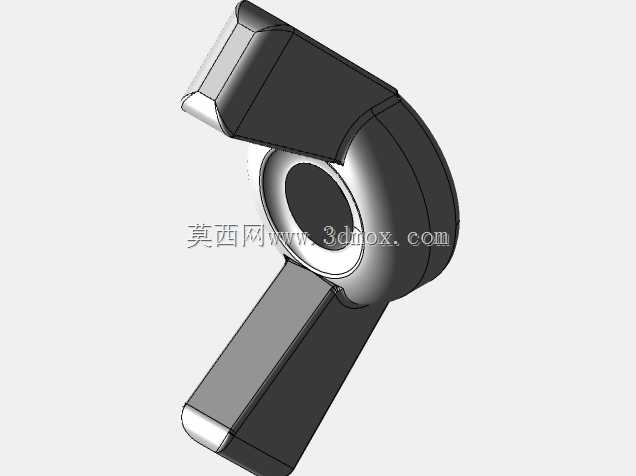

　　这次的M4翼形螺母，核心螺纹规格匹配公制M4粗牙螺纹，和市面上常规的M4螺栓、螺柱完全通用，不用做特殊的适配加工。设计的时候首先要考虑的是手指施力的舒适度，两侧翼片的弧度不是随便做的直角，而是做了贴合指腹的圆弧过渡，边缘做了倒钝处理，就算徒手用较大的力拧紧，也不会硌得手指疼，长时间反复拆装也不会磨手。翼片的长度是经过权衡的：做太长的话，整体安装占用的空间就会变大，在紧凑的安装空间里容易和周边的管线、其他结构件发生干涉；做太短的话，力臂不够，徒手拧的时候力矩上不去，连接容易松脱。最终的翼片长度控制在既能提供足够的拧紧力矩，又不会过度占用侧向安装空间的范围，适配大部分紧凑安装场景的边界要求。

　　中间的螺纹段做了加厚的环形基体，一方面是保证螺纹的啮合长度足够，M4规格的螺纹啮合长度控制在3倍螺距以上，避免螺纹滑牙，就算反复拆装也能保证足够的连接强度；另一方面加厚的基体可以在拧紧的时候给被连接件提供足够大的压紧接触面，不会因为压强过大压伤较软的被连接件表面，比如亚克力板、薄铝片、绝缘板这类材质的连接件，也不会因为压紧面太小出现压痕或者变形。

　　从安装边界来看，这个螺母的整体回转半径比同规格的六角螺母要大一些，所以在做安装位的结构设计的时候，需要给两侧翼片预留足够的转动空间，不能在翼片的转动路径上布置凸起的结构或者走线，不然拧紧的时候翼片会被挡住，没法拧到位。不过它的轴向安装厚度和同规格的厚六角螺母差不多，不会额外占用轴向的安装空间，对于轴向尺寸紧凑的连接位也能适配。

　　实际应用里，这类翼形螺母经常用在小型设备的检修门快拆、工装夹具的快速调整、摄影器材的辅助固定、3D打印机的平台调平、小型试验装置的样件装夹这些场景，不需要工具就能快速操作，不管是车间里的装配工做调试，还是终端用户做日常维护，都能快速上手，不用专门准备对应的扳手。设计的时候也考虑了不同使用场景的适配，整体结构没有应力集中的尖角，除了常规的金属材质加工，也适合用工程塑料注塑生产，针对一些需要绝缘、轻量化、防腐蚀的场景，比如电气设备、户外便携装置、水处理设备的非承力连接位，塑料材质的翼形螺母也能满足使用要求。

　　建模的时候，翼片和中间基体的过渡位置做了大圆角处理，避免应力集中，不管是金属压铸还是塑料注塑，都能减少成型缺陷，不会在过渡位置出现缩痕或者应力开裂的问题。螺纹部分采用标准公制粗牙螺纹的建模参数，和标准件的螺纹公差保持一致，加工出来的成品可以直接和市面上的标准M4紧固件互换，不需要单独做适配。很多新手做这类紧固件建模的时候，容易把翼片做成直角或者薄片状，实际生产的时候要么成型困难，要么使用的时候容易断裂，这个结构在翼片的根部做了加厚处理，就算施加较大的拧紧力，翼片也不会从根部断裂，耐用性更强。

　　在做设备选型的时候，要注意这类翼形螺母不适合用在大载荷、强振动的永久连接位，因为徒手拧紧的力矩有限，在强振动环境下可能出现松脱，这类场景还是需要配合防松垫圈或者使用需要工具拧紧的标准螺母。但对于需要频繁拆装、低载荷、追求操作效率的场景，它的优势是普通螺母完全比不了的，尤其是在售后维护、现场调试的场景下，不用带成套的扳手，靠手就能完成拆装，能省不少找工具、换扳手的时间，实际用下来的操作效率比用普通螺母高很多。
