在各类需要柔性支撑、缓动开合的机械结构场景里,这类伸展长度达400毫米的气撑构件是非常常见的功能部件,小到设备舱门的上掀支撑、工装夹具的开合定位,大到车辆尾门、设备检修盖的悬停固定,都能见到这类构件的应用。不同于刚性支撑件的硬连接特性,这类气柱依靠内部充入的惰性气体形成压力差,来提供平稳的支撑力输出,整个伸展和压缩过程没有突兀的力值跳变,能有效避免开合过程中结构碰撞带来的损伤,也能降低操作人员开合重型盖板时的施力负荷。

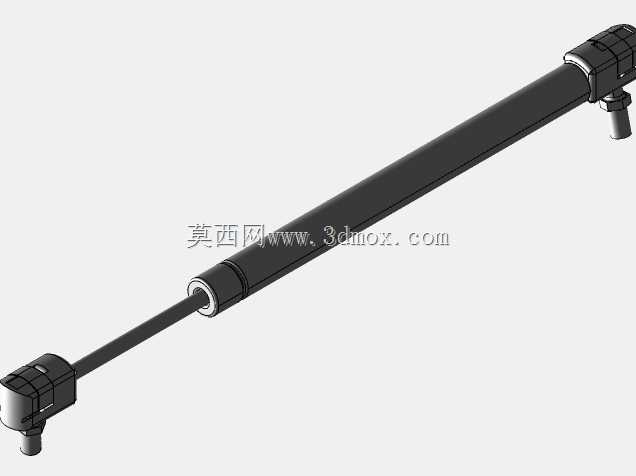

从结构设计逻辑来看,这款气柱采用了两端球头铰接的安装形式,这种连接方式的核心考量是抵消安装面的角度偏差,在气柱随活动构件摆动的过程中,铰接结构可以自适应调整连接角度,不会因为安装同轴度误差产生额外的径向载荷,避免杆体受弯导致密封件过早磨损。整个构件的主体缸筒采用光滑圆柱外形,没有多余的外置凸起结构,在安装布局时可以很好地嵌入构件间隙,不会和周边的管线、结构筋位产生干涉。活塞杆部分做了表面硬化处理,表面粗糙度控制在很低的水平,和缸筒端部的密封组件配合时,能长期保持密封性能,避免气体泄漏导致支撑力衰减。
在实际选型应用时,首先要确认的就是完全伸展状态下的安装边界,这款气柱完全伸展时的总长度为400毫米,对应的安装中心距就是两个铰接球头的中心间距,布局时需要预留足够的伸展空间,同时要核算压缩状态下的最小安装距,避免活动构件闭合时气柱被顶死造成结构损坏。支撑力的匹配需要结合被支撑构件的重心位置、开合角度来计算,通常会把气柱的支撑力设置为被支撑构件重量的1.1到1.3倍,既保证开合过程轻便,也能避免支撑力过大导致构件闭合时需要施加过大的下压力。
很多结构设计新手在布置这类气撑的时候,容易忽略力臂的变化规律,把铰接点的位置设置得离转动轴过近,导致气柱需要输出极大的力才能撑起构件,不仅会让气柱的选型规格变大,还容易在伸展末端出现冲击力过大的问题。合理的铰接点布置应该是在构件闭合状态下,气柱的轴线和转动中心形成足够的力臂,随着构件逐渐打开,力臂平滑变化,让整个开合过程的操作力保持在均匀舒适的区间。另外在安装方向上,通常建议把缸筒部分布置在靠近固定端的一侧,活塞杆朝下布置,这样可以让缸筒内的润滑油始终浸润密封件,延长构件的使用寿命,避免长期使用后密封件干磨出现漏气问题。
从三维建模的角度来说,这类气柱的模型构建需要重点关注几个关键尺寸:两端球头的连接螺纹规格、球头的摆动角度范围、缸筒的外径尺寸、活塞杆的直径、完全伸展和压缩状态下的总长,这些尺寸都是布局安装时必须要校核的干涉检查要素。建模时不需要过度拆解内部的密封件、活塞等细小结构,对于整机装配来说,保留外部的安装接口尺寸、外形轮廓、运动行程参数就足够支撑布局设计,过度细化内部结构反而会占用不必要的装配资源,影响大装配体的运行流畅度。
在日常的设备维护场景里,这类气柱属于免维护的标准部件,一旦出现支撑力衰减、漏气的问题直接整体更换即可,不需要拆解维修,所以在设计安装结构时,要考虑到后期更换的操作空间,两端的铰接固定点不要设置在需要拆解大量周边构件才能触及的位置,尽量做到可以直接拆卸固定卡扣就能完成气柱的更换。另外在布置气柱的走向上,要避免活塞杆表面被周边的尖锐构件刮擦,一旦活塞杆表面出现划痕,就会破坏密封面的完整性,很快就会出现气体泄漏的问题,所以如果安装环境里有较多飞溅的切屑、硬质杂物,需要考虑给活塞杆增加简易的防护套,避免表面损伤。
