滑动式插销式门栓锁具结构设计

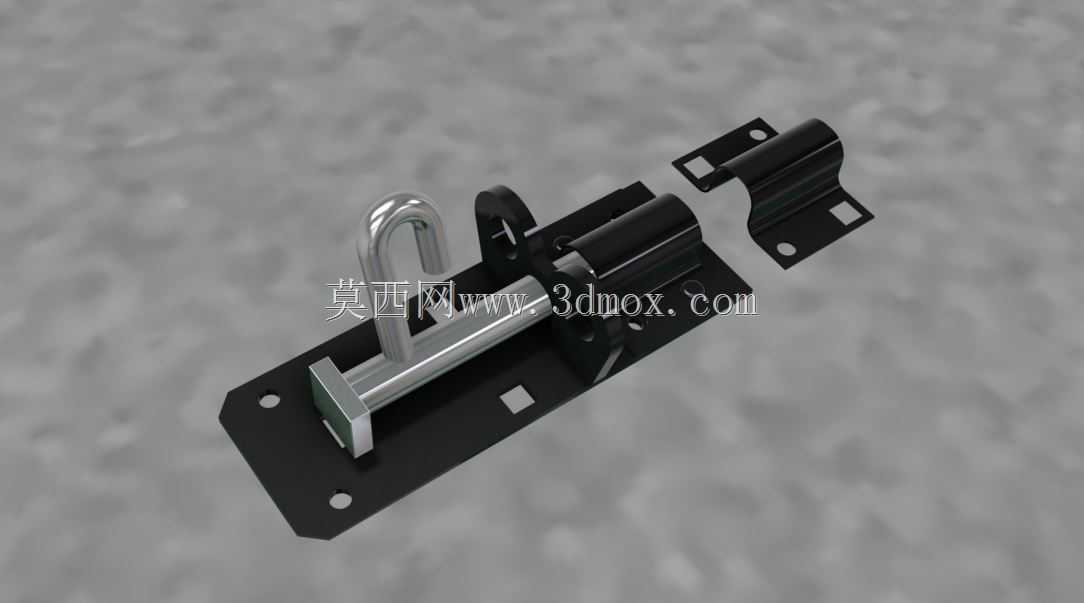

　　这款滑动插销结构在民用门窗、小型设备检修门、工业机柜侧门、户外配电箱防护门场景中应用十分广泛，核心作用是通过手动滑移实现门扇与门框的快速锁止与开启，无需额外配套锁具即可完成基础的位置固定，部分场景下还可配合挂锁实现额外的防盗锁止功能。从结构组成来看，整套构件包含固定在门框侧的带孔安装座、固定在门扇侧的导向支座、可沿轴向滑动的锁舌杆、配套的复位限位结构，以及锁止状态下与挂锁配合的锁孔位。设计过程中首先考虑的是手动操作的顺畅度，锁舌杆的外径与导向支座的内孔采用间隙配合，配合公差控制在H8/f7区间，既保证滑动过程无卡滞，又不会因间隙过大导致锁舌晃动，出现锁止对位不准的问题。安装边界方面，整套结构采用平板式安装面，

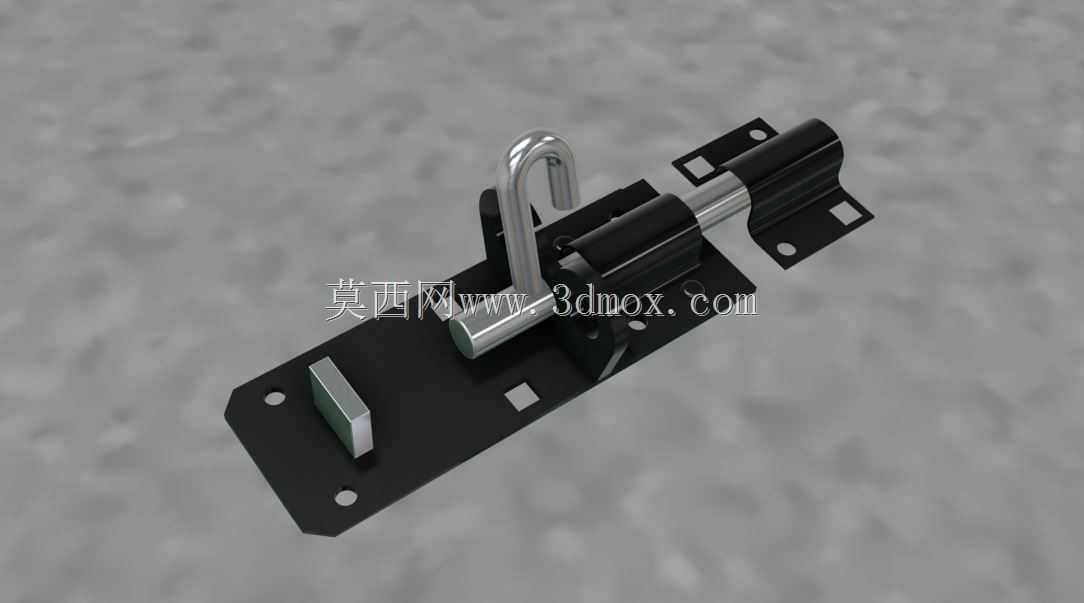

　　两个安装支座的底板均预留沉头安装孔，可直接通过自攻螺丝或者机螺钉固定在木质、金属、复合板材的安装面上，安装时需要保证两个支座的同轴度误差不超过0.2mm，否则长期使用后会出现锁舌磨损、滑动阻力增大的问题。锁舌的有效行程经过反复校核，完全伸出时插入门框侧安装座的深度不小于15mm，能够承受常规的横向冲击力，不会因外力冲撞导致锁舌脱出；锁舌完全缩回时，端部不会超出门扇侧导向支座的端面，避免门扇开关过程中锁舌刮蹭门框或者周边构件。结构上的挂锁位设置在锁舌杆靠近操作端的位置，当锁舌完全伸出进入锁止位时，锁杆上的通孔刚好与导向支座上的挂锁耳板对齐，此时可穿过挂锁限制锁舌的轴向移动，实现二次锁止。操作端的弯形拉手采用圆弧过渡设计，没有尖锐棱角，

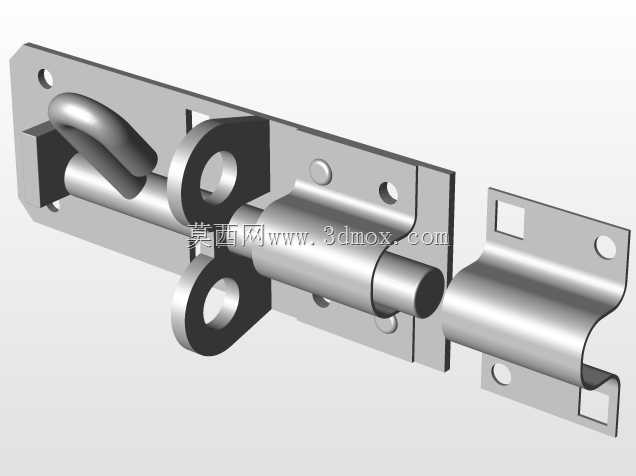

　　手动推拉时贴合手指施力角度，即便戴薄劳保手套操作也能顺畅施力，不会出现打滑的问题。导向支座上设置的两个环形耳板，除了作为挂锁的配合结构外，还能对锁舌杆形成多点支撑，相比单导向孔的结构，大幅降低了锁舌杆受径向力时的弯曲变形量，提升了结构的抗破坏能力。安装底板的厚度根据应用场景不同有不同的选型逻辑，用于轻型室内门时底板厚度可选用1.5mm的冷轧钢板，用于户外机柜或者工业设备门时则需要选用2mm以上厚度的板材，同时表面做镀锌或者喷塑处理，提升防潮防锈能力。在实际装配调试中，需要注意门框侧安装座的导向孔倒角处理，倒角角度控制在30度，方便锁舌伸出时顺利导入孔位，即便安装时存在小幅的位置偏差，也能通过倒角的引导作用完成锁止，

　　降低现场安装的对位精度要求。锁舌杆的表面粗糙度控制在Ra1.6以下，减少滑动过程中的摩擦阻力，长期反复使用也不会出现明显的磨损卡顿。整套结构没有复杂的弹性零件或者传动构件，所有零件均为冲压或者车削加工成型，加工工艺简单，装配难度低，后期维护也十分方便，出现磨损后仅需更换对应零件即可，无需整体更换整套锁具。在设备检修门的应用场景中，这种插销结构还可以配合安全联锁开关使用，当插销未完全锁止时，设备无法启动，避免检修门意外开启引发安全事故。针对户外使用场景，结构上避免了容易积水的凹槽设计，所有连接位置都采用平滑过渡，减少雨水积存导致的锈蚀问题，安装孔位的沉头设计可以让螺钉安装后与板面齐平，不会出现凸起刮蹭过往人员或者物品的问题。
