钢管桁架式赛车防滚车架结构设计

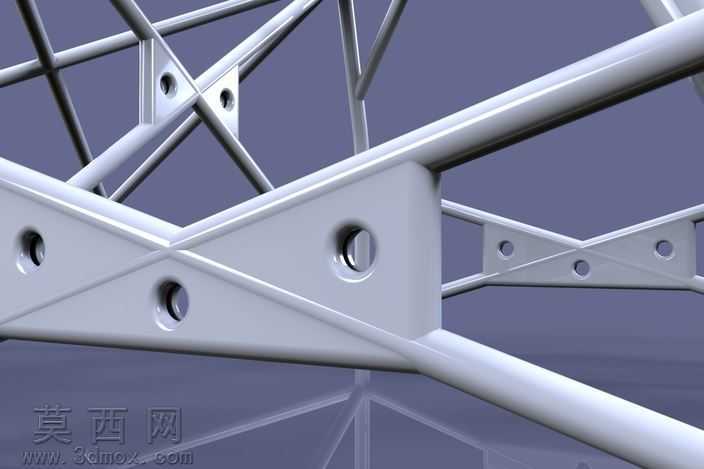

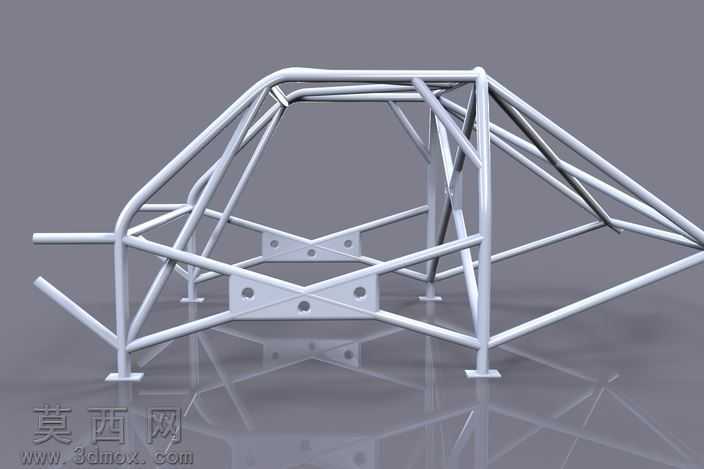

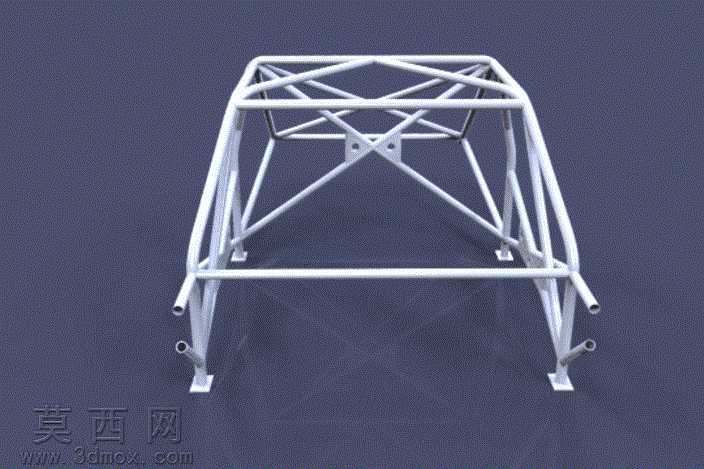

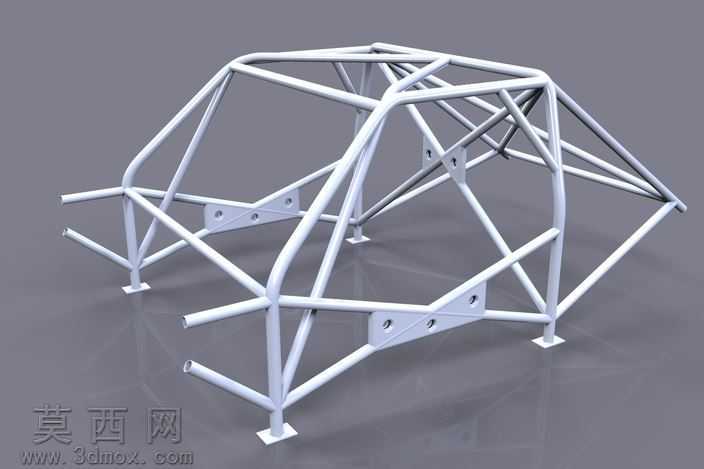

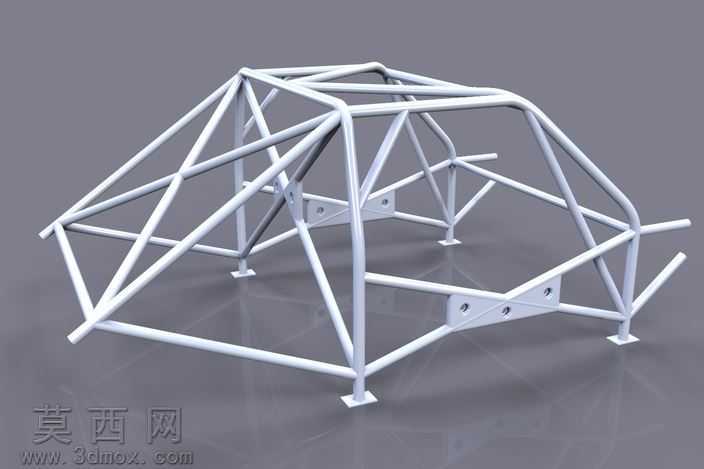

本作品为赛车专用笼式防滚车架三维建模成果，建模过程围绕赛车竞技场景的安全性能与轻量化需求展开，采用参数化建模方式搭建整体桁架结构。建模阶段首先依据赛车座舱布局、动力总成安装点位、悬架连接硬点确定基准坐标系，逐根绘制钢管的中心路径，通过扫掠特征生成等壁厚钢管实体，所有管材衔接位置均做相贯线精准处理，保证焊接贴合面的建模精度，避免出现结构干涉或应力集中的尖锐衔接结构。材质设定上，主体车架选用高强度冷拔无缝钢管材质参数，在渲染环节赋予金属哑光银白漆面材质，通过环境光遮蔽效果凸显桁架结构的空间层次感，背景选用低饱和度深灰纯色，突出车架本身的结构线条，渲染视角选取前侧45度正视角度，完整呈现车架前部安装支座、侧边防撞结构、顶部防滚环、后部动力安装位的整体布局。结构设计层面，整体采用空间桁架力学结构，顶部设置闭合环形主防滚环，前部设置前倾式副防滚环，侧面通过斜向交叉支撑管连接前后防滚结构，底部设置横向贯通的边梁与底部交叉加强管，前后悬架安装位置均做加厚支座结构建模，预留出螺栓安装孔位，座舱区域预留出足够的驾驶员乘坐空间与转向、踏板机构的安装余量，所有斜向支撑的角度均经过力学传导路径优化，能够在车辆发生翻滚、碰撞时将冲击力快速分散至整个车架结构，避免局部结构溃缩侵入座舱空间。设计思路上兼顾竞技改装的实用性，所有管材规格统一，降低加工下料的难度，衔接节点均设计为便于焊接的贴合结构，未出现复杂异形曲面构件，在保证结构抗扭刚度、防滚安全性能的前提下，尽可能减少冗余管材的使用，实现车架整体的轻量化控制，模型完整还原了钢管笼式车架的所有结构细节，可用于赛车改装设计参考、车架力学仿真分析的基础模型使用。
