多通路集成式空气导流轴结构设计

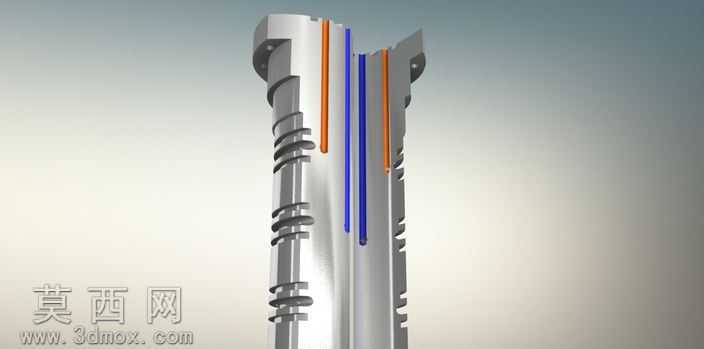

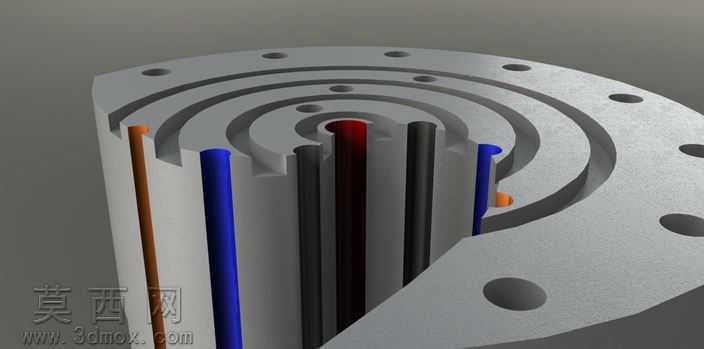

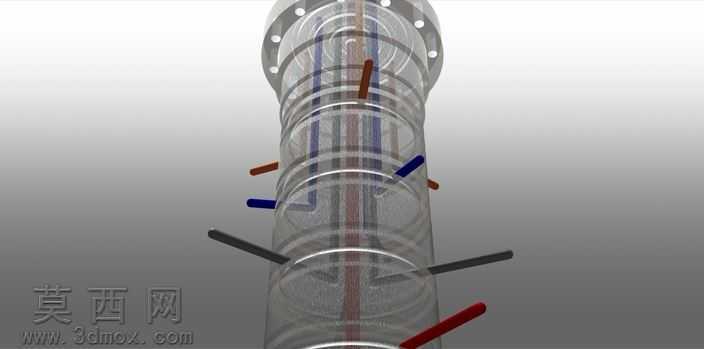

本作品为多通路集成式空气导流轴，采用Autodesk Inventor完成全参数化三维建模，建模过程中优先以旋转凸台命令构建轴体的主体回转基体，针对轴身周向分布的多道环形密封槽，采用环形阵列切除的方式保证槽体间距、槽深尺寸的一致性，避免逐个特征绘制产生的尺寸误差。轴体侧面的多组独立气路通道采用扫掠命令构建，沿轴身轴向平行排布的不同管径气路分别对应独立的压缩空气输送通路，建模时严格控制各气路的壁厚参数，保证高压气体输送过程中轴体结构强度满足工况要求，同时避免不同气路之间出现贯通干涉。渲染阶段采用金属镀铬材质赋予轴体主体，还原金属轴件表面的高反光金属质感，对不同气路的外露端口分别赋予橙色、蓝色的工程塑料材质，通过色彩区分不同气路的功能属性，便于装配调试阶段快速识别对应通路，场景采用柔和的渐变环境光，弱化硬阴影对轴体细节结构的遮挡，清晰展现轴身的阶梯结构、密封槽细节、气路排布特征。结构设计上，该导流轴集成了旋转转接与压缩空气导流的双重功能，可在随配套机构旋转的同时，稳定向多个气动组件输送独立通路的压缩空气，解决了旋转工况下多气路同步供气的管路缠绕问题，轴体端部设计有安装定位凸台与连接孔位，可直接与对应旋转机构完成装配，无需额外设计转接工装。设计思路围绕气动旋转工位的实际使用需求展开，摒弃传统多管路分散排布的结构，将多组气路集成于单根轴体内部，在保证轴体自身结构强度的前提下压缩整体安装空间，各气路之间预留足够的壁厚间隔，避免高压供气过程中出现窜气、漏气问题，轴身的环形密封槽可适配对应规格的密封圈，保证旋转状态下各气路的密封性能，可广泛应用于带旋转动作的自动化气动工位中，为多个同步动作的气动元件提供稳定的压缩空气供给。
