四线抛丸作业区配套除尘系统布局设计

　　这套布局针对军工工厂老线改造的抛丸工序作业区设计，覆盖四条并行抛丸工位的粉尘收集需求，核心配置四台圆形袋式除尘器，最终收集的粉尘通过卸灰结构直接排入旁侧铁路货运线的停靠货车，省去中间转运存储环节，适配老厂区原有物流动线，避免额外增设储灰设施占用有限的车间场地。

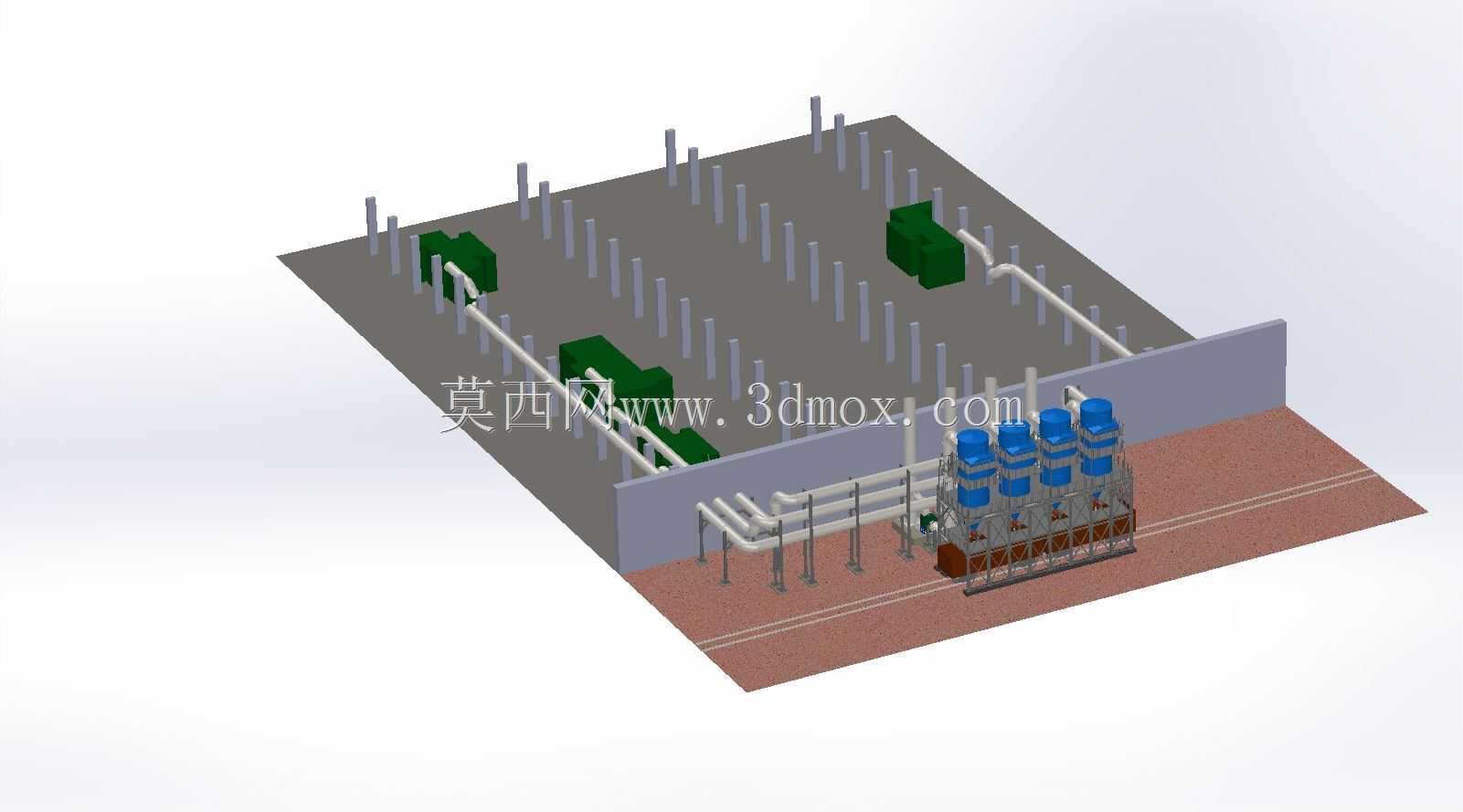

　　从现场安装边界来看，整个系统沿抛丸室外侧的狭长区域布置，主管道顺着车间立柱间隙排布，避开原有厂区的起重设备作业半径、人行通道以及物料运输路线，所有支管从对应抛丸工位的顶部集尘罩接口接出，顺着墙体与立柱的走向倾斜布设，管道坡度控制在千分之三以上，避免管内积尘造成堵塞，管道支架直接利用原有厂房的立柱预埋件固定，减少额外的地面基础施工，适配老厂区地面荷载有限、不宜大规模开挖做基础的现状。

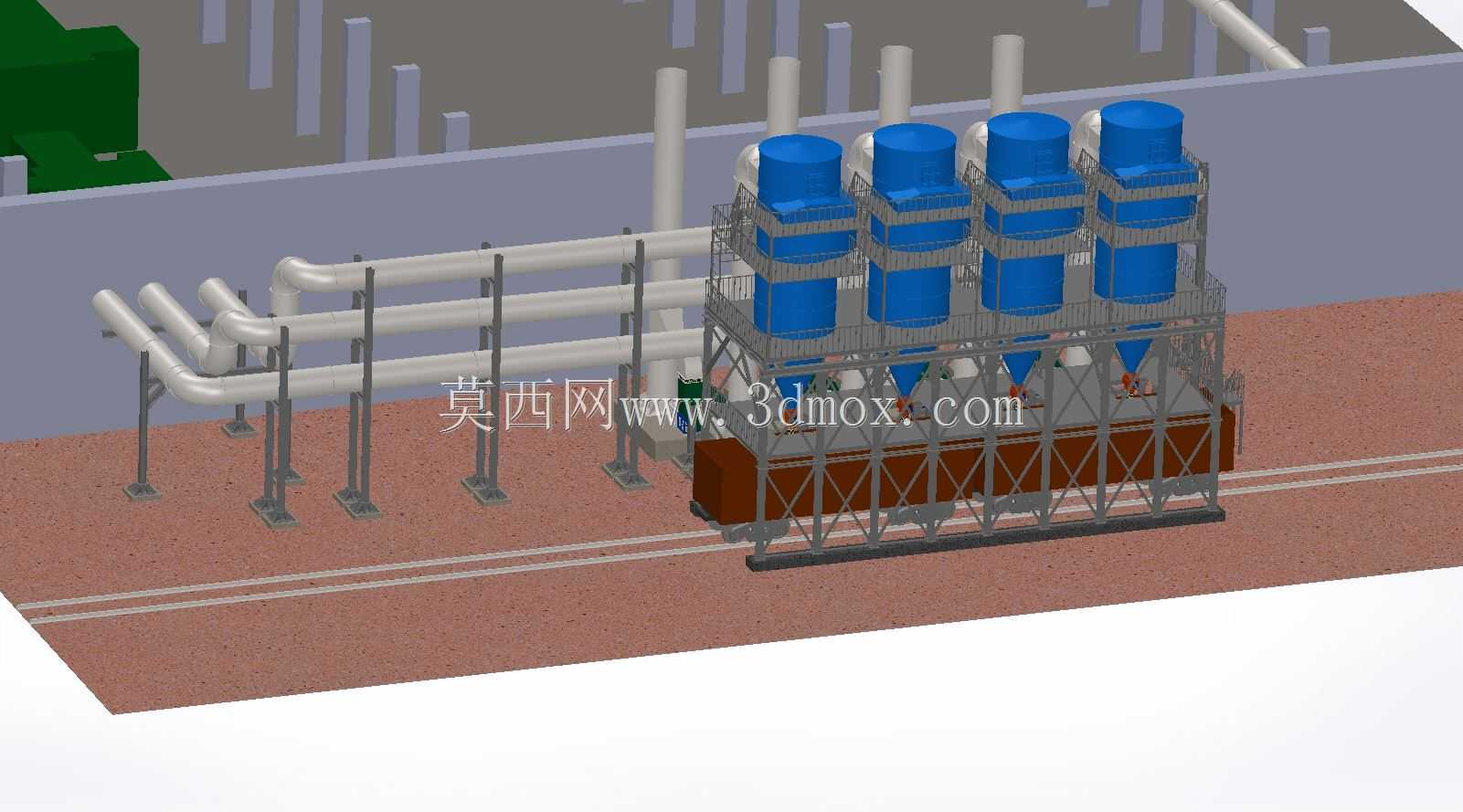

　　设计阶段首先核算了四条抛丸线同时作业时的总产尘量，单台圆形袋式除尘器的处理风量匹配单条抛丸线满负荷运行时的含尘废气量，四台设备并联布置在靠近铁路线的区域，缩短卸灰口到铁路货车停靠位的距离，卸灰口高度直接匹配货运车厢的装料高度，无需额外增设提升输送设备，降低系统整体的运行能耗与故障点。管道流速控制在18-22m/s的合理区间，既保证粉尘能够被气流携带不沉降，又避免流速过高造成管道内壁的磨损，弯头位置全部采用大曲率半径的耐磨弯头，对应抛丸工序产生的金属氧化皮、钢丸碎屑等磨琢性强的粉尘特性，延长管道的使用寿命。

　　实际应用场景中，抛丸工序作业时会产生大量的金属粉尘、破碎钢丸以及氧化皮碎屑，这类粉尘如果无组织扩散，不仅会造成车间内能见度下降，影响作业人员的操作视线，还会加速车间内其他设备的运动部件磨损，存在粉尘燃爆的安全隐患，这套除尘系统通过各工位的集尘罩形成定向负压气流，将产尘点的含尘空气全部抽吸进入管道，送入袋式除尘器过滤后达标排放，过滤下来的粉尘直接卸入铁路货车运走，适配工厂原有通过铁路运输工业废弃物的物流体系，不需要额外安排汽车转运，减少厂内的二次扬尘风险。

　　布局设计时充分考虑了老厂区的现有空间限制，没有占用抛丸作业区的工件上下料空间，所有管道的架设高度都满足车间内叉车、平板车的通行要求，除尘器的检修通道预留了足够的宽度，方便后期更换滤袋、检修脉冲喷吹结构，设备的基础直接做在原有地面的硬化层上，通过验算荷载满足设备满负荷运行加上灰斗存灰的总重量要求，不需要对原有地面进行加固处理，大幅降低改造施工的周期与成本。四台除尘器的控制采用联动设计，可根据实际开启的抛丸线数量自动调整对应风机的运行频率，在保证各工位集尘效果的前提下降低运行能耗，避免单条线作业时四台除尘器全功率运行造成的能源浪费。管道的支吊架间距严格按照工业管道设计规范设置，在管道与设备接口的位置增设软连接，隔绝设备运行时的振动传递到管道系统，避免长期运行后管道焊缝开裂、支架松动的问题。整个系统的布局完全贴合老厂区的现有建筑结构与生产动线，不需要对原有厂房结构、生产设备位置做改动，能够在不停产或者短时间停产的情况下完成安装调试，适配老厂改造项目的实际施工条件。
