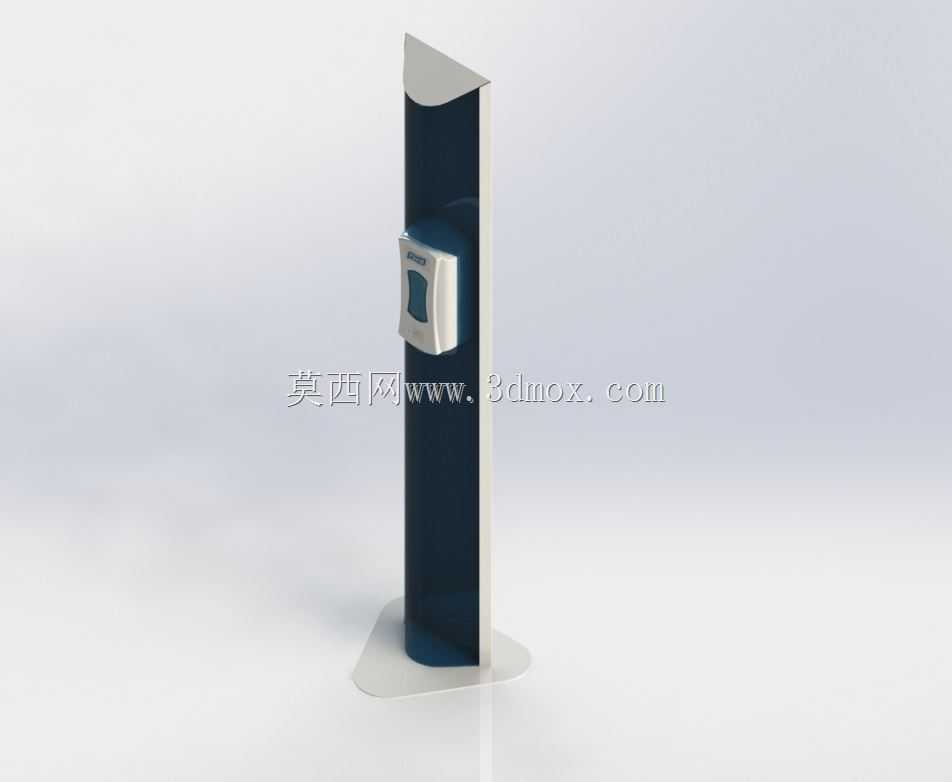

立式免接触手部消毒装置结构设计

　　这款立式免接触手部消毒装置，主要面向人流量密集的公共场景布设，包括医院门诊入口、商超出入口、写字楼大堂、学校教学楼入口、餐饮门店进门区域等，解决传统按压式消毒设备易造成交叉接触感染的痛点，无需使用者手部触碰设备出液部位，即可完成手部消毒作业，适配凝胶型免洗消毒洗手液、喷雾型消毒水剂两种常见消毒介质，可根据布设场景的使用需求灵活更换出液泵头模块。从结构设计逻辑来看，整体采用立式落地布设方案，底部设置椭圆形配重底座，底座采用圆角过渡设计，避免尖锐棱角磕碰过往行人，底座内部预留配重块安装腔，可根据实际使用场景的人流碰撞风险，选择灌注水泥配重或者加装铸铁配重块，保证设备在受到轻微外力碰撞时不会发生侧翻，底座与主立柱之间采用隐藏式螺栓连接，

　　安装时无需在地面打孔破坏铺装层，可根据场地消杀点位的调整需求灵活挪动位置，无需复杂的拆装作业。主立柱采用窄边立式长条形结构，截面为带圆弧过渡的矩形，整体厚度控制在120mm以内，贴墙布设时不会过多占用通行空间，立柱内部预留出液管路、控制模块、供电模块的安装腔体，供电模块支持干电池供电与外接低压直流供电两种模式，干电池供电模式下可满足无外接电源的临时布设场景使用，比如展会入口、临时核酸检测点、户外促销活动现场等，外接电源模式适合长期固定布设的点位，减少电池更换的运维工作量。出液控制模块采用红外感应触发逻辑，感应窗口设置在出液嘴下方150mm位置，感应距离可根据使用需求在50mm-150mm区间内调整，

　　避免人员路过时误触发出液造成消毒介质浪费，出液量也可通过模块上的调节旋钮进行调整，单次出液量控制在1ml-3ml区间，既保证手部消毒的介质用量足够，又避免出液过多造成浪费或者滴落到地面造成清洁隐患。出液单元设置在立柱中部偏上的位置，高度距离地面约1100mm，符合大多数成年人站立时手部自然伸出的高度，无需弯腰或者抬手过高即可完成消毒动作，适配不同身高的使用人群，包括青少年群体、乘坐轮椅的残障人士都可轻松将手部伸到感应区域完成消毒。设备外壳采用分体式卡扣结构，立柱前壳与后壳之间通过隐藏式卡扣连接，日常维护更换消毒介质、检修电路模块时，无需借助专用工具即可拆开前壳完成操作，外壳表面采用哑光抗菌涂层处理，不易残留指纹与污渍，

　　日常清洁时只需用湿抹布擦拭即可，涂层本身添加抗菌成分，可减少表面细菌滋生。设备顶部采用斜切式收边设计，既提升整体外观的简洁感，也避免顶部平面积灰，减少日常清洁的工作量，出液嘴下方设置可拆卸的接液托盘，托盘采用卡扣式安装，可定期拆下清理残留的消毒介质，避免消毒介质滴落到地面造成地面湿滑，引发行人滑倒的安全隐患。从安装边界来看，设备整体落地占用的平面尺寸约为300mm*400mm，布设时只需预留半径500mm的操作空间即可满足使用需求，不会对通道的正常通行造成阻碍，设备整体重量在无配重状态下约为4kg，加装配重后总重量约为12kg，单人即可完成搬运与布设作业，无需多人配合安装。在结构强度设计上，立柱采用1.5mm厚的ABS工程塑料注塑成型，具备足够的抗冲击性能，日常使用中受到行李、购物车的轻微碰撞不会发生变形或者开裂，底座采用2mm厚的工程塑料注塑，承重能力可达50kg以上，不会因为长期放置配重块发生底座变形。设备的管路连接采用快插式接头，更换消毒介质瓶时只需将管路插入新的介质瓶即可，无需复杂的管路连接操作，降低运维人员的操作门槛，控制模块采用灌封处理，具备一定的防水防潮能力，即使在湿度较高的餐饮后厨入口、游泳馆入口等场景布设，也不会因为环境湿度高造成电路短路故障。
