透明壳体卡套接头式流体过滤装置

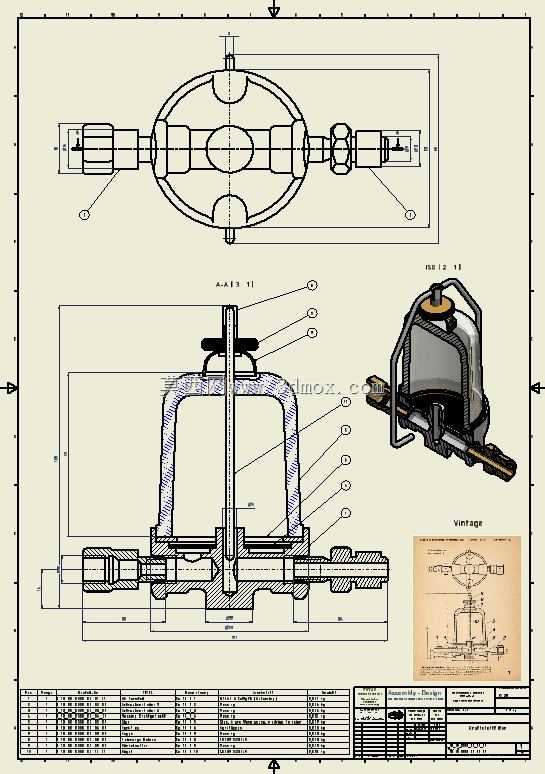

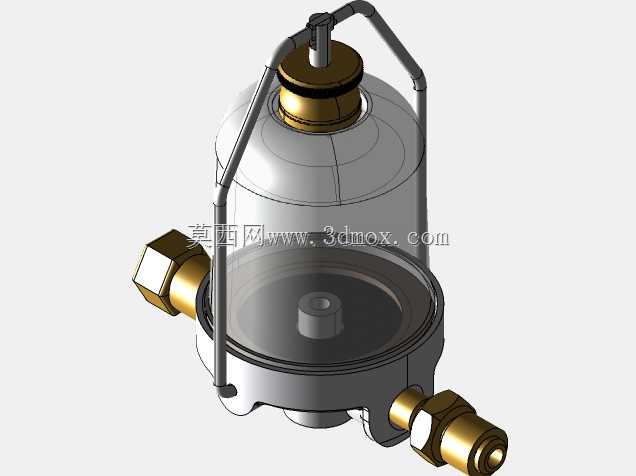

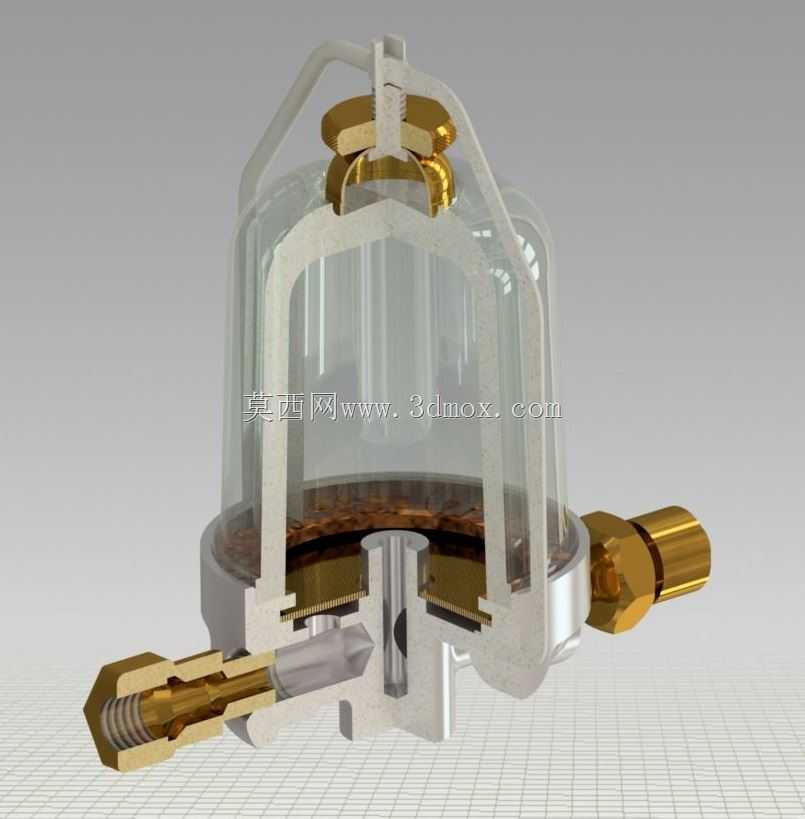

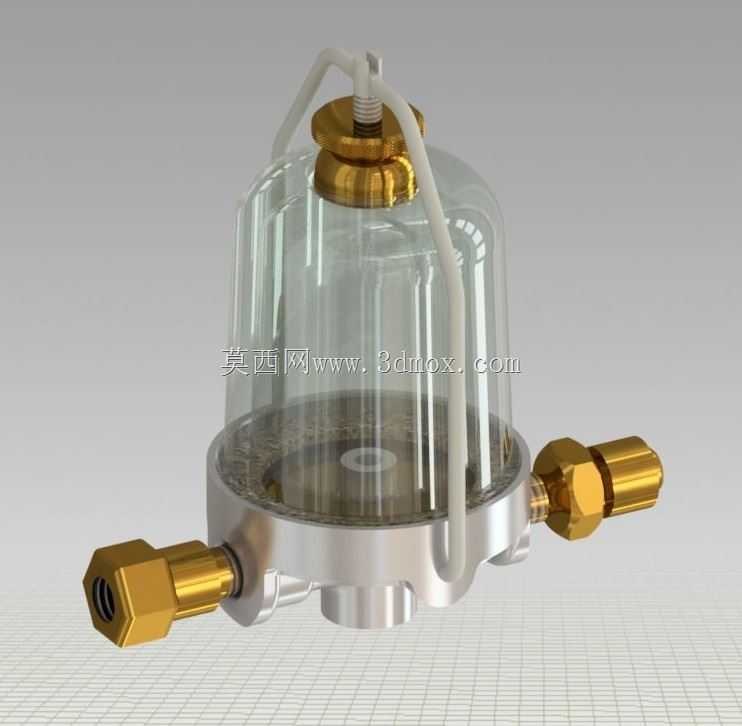

　　两侧的外螺纹卡套式接头是这款产品的核心接口设计，卡套接头不需要额外缠绕生料带或者加装密封垫，只需要将对应外径的金属管路插入接头，拧紧锁紧螺母就能依靠卡套的刃口切入管壁实现密封与固定，非常适合小通径的紫铜管、不锈钢硬管连接场景，安装时不需要对管路做复杂的翻边或者焊接处理，现场装配效率远高于传统的螺纹接头。在功能设计上，过滤元件被安置在透明罩内部的基座定位槽上，流体从一侧接头进入腔体后，会透过滤芯从中心通道流向另一侧出口，所有大于滤芯精度的杂质都会被截留在透明罩的下部空间，不会随着流体进入下游回路，因为透明罩是全周可视的，运维人员站在设备旁就能直接看到内部杂质堆积的高度，不需要像全金属过滤器那样拆开检查，能精准把控滤芯更换的时机，在小型流体回路、实验室气路、小型液压润滑支路以及燃油输送辅助回路中，这类带透明观察腔的过滤装置一直是运维人员偏好的选型方向，毕竟不需要拆解就能直接观察滤芯截留杂质的状态，能大幅降低日常巡检的工作量，也能避免因为滤芯堵塞未及时发现导致的回路压降过大、下游元件气蚀或者供油不足问题。从结构设计逻辑来看，这款过滤装置采用上下分体式装配结构，下部基座采用金属机加工成型，兼顾安装强度与接口密封可靠性，上部透明罩采用高透光耐油工程材质或者钢化玻璃材质，通过顶部的压紧结构配合密封胶圈实现腔体密封，顶部的提手结构既可以作为拆装时的受力点，也能在日常维护时辅助固定滤杯位置，避免拆卸过程中透明罩滑落磕碰损坏。

　　既不会因为过早更换滤芯造成耗材浪费，也不会因为更换不及时导致滤芯击穿、杂质进入下游精密元件。从安装边界来看，这款过滤器的整体高度控制在紧凑区间，两侧接头的中心距适配常规小通径管路的排布间距，底部带有预留的安装定位凸台，可以通过支架直接固定在设备面板或者机架立面上，不会占用过多的安装空间，不管是集成在小型液压站的出油支路上，还是安装在实验室分析仪器的气路入口处，或者是配套小型内燃机的燃油输送回路，都能灵活适配安装空间。设计过程中需要重点考量几个核心公差配合：首先是透明罩与金属基座的配合止口公差，止口的间隙需要控制在合理范围，既要保证密封胶圈有足够的压缩量实现高压下不渗漏，也要避免间隙过小导致透明罩装配时受应力开裂，尤其是在低温工况下，

　　透明材质的韧性下降，过盈量过大会直接导致滤杯碎裂泄漏；其次是两侧卡套接头的同轴度，接头与基座的连接螺纹需要保证与内部流道的同轴度，避免卡套装配后出现偏斜导致管路安装应力集中，长期振动工况下出现接头松动漏油；另外顶部的压紧结构需要设计均匀的施力结构，不能单点压紧透明罩，否则会导致局部应力过大出现裂纹，这款产品采用的顶部环形压盖配合中心螺栓的结构，就能将锁紧力均匀分布在透明罩的上端面，配合环形密封垫实现可靠密封。在实际工况适配中，这类小通径透明过滤器通常适配10bar以下的工作压力，适用的流体介质包括润滑油、轻质燃油、压缩空气以及部分无腐蚀性的化工流体，滤芯可以根据不同的过滤精度需求选择金属网、玻纤或者纸质滤芯，

　　满足不同场景下的杂质截留需求，比如在润滑回路中通常选用20-50微米精度的金属网滤芯，可以反复清洗使用，在燃油回路中可以选用10微米精度的玻纤滤芯，实现更精细的杂质过滤保护下游喷油元件。很多现场改造场景中，运维人员会特意选用这类透明结构的过滤器替代原来的全金属过滤器，主要原因就是故障排查效率更高，当回路出现流量不足问题时，不需要拆解管路就能直接判断是不是过滤器堵塞导致的，能大幅缩短设备故障停机时间，尤其是在连续运行的生产设备上，每减少一分钟的停机时间就能减少对应的生产损失，这也是这类可视结构过滤装置在工业现场长期被广泛应用的核心原因。建模过程中需要重点还原几个细节结构：一是卡套接头的刃口结构与锁紧螺母的防滑纹理，保证装配示意的准确性；二是透明罩的壁厚均匀性，避免渲染时出现透光不均的问题；三是内部滤芯的定位结构与密封胶圈的安装槽位置，还原真实的装配关系；四是顶部提手的弯折弧度与焊接位置，保证结构强度的示意准确。
