偏心轮式径向双接口流体输送构件

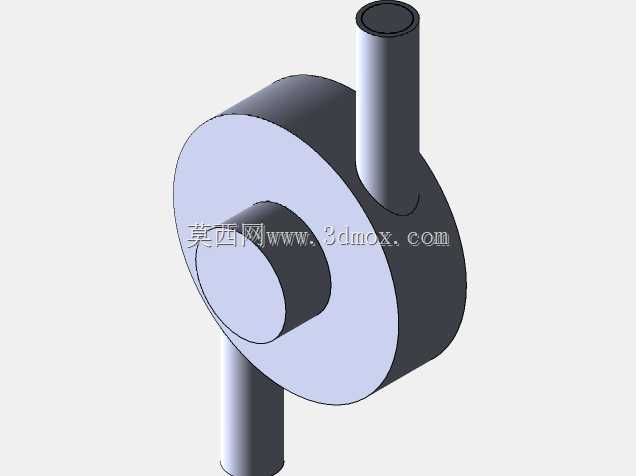

　　在中小流量流体输送系统的布局设计中，这类偏心轮构型的径向双接口构件，常被集成在紧凑型容积式流体输送单元的核心位置，适配小功率驱动端的安装需求，多用于实验室小型试剂输送、桌面级冷却循环回路、小型润滑系统供油这类对安装空间有严格限制的场景。不同于常规轴向进出的轮式泵体结构，该构件采用径向垂直布置的双管路接口，两个接口分别沿轮体的径向垂直向外延伸，接口轴线与轮体中心轴线呈空间垂直状态，这种布局能大幅压缩构件沿驱动轴轴向的安装尺寸，在轴向空间局促的设备内腔中，可直接通过径向管路完成流体的导入与导出，无需额外加装90度转向接头，减少管路连接点的泄漏风险。从结构设计逻辑来看，轮体主体采用偏心式腔体构型，轮体中心的凸台为驱动轴安装位，

　　凸台内径与驱动轴采用过渡配合，搭配平键槽传递扭矩，当驱动轴带动轮体转动时，腔体内的偏心容积腔会随转动角度变化产生周期性的容积差，配合外置的单向阀组即可完成流体的吸入与压出动作。两个径向接口的内径尺寸保持一致，接口端部采用标准圆柱管螺纹的适配结构，可直接对接同规格的流体管路，接口与轮体主体的衔接处做了圆弧过渡处理，避免流体在转向位置产生涡流滞流，同时降低衔接位置的应力集中系数，提升构件在交变压力下的结构强度。轮体的外圆面为密封配合面，加工时需保证圆柱度公差在0.02mm以内，表面粗糙度控制在Ra1.6以下，可直接与外置的密封环、泵壳内腔形成滑动密封副，无需额外加装衬套即可满足低压流体输送的密封要求。安装边界方面，

　　轮体主体的最大外径为核心安装尺寸，安装时需保证轮体外圆与泵壳内腔的同轴度公差不超过0.03mm，避免转动过程中出现密封面偏磨导致的泄漏问题；两个径向接口的外伸长度需匹配泵壳上的开孔位置，接口端面与泵壳外壁的预留间隙控制在2-3mm，方便安装管路锁紧螺母，同时避免转动过程中接口与泵壳发生运动干涉。驱动轴安装凸台的轴向长度需匹配驱动端的轴承安装位，凸台端面与轴承内圈的贴合面需保证平面度公差，避免轴系转动时出现端面跳动。在实际选型适配中，这类构件更适合输送粘度在1-150cSt的无固体颗粒流体，工作压力范围通常在0.1-0.6MPa之间，转速适配区间为100-500r/min，过高的转速会导致腔体内流体充液不足，降低容积效率，

　　过低的转速则会使输出流量脉动过大，影响下游回路的稳定性。建模过程中，偏心腔体的偏心距是核心设计参数，偏心距的大小直接决定了单转的排量，偏心距越大单转排量越高，但对应的轮体转动所需的驱动扭矩也会同步提升，同时径向接口的通流面积需与腔体最大排量匹配，避免通流面积不足导致的流体节流损失。轮体与接口的衔接位置采用等壁厚设计，壁厚根据工作压力做强度校核，低压工况下壁厚取3-4mm即可满足强度要求，若用于高压工况则需适当增加壁厚，并在衔接位置增设加强筋结构。不同于齿轮式、叶片式的输送构件，这种偏心轮式结构的运动部件更少，仅需单个轮体即可完成容积变化动作，零件加工难度低，装配工序少，后期维护时仅需更换外圆面的密封环即可恢复密封性能，维护成本更低。在管路布局时，两个径向接口可根据实际安装需求调整周向位置，建模时可通过参数化驱动调整接口的周向角度，适配不同设备的管路走向，无需重新设计轮体主体结构，具备较好的结构通用性。需要注意的是，该构件本身不包含单向阀组与密封端盖，实际应用时需搭配对应的泵壳、端盖、单向阀、密封件组成完整的输送单元，建模时已预留了各配合面的公差带，可直接导出工程图用于零件加工，配合面的尺寸公差按IT7级精度设置，满足常规机械加工的精度要求。
