立式带座轴承壳体工程结构设计

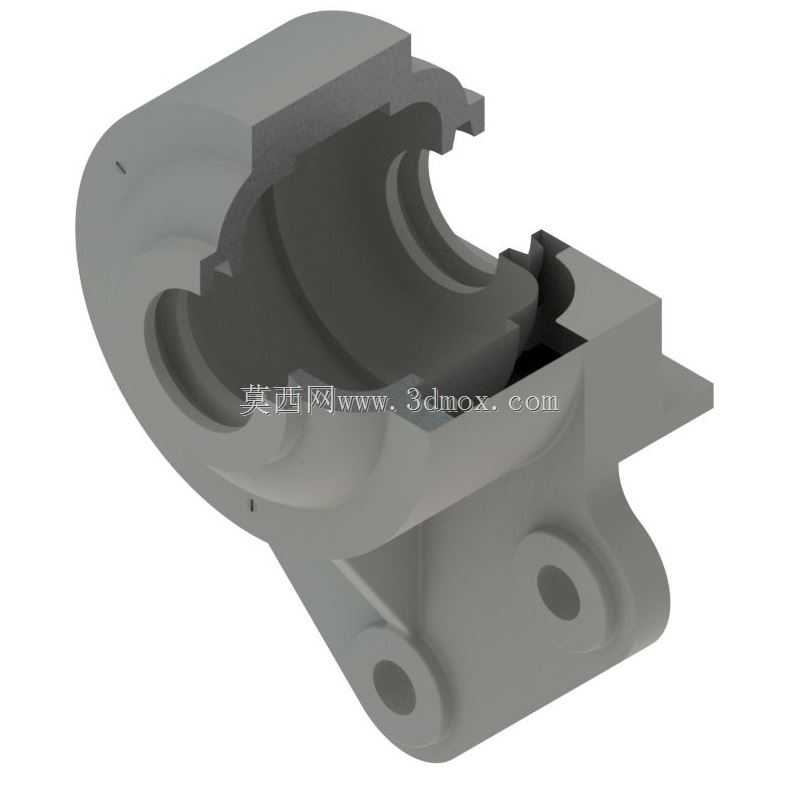

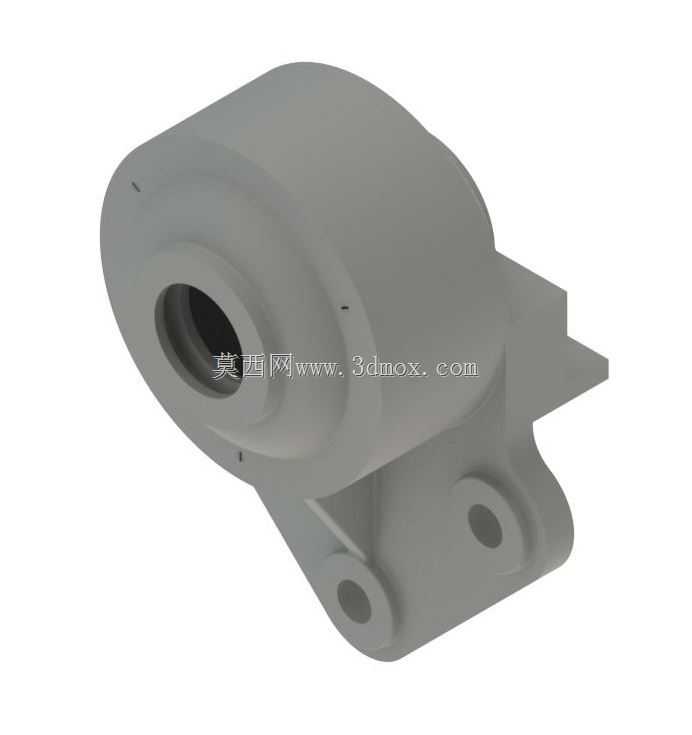

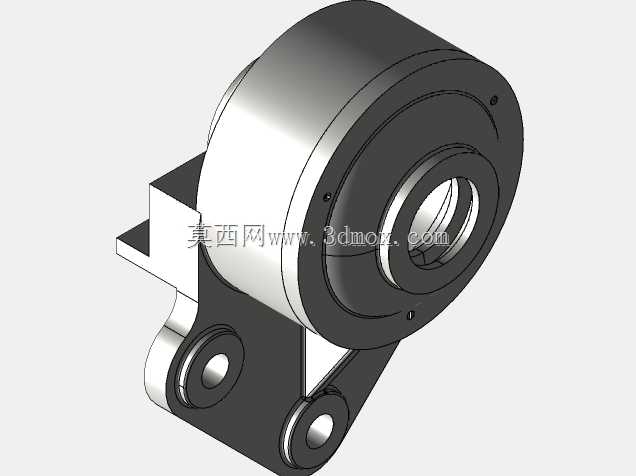

　　在常规传动系统的布局中，这类带安装脚的轴承壳体主要承担旋转轴的径向与轴向载荷支撑作用，常见于中小型输送设备、轻工机械的动力传递端、农用机具的转轴定位工位，区别于标准剖分式轴承座，该壳体为一体式铸造成型结构，安装脚与主体轴承腔为连续金属基体，不存在合模错位带来的同轴度偏差问题。从结构设计逻辑来看，轴承容纳腔的内径公差需匹配对应规格深沟球轴承或者外球面轴承的外径过盈配合要求，腔体内侧预留的环形槽用于安装孔用弹性挡圈，实现轴承外圈的轴向定位，避免转轴在启停换向过程中出现轴承窜动；腔体一端的止口结构用于配套端盖安装，可根据使用场景选择开放式或者密封式端盖，适配粉尘、溅油等不同工况的密封需求。三个安装脚呈三角分布，

　　其中两个安装脚位于轴承腔水平径向两侧，第三个安装脚沿轴承腔轴向下方延伸，每个安装脚都加工有沉头螺栓过孔，安装时螺栓头可完全沉入沉孔内，不会突出安装面干涉周边部件，三角布局的安装点位相比双侧两点安装拥有更好的抗倾覆能力，即使承受偏载载荷也不会出现安装面翘曲的问题。从安装边界尺寸来看，轴承腔的中心高是选型时的核心参数，决定了配套转轴的轴线安装高度，两个侧安装孔的中心距、下方安装孔到侧安装孔连线的垂直距离，都需要和设备安装基板的预留孔位完全匹配，设计时安装脚的底面做了平面度精加工处理，保证安装后轴承腔轴线与安装基面的平行度公差控制在合理范围内，避免转轴安装后出现别劲、轴承早期磨损的问题。壳体外侧的加强筋从轴承腔外壁延伸至各个安装脚根部，

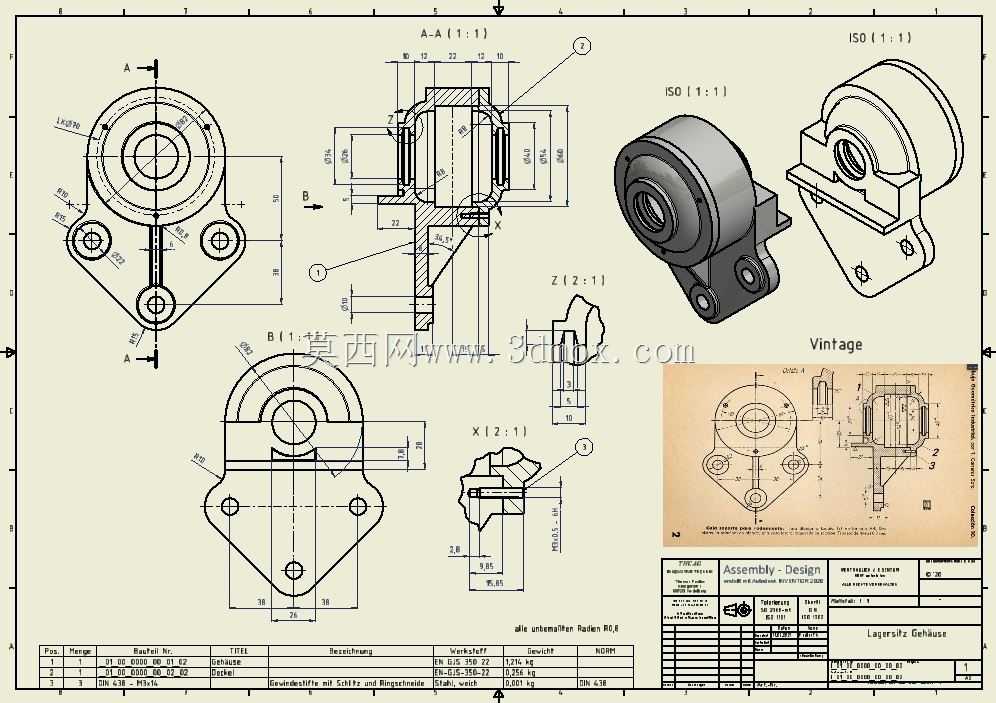

　　筋板厚度根据铸件壁厚做等比例设计，既保证整体结构的刚性，减少轴承承载时的腔体变形量，又不会因为壁厚差过大导致铸造过程中出现缩孔、冷隔等缺陷。在三维建模过程中，所有加工面的拔模斜度、铸造圆角都按照铸造工艺要求做了对应处理，轴承腔的同轴度、安装孔的位置度都设置了合理的形位公差，工程图中对各个加工面的粗糙度要求做了明确标注：轴承腔内壁、安装脚底面为机加工面，粗糙度要求满足配合与安装定位需求，其余非配合面为铸造毛坯面，无需额外加工，兼顾加工成本与使用性能。实际应用中，这类轴承壳体可适配脂润滑或者稀油润滑场景，腔体上预留的注油孔位置可根据安装方向调整，保证润滑脂能够顺利进入轴承滚道区域，减少运行过程中的摩擦磨损，延长轴承使用寿命。不同于冲压成型的薄型轴承座，该铸造型壳体拥有更好的减震性能，在存在小幅振动的传动工位上，能够吸收部分转轴运行产生的振动，降低整个传动系统的噪音水平。
