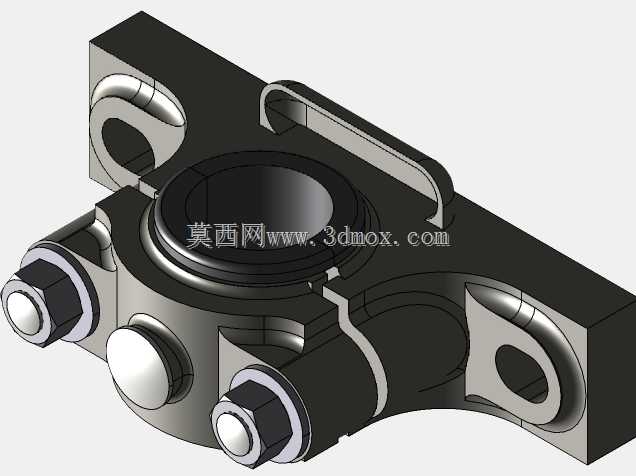

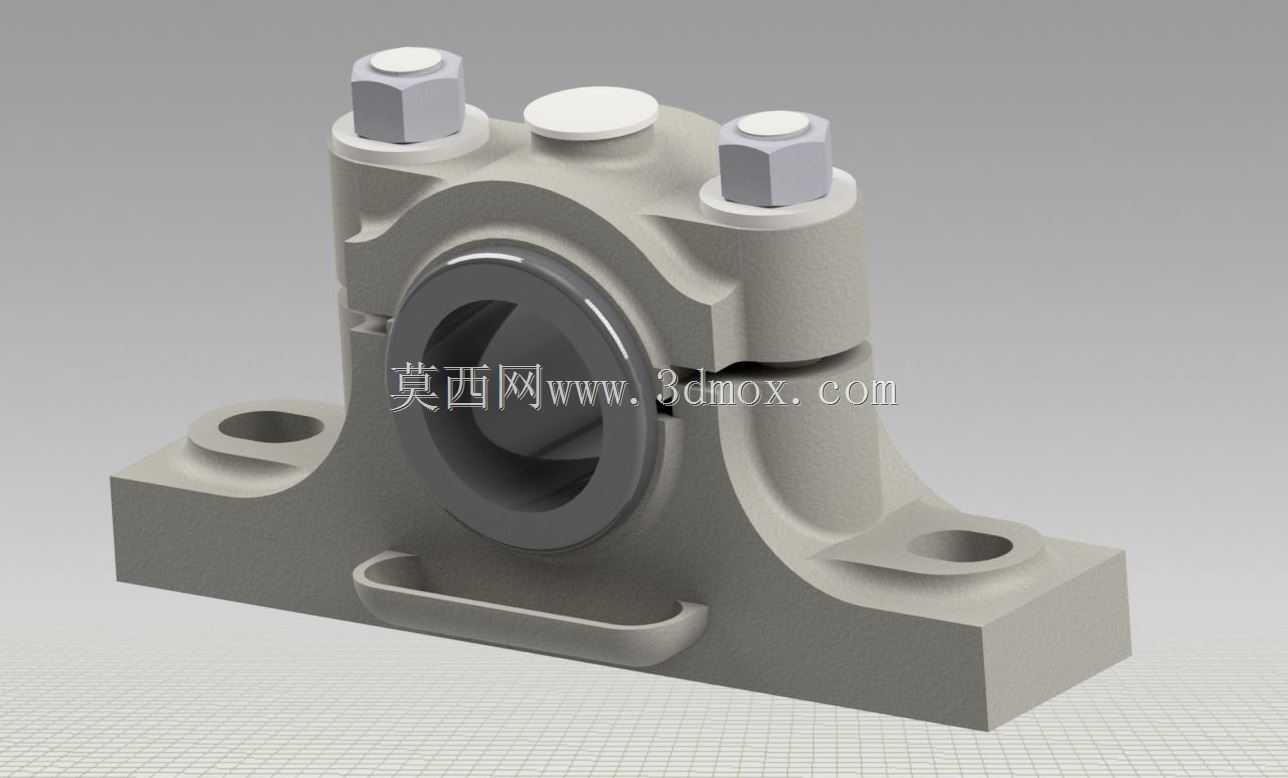

在常规工业传动场景中,轴系的径向支撑是保障旋转部件稳定运行的核心环节,这类剖分式滑动轴承座多用于中低速、重载工况的转轴支撑,常见于矿山输送线、小型冶金设备、老式机床主轴支撑以及通用工业减速机的低速轴端,相比整体式轴承座,它的核心优势在于轴系装配时无需沿轴向穿装,可直接将轴吊装就位后扣合上盖完成装配,大幅降低了长轴、重型轴的装配检修难度,尤其适合后期维护频率较高的生产现场。

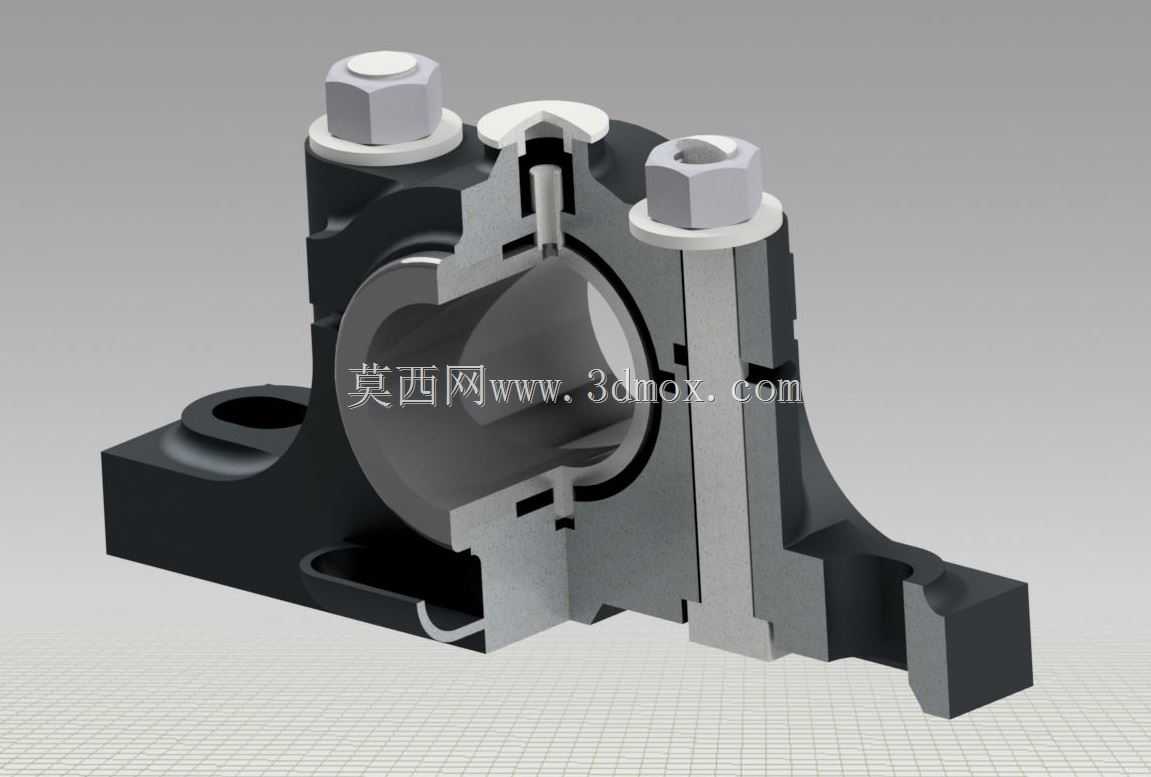

从结构设计逻辑来看,这套轴承座采用上下剖分的对开结构,剖分面设置在轴孔中心水平面位置,上下座体通过两侧的螺栓副实现锁紧,螺栓预紧力需要根据轴系运行的最大径向载荷核算,既要保证轴瓦在运行中不发生错位,也要避免预紧力过大导致轴瓦变形挤压油膜。轴瓦部分采用双油槽设计,润滑油可从座体顶部的注油孔进入,沿轴瓦内表面的油槽均匀分布到整个支撑接触面,形成稳定的动压油膜,降低轴颈与轴瓦的摩擦系数,适配连续运行的工况需求。
安装边界方面,底座采用双安装孔的长条形结构,两个安装孔的中心距、孔径尺寸需要匹配安装基座的预留螺孔位置,底座底面为精加工平面,安装时需要保证与基座接触面的平面度误差不超过0.05mm,避免座体安装后产生附加应力导致轴孔变形。轴孔的直径公差按照H7级精度设计,与轴瓦外径采用过盈配合,防止轴瓦在座体内发生转动;轴瓦内孔与轴颈的配合间隙控制在轴颈直径的千分之一到千分之一点五区间,保证运行时能形成厚度均匀的油膜,同时避免间隙过大产生运行振动。
从功能特性上看,这类滑动轴承座相比滚动轴承座,具备更强的抗冲击载荷能力,在存在瞬时重载、振动冲击的工况下,油膜可以起到一定的缓冲吸振作用,不会像滚动轴承那样出现滚动体点蚀、保持架碎裂的问题。座体两侧设置的轴端密封结构采用毡圈密封形式,可阻挡外部粉尘、碎屑进入轴承内部,同时防止内部润滑油泄漏,适配多粉尘的工业生产环境。上下座体的剖分面处设置有定位止口,装配时可自动对齐上下轴孔的同轴度,无需反复调整位置,降低现场装配的难度。

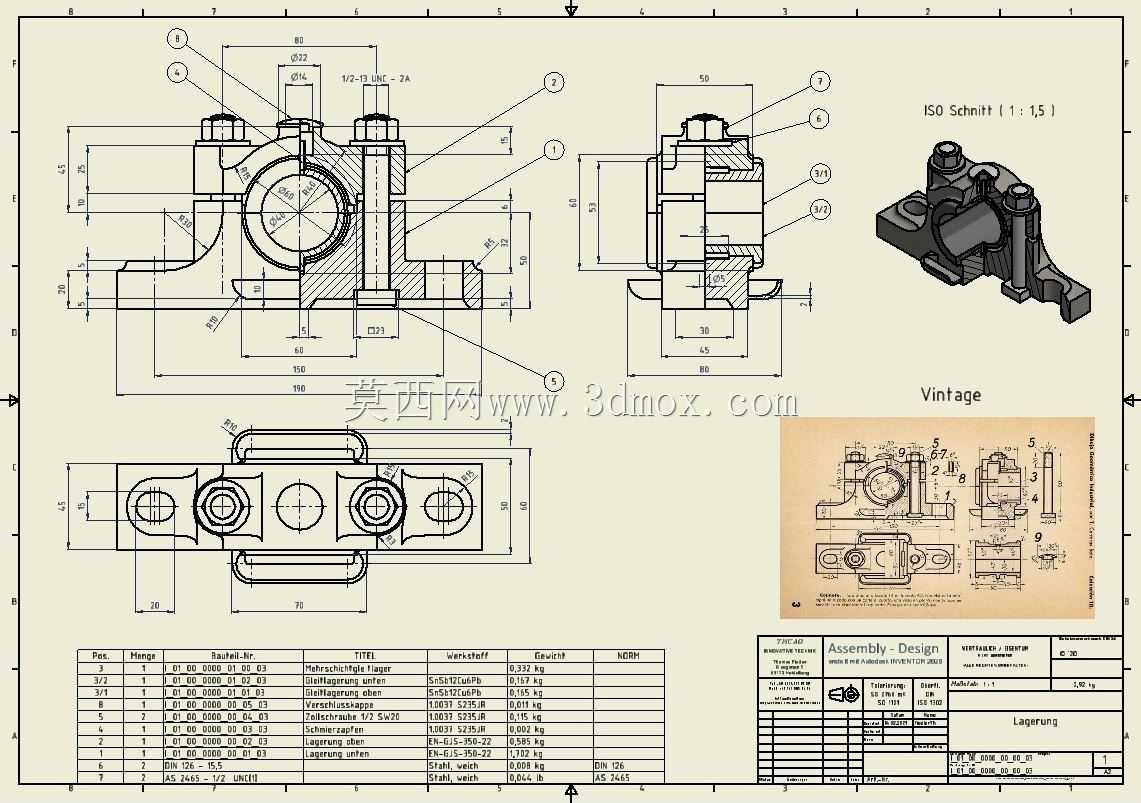

设计过程中需要重点校核几个关键参数:首先是座体底座的抗弯强度,当轴系承受最大径向载荷时,底座安装面的弯曲变形量不能超过允许值,否则会导致轴孔倾斜,加剧轴瓦的偏磨;其次是连接螺栓的拉伸强度,要保证在最大冲击载荷下螺栓不会发生塑性变形,避免上下座体分离;另外还要核算轴瓦的比压值,确保比压在轴瓦材料的允许范围内,防止轴瓦出现过度磨损甚至烧瓦的故障。在三维建模过程中,需要重点处理剖分面的配合特征、螺栓孔的位置度、轴孔与安装底面的平行度等形位公差,所有加工面的粗糙度要求也需要在模型特征中明确标注,比如轴孔内表面、底座安装面、剖分结合面的粗糙度要达到Ra1.6,非加工面的铸造圆角、拔模斜度也要按照铸造工艺要求设置,避免后续生产时出现铸造缺陷。
实际选型应用时,需要根据转轴的直径、运行转速、最大径向载荷、工作环境温度等参数匹配对应的轴瓦材料,比如普通工况下采用锡青铜轴瓦,重载低速工况可采用镶嵌固体润滑剂的铜基轴瓦,有腐蚀介质的环境则需要选用耐腐蚀的轴瓦材质。同时要注意,这类轴承座仅承受径向载荷,不能承受轴向力,如果轴系存在轴向窜动的可能,需要额外设置轴向定位装置,避免轴瓦端面与轴肩发生摩擦磨损。
