工业净化系统前置预分离装置结构设计

项目分类:除尘设备 发布时间:2021-11-21 ID:399737
  • 工业净化系统前置预分离装置结构设计
  • 工业净化系统前置预分离装置结构设计
  • 工业净化系统前置预分离装置结构设计
  • 工业净化系统前置预分离装置结构设计

  在工业粉体加工、木工除尘、粮食输送、建材生产这类含尘气体处理场景中,主过滤单元前的预分离环节一直是决定整套系统运行稳定性的核心节点,这款前置预分离装置的结构设计,正是针对高浓度含尘气流的初级分离需求开发,能在含尘气流进入核心过滤元件前,先将气流中裹挟的大粒径颗粒、高密度尘粒提前分离排出,大幅降低后续过滤单元的负载,延长滤材更换周期,减少系统整体的运行压损。

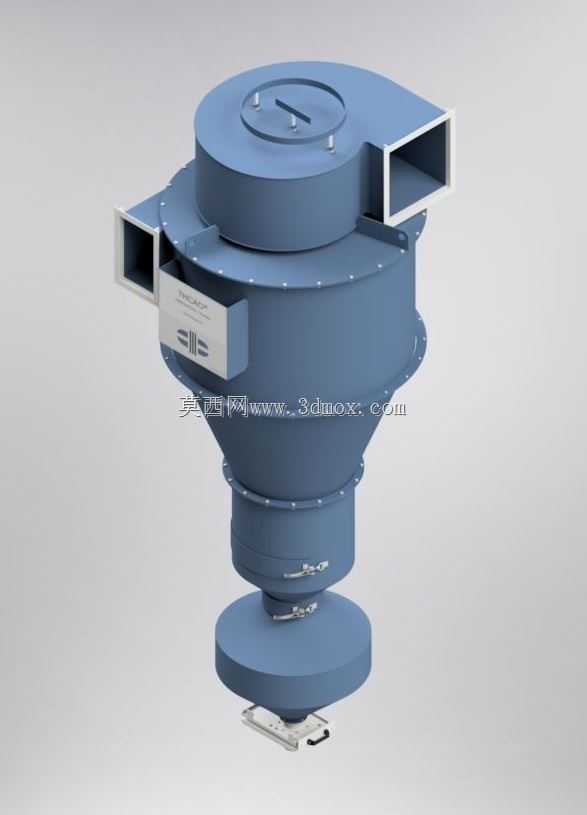

  从结构布局来看,装置整体采用立式同轴布置,上部为圆柱形筒体作为核心分离腔,侧面切向开设两个对称的进气接口,可适配不同方向的工艺管道接入需求,无需额外加装弯头调整管路走向,能有效减少管路局部压损。进气接口采用方形法兰结构,法兰面预留标准螺栓孔位,可直接与同规格的通风管道进行密封连接,接口与筒体的衔接处做了平滑过渡处理,避免气流进入筒体时产生局部涡流干扰分离流场。筒体顶部设置封闭端盖,端盖上开设单独的排气接口,经过预分离后的洁净气流从该接口排出,进入后续的精过滤单元,端盖与筒体采用法兰螺栓连接,配合密封垫片保证腔体的气密性,避免含尘气体从接缝处泄漏造成车间环境污染。

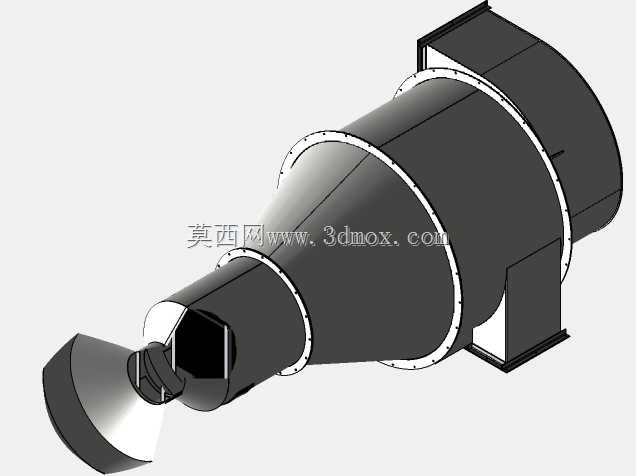

  筒体下部采用渐缩式锥段结构,锥段的锥角经过流场仿真优化,既保证分离后的尘粒能沿锥壁顺畅下滑至下部集尘段,又不会因为锥角过小导致整体设备高度过高,增加安装空间占用。锥段下方依次设置短圆柱缓冲段与底部集尘卸料段,缓冲段的作用是稳定锥段下滑的尘粒流,避免下部卸料时的气流扰动反窜至分离腔,破坏已经形成的稳定离心流场;底部集尘段设置平盖结构,下方预留卸料阀安装接口,可配套旋转卸料阀、翻板阀等常用卸料装置,实现连续运行状态下的密闭排尘,避免排尘过程中外界空气进入腔体影响分离效率。

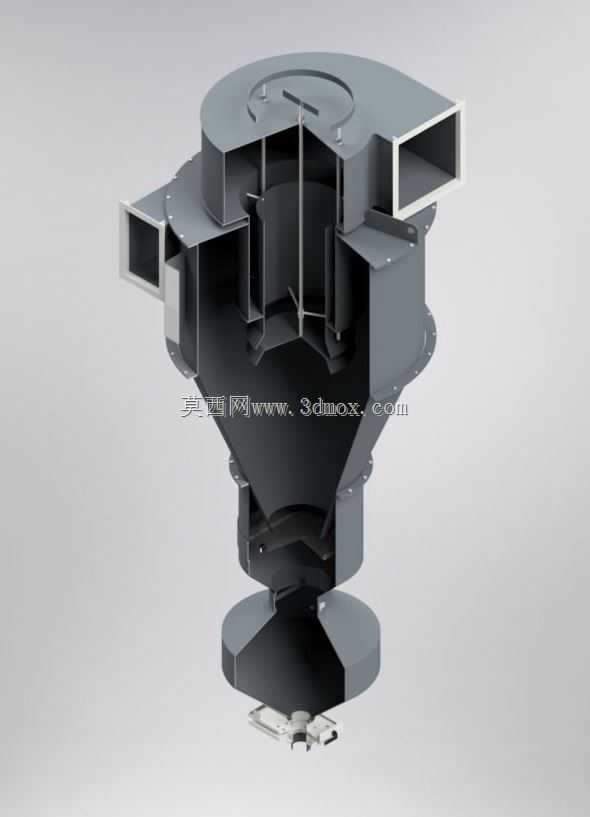

  设计过程中重点考量了不同工况下的流场稳定性,切向进气的结构能让进入腔体的含尘气流沿筒壁形成稳定的旋转向下流场,在离心力作用下,密度大于气体的尘粒会被甩向筒壁,与壁面接触后失去动能沿壁面滑落至下部集尘腔,而内层的洁净气流则在锥段底部形成折返向上的内旋流,从顶部排气口排出。两个对称进气口的设计相比单进气口结构,能让筒体内的流场分布更均匀,减少单侧边进气带来的筒体偏磨问题,延长设备的实际使用寿命,同时对称的接口布局也能让设备在管路布置时更灵活,可根据车间管道走向选择任意一侧作为进气端,另一侧用盲板封堵即可适配单管路进气工况。

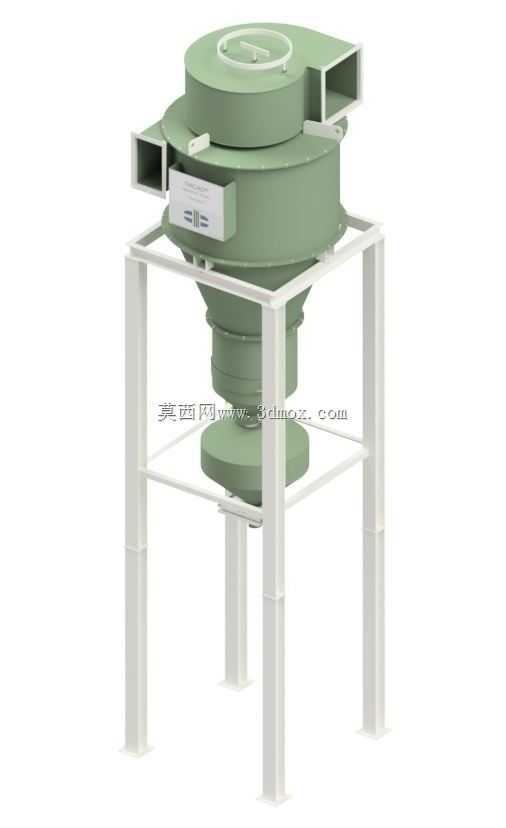

  从安装边界来看,设备整体为立式安装结构,安装时需保证筒体轴线与水平面垂直,倾斜角度不能超过2度,否则会导致内部流场偏移,降低分离效率。设备的荷载主要通过下部的支撑结构传递至安装基础,底部集尘段下方需要预留足够的卸料操作空间,方便后期卸料装置的维护与集尘容器的更换。侧面进气接口与顶部排气接口的法兰端面均设置了密封槽,安装时需匹配对应厚度的密封垫片,按对角线顺序分次拧紧螺栓,保证法兰面的密封压力均匀,避免运行过程中出现漏风漏尘问题。设备外壁的连接法兰均采用满焊工艺处理,焊缝打磨平整,避免出现应力集中点,对于处理磨琢性较强粉尘的工况,还可在筒体内壁加装耐磨衬板,衬板采用可更换结构,磨损后无需整体更换设备,仅需更换衬板即可降低维护成本。

  在实际选型应用中,该预分离装置可适配不同风量的除尘系统,通过调整筒体直径、锥段长度、进气口尺寸即可匹配不同的处理风量需求,对于粒径大于10微米的粉尘颗粒,分离效率可达到85%以上,能有效拦截气流中的焊渣、木屑、水泥颗粒、粮食碎屑等大粒径杂质,避免这类大颗粒直接冲刷后续滤筒、滤袋等过滤元件,造成滤材过早破损。相比传统的单进口旋风分离器,双对称进口的结构压损更低,在相同处理风量下,运行能耗可降低10%左右,同时设备的整体高度更紧凑,适合安装空间受限的厂房改造项目,无需对原有厂房结构进行大幅改动即可完成加装。
