可移动式车间废气抽吸过滤装置结构

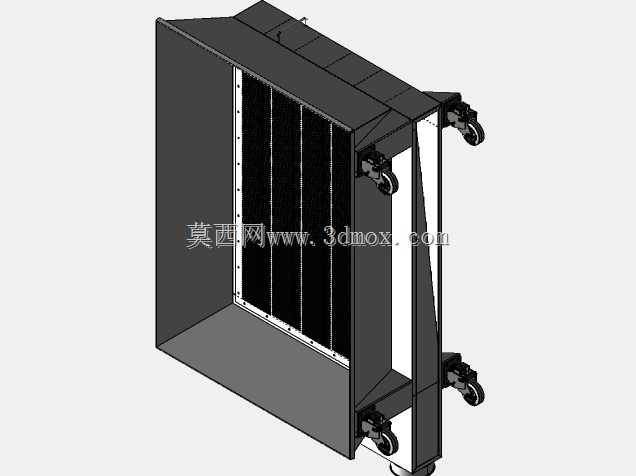

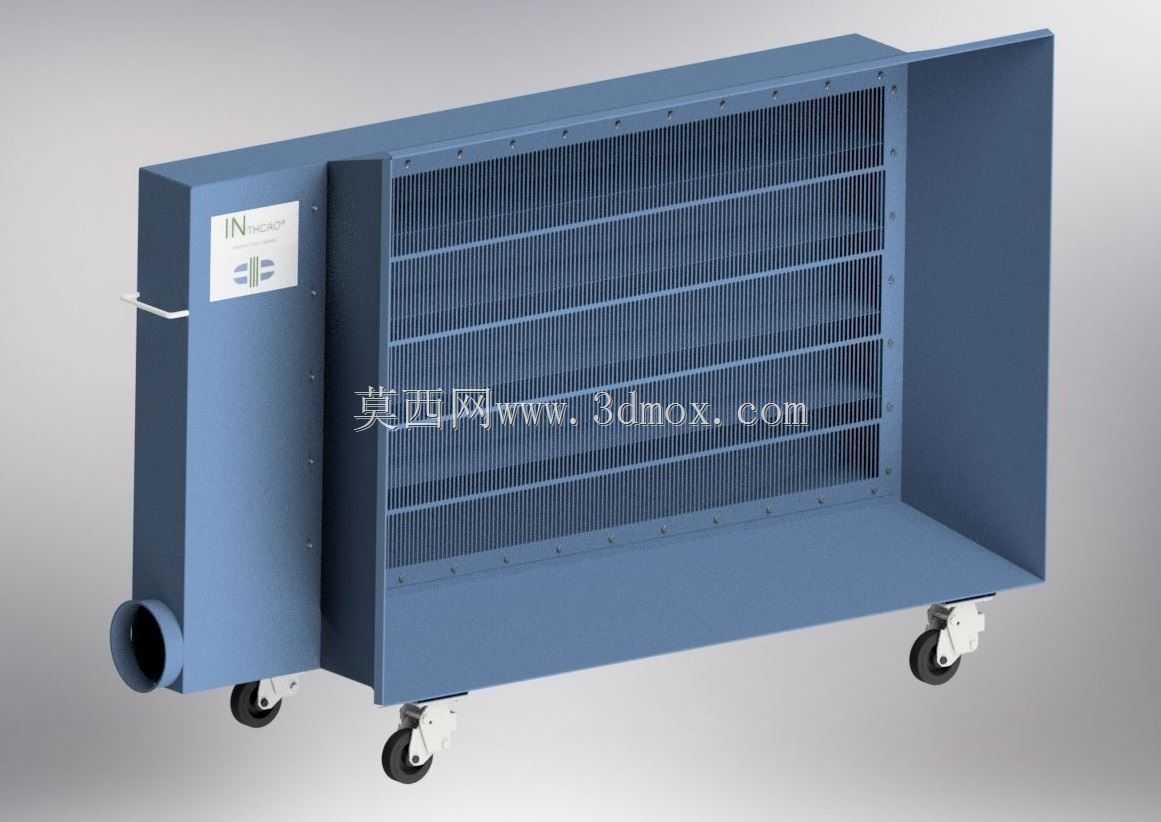

　　这款可移动抽吸装置主要面向中小型机加工、焊接工位的局部废气收集场景，区别于固定铺设的中央除尘系统，它无需提前布设复杂的通风管道，可随工位调整灵活移位，适配多品种小批量生产模式下的工位频繁变动需求。设备整体采用箱式框架结构，主体过滤段采用多层格栅式过滤层排布，进风侧设置扩口式集风罩，能在不额外占用工位操作空间的前提下，扩大负压抽吸的覆盖范围，避免焊接烟尘、打磨粉尘从集风罩边缘逸散到车间公共区域。侧面预留的圆形接口可按需对接柔性吸气臂，针对焊接点位、打磨工位的局部高浓度烟尘做定点抽吸，适配不同作业场景的集气需求。底部配置的四个带刹车万向脚轮，单轮承重满足设备满负荷运行时的移动需求，刹车结构可在设备定位后锁止，

　　避免作业过程中受气流扰动或外力碰撞发生移位。设计阶段优先考虑了过滤组件的维护便捷性，过滤层采用抽拉式安装结构，日常更换滤材时无需拆解设备主体框架，松开侧边的快压紧固件即可抽出过滤格栅，大幅缩短设备停机维护的时间。设备的进风扩口与主体过滤段采用圆弧过渡结构，避免直角风道造成的风阻激增，能在相同风机功率下提升有效抽吸风量，降低设备运行的能耗。主体外壳采用折弯焊接成型的钣金结构，拼接处做满焊密封处理，避免含尘气流从壳体缝隙泄漏，外壳表面做喷塑处理，适配车间内多油污、多粉尘的使用环境，降低日常清洁维护的难度。设备的安装边界需考虑作业时的操作空间，定位时需保证集风罩开口距离产尘点的距离在有效抽吸范围内，同时预留侧面滤材抽拉更换的操作空间，

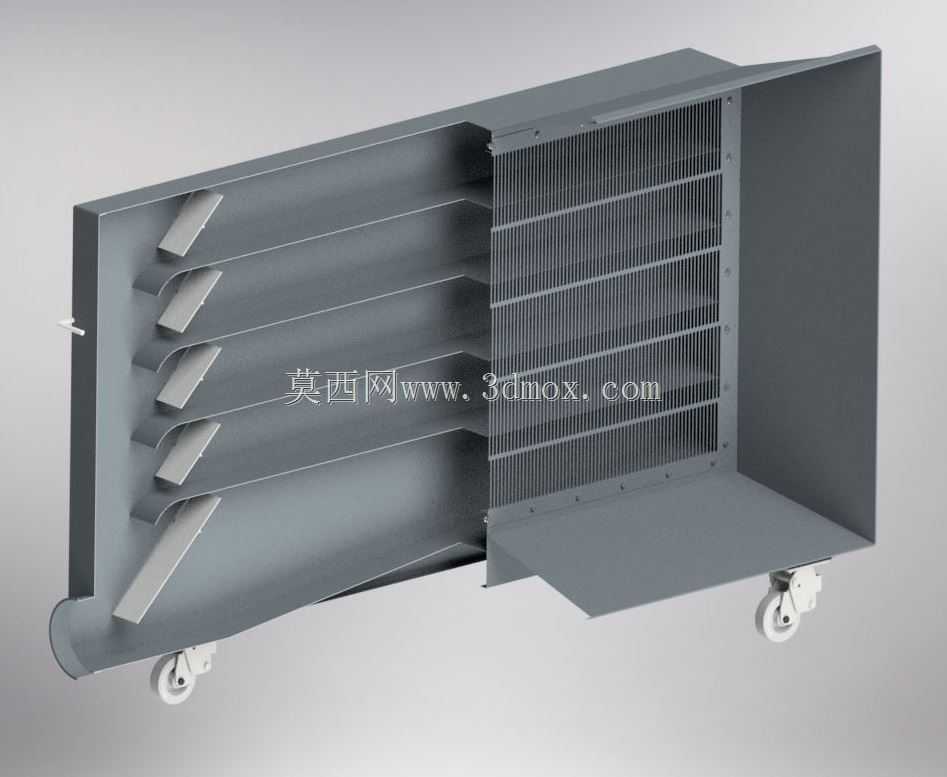

　　侧边的接口对接柔性风管时，需保证风管弯曲半径不小于管径的三倍，避免风管弯折造成风阻过大影响抽吸效果。设备运行时，含尘气流从扩口集风罩进入主体过滤段，大颗粒粉尘经第一层格栅拦截后落入底部集尘区，细颗粒粉尘经后续多层过滤层截留，净化后的气流可根据需求选择直排车间或者对接排风管道引出室外，针对不同的粉尘特性可更换对应精度的过滤滤材，适配焊接烟尘、打磨粉尘、少量油雾等不同工况的废气处理需求。结构设计时充分考虑了移动过程的稳定性，整体重心落在四个脚轮的支撑中心范围内，即使在车间略有坡度的地面上移动也不会发生倾翻，侧边设置的内嵌式拉手方便操作人员推移设备，不会突出外壳造成磕碰风险。过滤段的格栅采用等间距排布，保证气流均匀通过整个过滤面，避免局部风速过高造成滤材过早堵塞，延长滤材的单次使用周期。底部的集尘区设置可拆卸的集尘抽屉，日常清理积尘时只需抽出抽屉即可倾倒收集的粉尘，无需打开设备主体，操作过程不会造成二次扬尘。
