工业风道手动插板阀结构设计

　　这款手动插板阀主要应用在工业通风除尘、粉体输送管路系统中，作为管路通断、风量调节的执行部件，常见于木工车间除尘管网、粮食加工输送线、化工粉体投料管路这类需要频繁截断介质通路的场景，相比电动风阀，它不需要配套电控和气源，在无供电的简易工位、临时改造管路中适配性更强，日常维护仅需定期检查滑动面的积料情况即可，运维成本远低于自控类阀门。

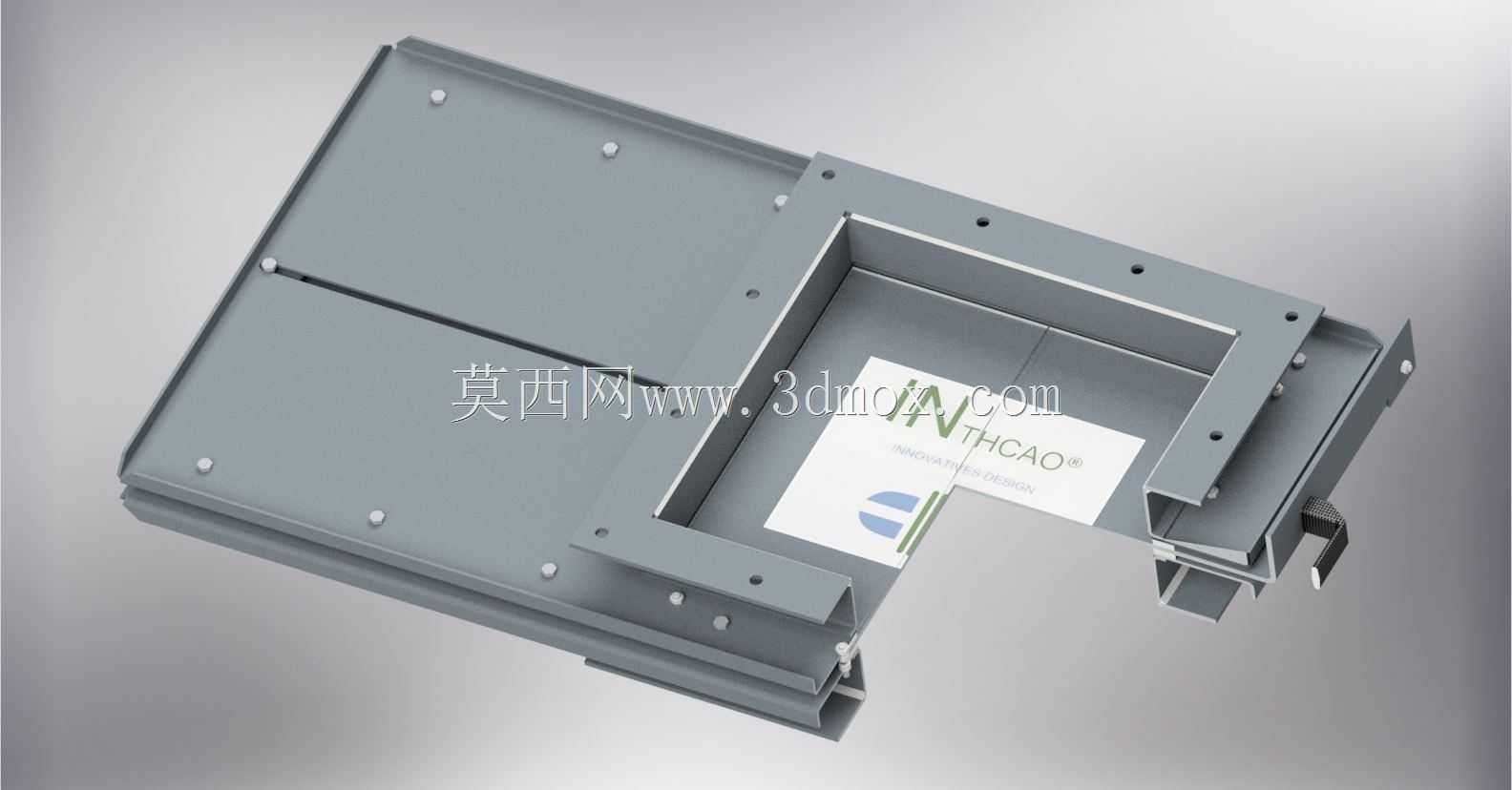

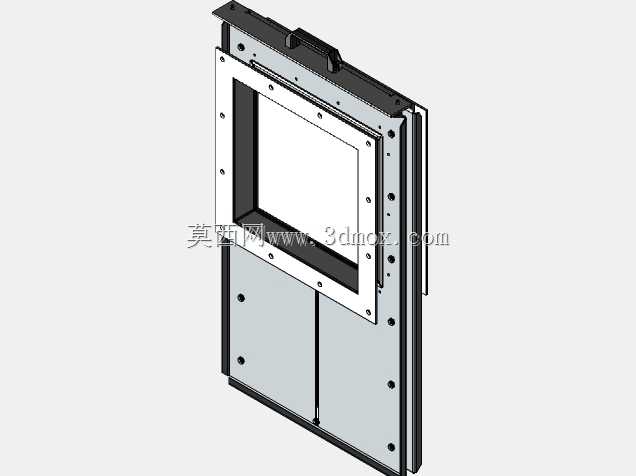

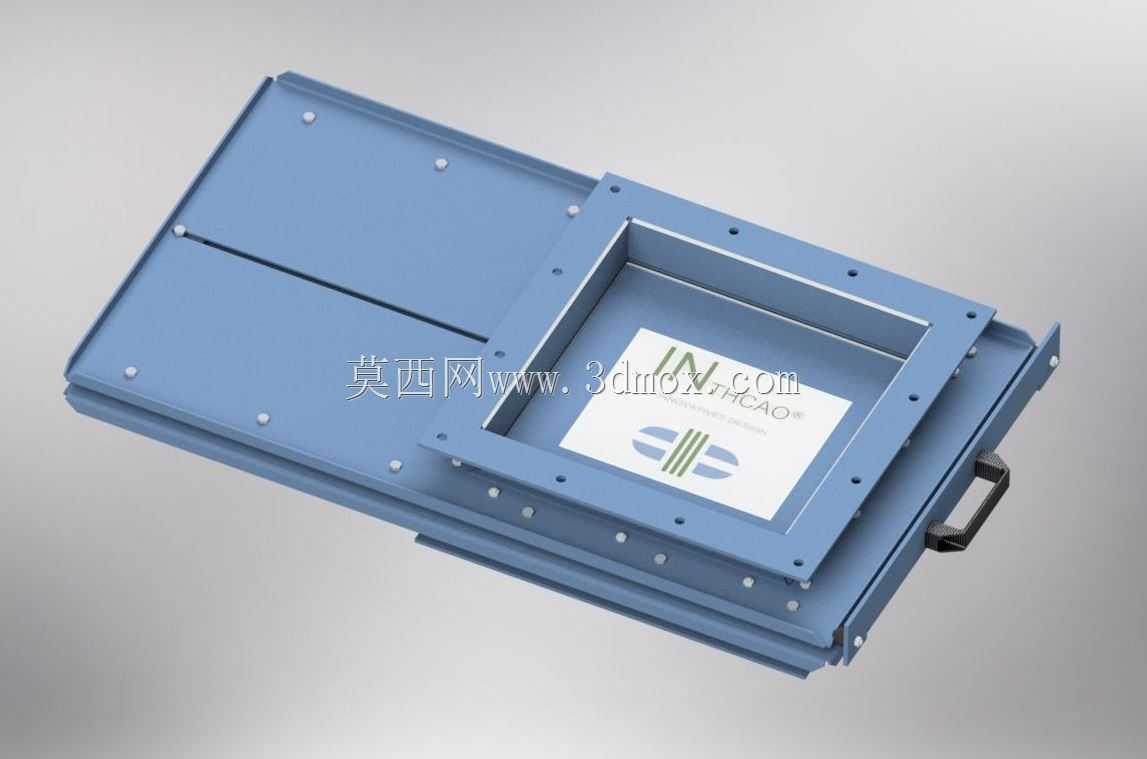

　　从结构设计逻辑来看，整体采用分体式钣金焊接框架，主体框架由3mm厚冷轧钢板折弯拼焊而成，法兰边框做了外翻边处理，安装孔位沿法兰边等距排布，孔距匹配常规通风管道的法兰连接标准，不需要额外制作过渡连接件就能直接对接现有管路。阀板采用抽拉式滑动结构，滑动轨道集成在阀体框架内侧，轨道面做了折边压型处理，既可以减少阀板滑动时的接触面积降低推拉阻力，又能形成迷宫式密封结构，减少风道内的风压泄漏，阀板尾部加装了冲压成型的钢制拉手，拉手做了外翻圆角处理，操作时不会割伤手部，推拉行程刚好覆盖整个通流截面，完全关闭时阀板前端能卡入阀体另一侧的定位槽内，避免风压作用下阀板出现窜动移位。

　　安装边界方面，这款阀的通流截面为正方形结构，法兰外轮廓尺寸比通流口径单边宽出80mm，预留了足够的螺栓操作空间，安装时不需要在管路周边预留过大的操作空位，整体安装厚度仅为120mm，在空间局促的吊顶夹层、设备侧边管路中也能顺利布置。阀板抽出方向的后侧需要预留至少等于通流口径长度的抽拉空间，避免阀板完全打开时与周边设备、墙体发生干涉，这点在管路排布初期就需要纳入空间校核范围，很多现场安装出现的阀板无法完全打开的问题，都是前期没有预留抽拉行程空间导致的。

　　功能特性上，这款插板阀没有复杂的传动构件，所有受力部件都采用钢制结构，没有易损的塑料或者橡胶件，在输送带有磨琢性的木屑、矿粉、粮食颗粒时，不会因为介质冲刷导致部件快速磨损，正常工况下使用寿命能达到8年以上。密封面没有采用额外的橡胶密封条，依靠钣金件的加工精度实现金属面贴合密封，在输送高温烟气的场景下也不会出现密封条老化失效的问题，适配的介质温度范围可以覆盖从常温到200℃的工况，比带橡胶密封的风阀适用场景更广。

　　设计过程中重点考量了钣金加工的工艺性，所有折弯件的折弯半径都匹配常规钣金厂的折弯模具参数，不需要定制特殊刀具就能完成加工，焊接位置都设计在阀体外侧，内侧焊接位置做了打磨平处理，避免阀板滑动时被焊渣凸起卡住，框架焊接后做了整体时效处理，减少焊接变形导致的阀板卡滞问题。法兰面上的安装孔采用长圆孔设计，允许对接管路存在±3mm的安装错位，降低现场安装的对位难度，这一点在老旧管路改造项目中尤为实用，很多老旧风管的法兰孔位存在加工误差，长圆孔可以吸收这些误差，不需要现场重新扩孔。

　　实际使用过程中，当阀板处于半开位置时，可以通过调整插入深度来调节管路的通流面积，实现风量调节的功能，不过这种调节方式属于有级调节，不适合需要精准控风的场景，更多是用于工况固定后的风量平衡调整。日常使用时需要注意避免大尺寸硬质异物进入阀腔，防止阀板关闭时被异物卡住导致密封不严，如果输送的介质湿度较大，需要定期抽拉阀板清理滑动面的积料结块，避免结块硬化后增大滑动阻力甚至卡涩阀板。整体结构没有需要定期润滑的点位，滑动面依靠风道内介质的细微粉尘形成自润滑层，不需要额外涂抹润滑脂，避免润滑脂粘附粉尘形成油泥影响滑动顺畅度。
