NU线制造塑料卡车挡泥翼子板设计

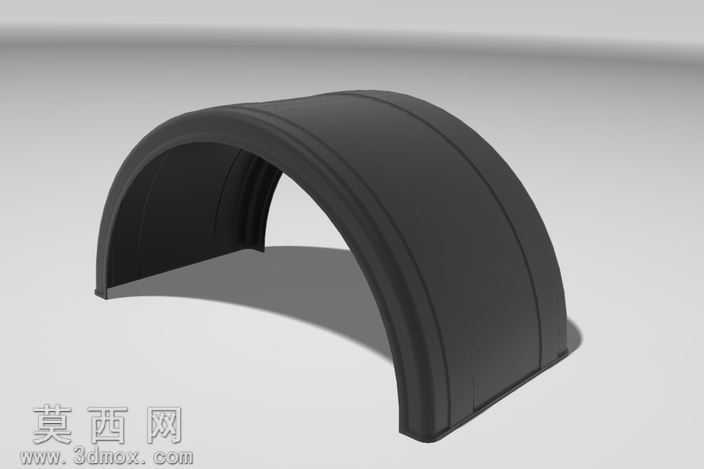

本作品为商用车配套的塑料挡泥翼子板三维建模设计，建模阶段以NU线制造的量产塑料挡泥板NF18026PX实物为参考基准，首先通过测绘获取挡泥板的整体轮廓参数，确定其适配卡车轮胎的弧形包覆跨度、安装边的厚度尺寸以及表面加强筋的排布位置，在三维建模软件中先绘制半圆弧的基础轮廓草图，通过拉伸、抽壳命令生成挡泥板的基础壳体结构，壳体厚度均匀控制在商用车塑料外饰件的常规壁厚区间，避免后续注塑生产出现缩痕、填充不均的问题。针对挡泥板表面的三道纵向加强筋，建模时采用筋特征命令生成，筋条的高度、宽度与过渡圆角完全匹配量产件的结构参数，既保证挡泥板在车辆行驶过程中抵御泥水冲击、碎石击打所需的结构强度，又能控制整体重量，降低车辆的非簧载质量。挡泥板两端的安装贴合边做了微小的折边处理，建模时通过折弯命令调整折边角度，匹配卡车车架对应安装位的贴合角度，折边处预留的安装孔位位置经过尺寸校核，可直接对应实车的安装螺栓点位，无需二次调整。材质渲染阶段，针对挡泥板采用的改性PP塑料材质，调整材质球的漫反射颜色为哑光深黑色，粗糙度参数设置为对应磨砂塑料的数值，关闭过高的反射通道参数，还原商用卡车塑料挡泥板的真实哑光质感，避免渲染效果出现不符合实际的亮面反光。渲染场景采用简洁的影棚环境，设置柔和的侧上方主光源搭配底部补光，清晰呈现挡泥板的弧形曲面轮廓、加强筋的凸起结构以及边缘的过渡圆角细节，阴影效果柔和自然，完整展现产品的外观形态与结构特征。设计过程中充分考虑塑料件的生产工艺特性，所有结构转角处均设置了合理的过渡圆角，避免应力集中导致的部件开裂问题，整体弧形曲面的曲率连续顺滑，无突兀的折角与曲面断层，既满足挡泥板阻挡车轮带起的泥水、碎石飞溅的功能需求，也兼顾了商用车外饰部件的外观规整性，模型结构完整，可直接用于装配验证、生产开模参考以及商用车配件的数字化展示场景。
