多孔铰接式机械连接摇臂结构设计

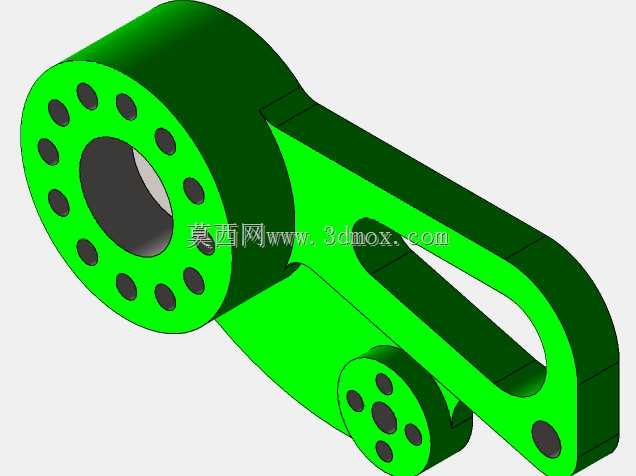

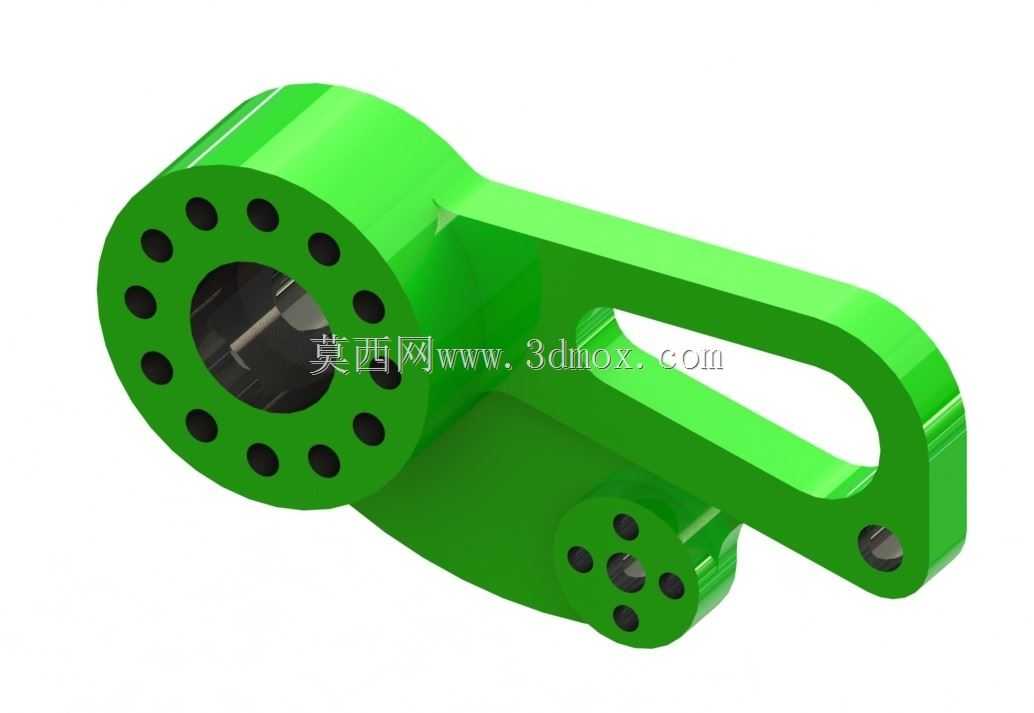

　　该构件属于机械传动系统中的铰接连接类零件，主要应用于需要实现多工位铰接、动力传递角度转换的设备场景中，常见于轻工自动化生产线的连杆传动单元、小型工程机械的操纵联动机构、专用设备的执行端连接部位，可同时实现三个不同轴位的部件铰接联动，将单一方向的输入动力通过不同孔位的铰接点拆分传递至两个不同的执行端，完成预设的联动动作轨迹。从结构功能来看，构件主体采用一体化铸造成型后机加工的工艺路线，大端设置带均匀分布小孔的法兰连接面，该端面主要用于和动力输入轴的法兰盘进行刚性连接，周向均匀布置的小孔可通过螺栓实现与输入端的紧固，中心大孔用于穿装定位芯轴，保证与输入轴的同轴度，避免传动过程中出现偏载晃动。

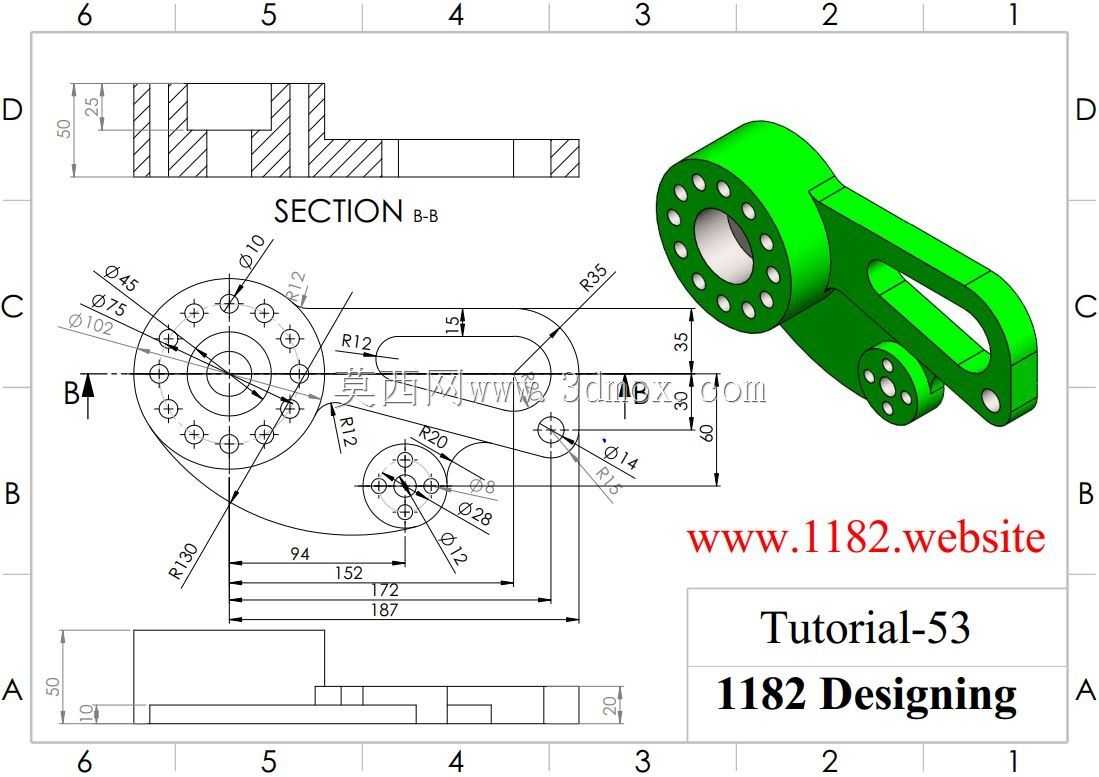

　　构件延伸出的两个摇臂端分别设置不同直径的铰接孔，靠近大端的中部铰接孔用于连接中间传动连杆，末端的小孔径铰接位用于连接末端执行构件，两个铰接位的中心距经过严格计算，可保证动力传递过程中传动比稳定，不会出现运动死点。设计过程中，首先根据传动系统的行程要求确定三个铰接点的中心距参数，大端法兰中心到中部铰接孔的中心距为94mm，到末端铰接孔的中心距为152mm，中部铰接孔到末端铰接孔的中心距为60mm，所有孔位的位置度公差控制在0.02mm以内，避免装配后出现卡滞。大端法兰的外圆半径为35mm，周向布置的连接小孔直径为10mm，中心定位大孔直径为45mm，法兰端面厚度为25mm，保证与输入端连接时的接触面积足够，

　　传递扭矩过程中不会出现端面压溃的问题。中部铰接孔直径为28mm，孔位周边设置R12的圆弧过渡，降低应力集中系数，末端铰接孔直径为14mm，孔位外侧设置R35的圆弧修形，同时构件的所有棱边都做了圆角处理，避免热处理和受力过程中出现裂纹。从安装边界来看，构件整体的最大外轮廓尺寸在长度方向为187mm，宽度方向最大尺寸为80mm，厚度方向为30mm，安装时需要保证大端法兰的定位芯轴与两个铰接孔的轴线平行度误差不超过0.03mm，否则会导致传动过程中连杆出现别劲现象，加速铰接位衬套的磨损。构件的截面采用变厚度设计，靠近大端法兰的部位厚度较大，向末端延伸过程中逐渐减薄，在保证整体结构强度的前提下尽可能降低构件自重，减少传动过程中的惯性冲击，

　　适合在中低速往复运动的传动机构中使用。铰接孔内部在实际应用中会压装铜质衬套，减少铰接销轴的磨损，后期维护时仅需更换衬套即可，无需更换整个构件，降低设备的维护成本。构件的B-B剖面位置设置在大端法兰与摇臂的衔接部位，该部位是整个构件受力最大的位置，剖面显示内部为实体结构，没有减重空腔，保证该位置的抗扭和抗弯强度满足额定载荷下的使用要求，不会在长期交变载荷作用下出现断裂失效。
