带双安装位法兰连接支座结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:399898
  • 带双安装位法兰连接支座结构设计
  • 带双安装位法兰连接支座结构设计

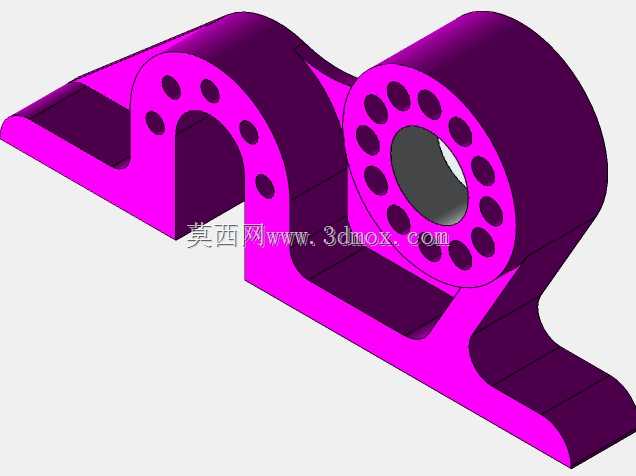

  这类带双安装位的法兰连接支座,在工业传动、管线布设、小型动力单元挂载场景中十分常见,主要承担载荷传递、部件定位、外接构件固定的作用,区别于普通单耳支座,它同时集成了平面安装与法兰对接两种连接形式,能适配两种不同的外接构件安装需求,减少设备上的支座布设数量,压缩整体安装空间。从结构功能来看,右侧的圆筒法兰端主要用于对接带对应安装孔的回转类构件,比如小型轴承座、管路接头、传感器安装套筒这类需要周向定位的部件,法兰端面上均匀布设的安装孔可以保证对接时的周向受力均匀,避免单点锁紧带来的偏载问题,圆筒的内孔直径匹配常规的轴类或管件穿装需求,孔边的倒角设计既可以方便装配时的构件导入,也能消除锐边避免装配过程中划伤操作人员或外接构件表面。

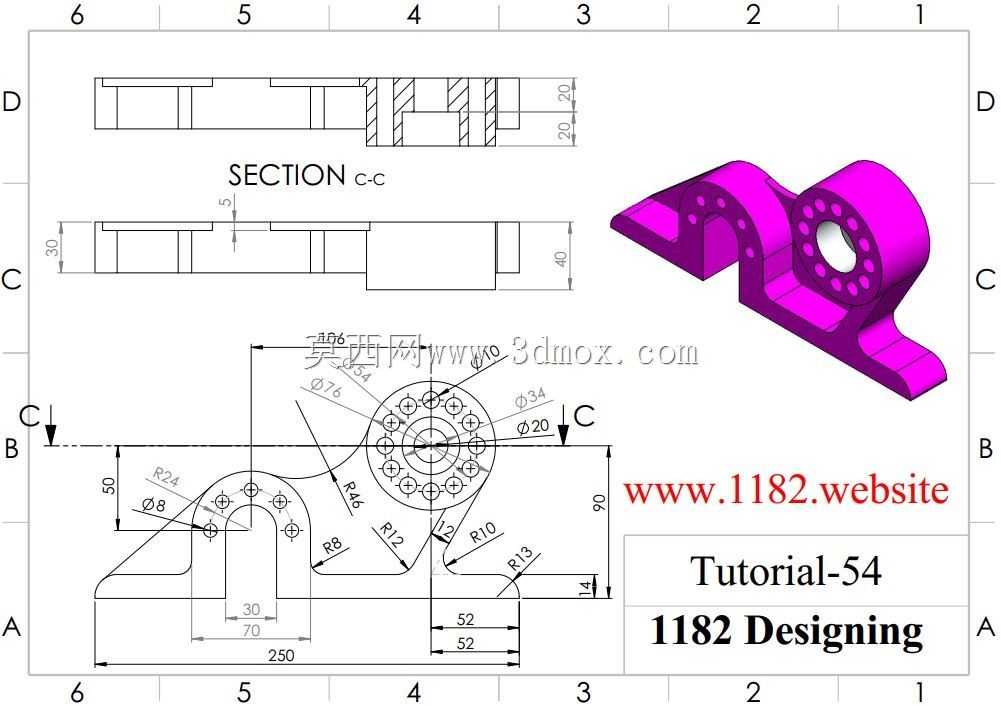

  左侧的弯折支撑臂搭配底部的平面安装位,主要用于将整个支座固定在设备的安装基面之上,底部的两个安装孔位间距经过匹配计算,能保证锁紧后支座不会出现绕安装孔的转动趋势,支撑臂上的弧形过渡结构不是单纯的造型设计,而是通过圆弧过渡分散法兰端传递过来的载荷,避免直角连接处出现应力集中,在长期受交变载荷的工况下,能有效降低连接处的疲劳断裂风险。设计过程中首先要确定的是安装边界尺寸,整个支座的总长度控制在250mm,总高度方向从安装基面到法兰中心的高度为90mm,这个尺寸是匹配多数小型设备侧装构件的通用安装高度,不会因为支座过高导致挂载部件的重心偏离安装基面过远,也不会因为高度不足导致外接构件和设备基面发生干涉。法兰端的中心到底座安装面的垂直距离、

  支撑臂的弯折角度都经过受力校核,R46、R12、R10、R13这些不同半径的过渡圆弧,分别对应不同载荷传递路径上的应力分散需求,比如支撑臂和底座连接处的R24圆弧,是因为这个位置承受的弯矩最大,更大的过渡圆角能有效降低应力集中系数。截面c-c的剖视结构显示,法兰圆筒部分和支撑臂的连接位置做了加厚处理,壁厚达到20mm,这个厚度是根据挂载15kg以内构件的静载荷、加上运行过程中的振动冲击载荷计算得出的,既不会因为壁厚过薄导致结构刚度不足,也不会因为壁厚过大造成材料浪费、整体重量超标。底座部分的厚度为40mm,安装孔周边的凸台结构可以增加锁紧时的局部刚度,避免螺栓锁紧时底座出现变形,支撑臂上的减重槽设计,

  是在保证整体结构刚度的前提下去除非受力区域的材料,降低整个支座的自重,对于需要移动的设备来说,能有效减少整体负载。实际装配时,首先通过底座上的两个安装孔,用螺栓将支座固定在设备的预设安装基面上,安装过程中需要保证支座的法兰端面和外接回转构件的轴线垂直,偏差控制在0.1mm以内,避免对接后出现偏载导致构件运行卡顿;之后将外接构件的对接法兰和支座的圆筒法兰对齐,穿入连接螺栓后按照对角锁紧的顺序逐步拧紧,保证每个螺栓的锁紧力均匀,避免法兰面出现缝隙导致定位失效。这类支座常应用在小型输送线的侧边导轮安装、液压管路的管夹固定座、小型伺服电机的辅助支撑、检测设备的传感器安装支架等场景,相比焊接式的固定支座,这种一体化加工的支座尺寸一致性更好,安装精度更高,不需要现场焊接调整,能大幅缩短设备的装配周期,同时在后期维护时,只需要拆卸对应位置的螺栓就可以更换外接构件,不需要破坏设备的基面结构。设计时还要考虑加工工艺性,所有的安装孔都采用通孔设计,方便钻削加工,各个圆弧过渡的半径都选用常规的加工刀具半径,不需要定制特殊刀具就能完成加工,降低加工成本,所有的外露棱边都做了倒钝处理,避免加工后的锐边带来的安全隐患,法兰端面上的安装孔位置度公差控制在0.05mm以内,保证外接构件对接时的同轴度要求,底座安装面的平面度公差控制在0.02mm以内,保证安装后支座和基面贴合紧密,不会出现锁紧后翘曲的问题。
