塑料回收循环标识立体结构设计方案

　　本次设计的塑料回收循环标识结构，主要面向塑料回收分拣设备标识、再生资源加工车间视觉导视、环保主题工业展示装置三类应用场景，在再生资源回收加工厂区内，这类标识既可以作为物料分类区域的视觉指引，也可以加工成立体铭牌安装在塑料破碎、清洗、造粒等回收处理设备的外壳醒目位置，帮助现场操作人员快速识别设备对应的物料处理品类，避免不同品类回收物料混投混加工的问题。从实际功能层面看，该标识结构采用经典三箭头循环合围的造型，三个箭头分别对应塑料回收流程中的回收归集、分类处理、再生造粒三个核心环节，箭头之间的120度均匀夹角设计，既保证了视觉上的均衡感，也让标识在任意旋转角度下都能保持识别一致性，适配设备外壳不同角度的安装需求，

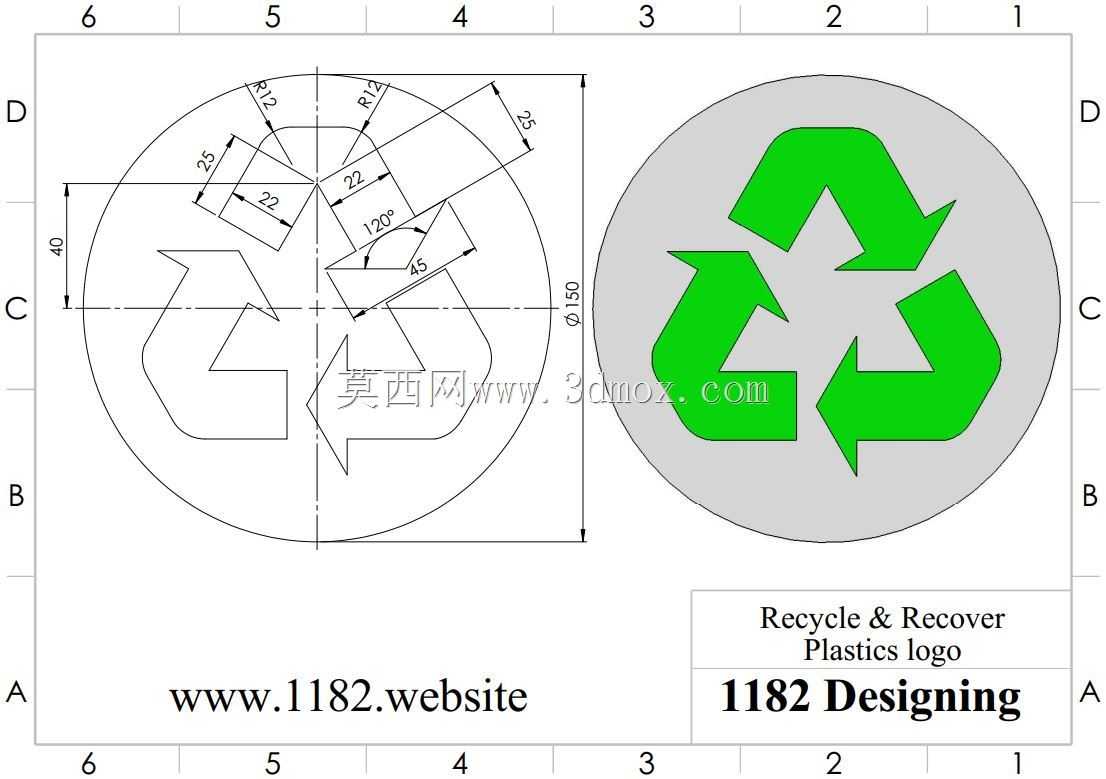

　　不会因为安装方向偏差导致标识识别度下降。设计过程中首先确定了标识的外轮廓边界为直径150mm的正圆形，整体安装基面厚度控制在8mm，三个立体箭头的凸起高度统一为15mm，箭头的弯折处采用R12的圆角过渡，避免尖锐边角在车间环境中造成磕碰划伤，同时也能减少注塑加工过程中的应力集中问题，提升标识成品的结构强度。箭头的轮廓尺寸经过反复校核，每个箭头的有效指示段长度为25mm，箭头根部的衔接宽度为22mm，箭头尖端的收角角度为45度，既保证了箭头造型的识别清晰度，也让三个箭头在圆心处的衔接更加顺滑，没有突兀的拼接缝隙。在安装边界设计上，标识背部预留了四个直径4mm的沉头安装孔，孔位分布在圆形基面的四个象限点位置，距离外圆边缘10mm，

　　适配M3规格的沉头螺丝安装，可以直接固定在设备金属外壳、车间墙面、分类物料箱等不同材质的安装基面上，沉头孔的深度设计为3mm，安装后螺丝端面不会高出标识基面，保持标识表面的平整性，避免积灰积料。针对塑料原木回收加工场景的特殊需求，标识的基面边缘做了45度倒角处理，倒角宽度2mm，在原木粉碎、塑料分选这类粉尘较多的车间环境中，平整带倒角的表面更容易清洁，不会在边角缝隙处堆积木屑和塑料粉尘，降低日常维护的工作量。标识的色彩分区采用绿色箭头搭配灰色基面的经典配色，绿色箭头部分采用哑光磨砂表面处理，避免车间照明反光导致标识识别不清，灰色基面采用细纹理晒纹处理，提升表面的耐刮擦性能，即使在设备长期运行过程中受到物料飞溅摩擦，

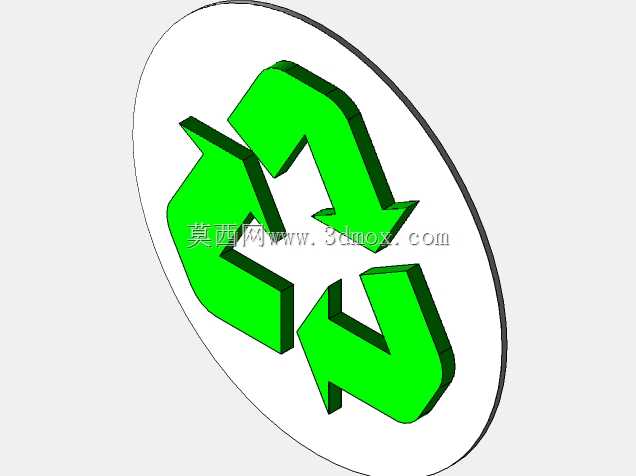

　　也不会轻易出现表面划痕影响外观。从建模逻辑上看，整个结构采用参数化草图驱动，先绘制中心对称的三箭头平面轮廓，通过圆周阵列完成三个箭头的均匀分布，再通过拉伸、圆角、倒角等特征完成立体结构构建，所有尺寸都做了参数关联，后续如果需要适配不同安装场景调整标识整体大小，只需要修改外圆直径参数，其余结构尺寸会按比例自动更新，不需要重新绘制草图，大幅提升后续衍生设计的效率。在结构强度校核层面，箭头与基面的衔接处做了2mm的圆角过渡，避免直角衔接带来的应力集中问题，即使采用ABS塑料注塑加工，成品在受到常规外力碰撞时也不会出现箭头根部断裂的问题，完全满足工业车间环境下的长期使用需求。针对户外安装的场景需求，标识的安装孔位处做了加厚处理，加厚区域厚度为12mm，提升螺丝锁紧位置的结构强度，避免户外长期风吹日晒导致塑料老化后安装孔开裂的问题，同时基面背部设计了2mm深度的防水胶圈安装槽，安装时可以搭配三元乙丙防水胶圈使用，避免雨水从安装孔缝隙渗入安装基面，对金属安装面造成腐蚀。
