Windows系统标识立体结构造型设计

　　这款Windows徽标的立体造型设计，最初的需求场景来自数码展会的品牌展示区、线下品牌体验店的墙面装饰构件，以及电脑外设产品的外观装饰嵌件，很多整机厂商在做定制化主机箱面板、展会主题展台搭建的时候，都需要这类精准还原品牌标识比例的立体构件，替代传统的平面印刷标识，提升展示区域的层次感与品牌辨识度。从实际使用的角度出发，这类立体标识既可以作为独立的桌面展示摆件，搭配亚克力底座放置在产品体验区的桌面，也可以通过背部的挂装结构固定在墙面、设备外壳表面，适配不同的展示安装需求。

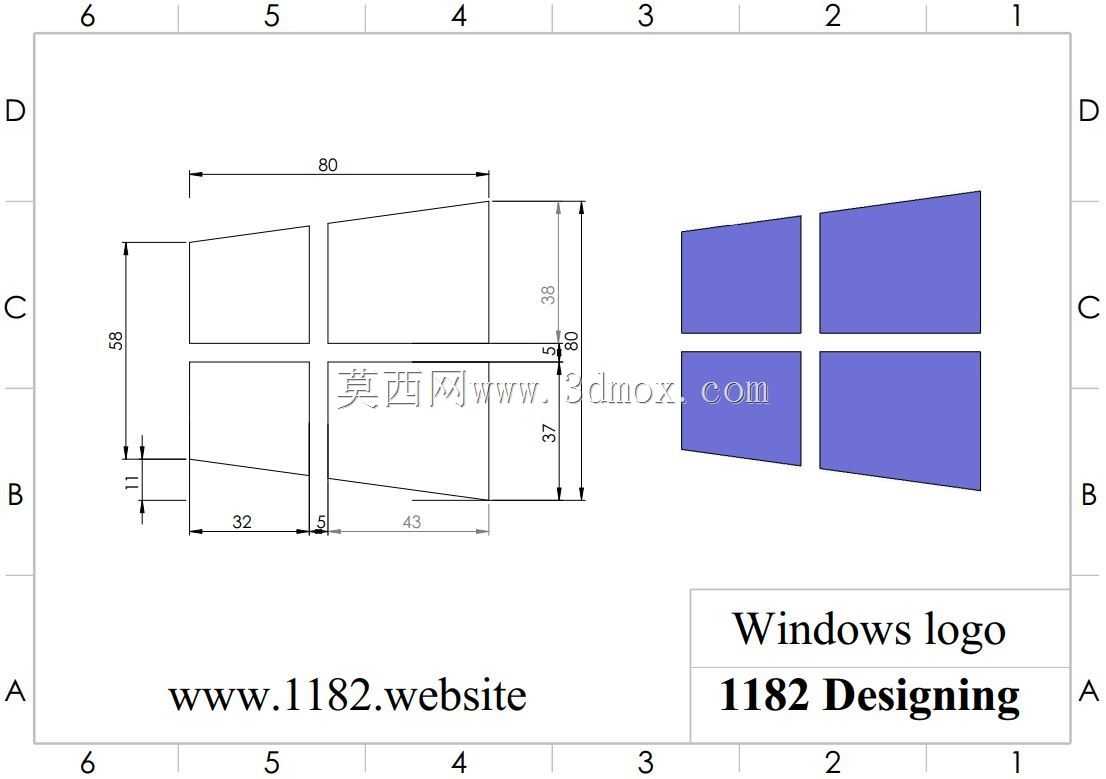

　　设计过程中首先还原了经典Windows四格窗体的核心识别特征，没有做多余的异形改动，保证视觉识别度的前提下，对四个分块的拼接边界做了结构优化，每一块窗体单元都带有轻微的倾斜角度，不是完全平整的平面结构，这种微斜面的设计一方面还原了新版Windows徽标的透视视觉效果，另一方面在实际加工的时候，能够避免平面拼接处的积尘问题，倾斜面的落尘会顺着斜面滑落，减少后期维护清洁的工作量。从尺寸边界来看，整个标识的横向总宽度控制在80mm，纵向总高度为80mm，属于小尺寸的立体标识范畴，既不会因为尺寸过大占用过多安装空间，也不会因为尺寸过小丢失细节辨识度。四个窗体分块的尺寸做了精准的比例分配，左侧上下两块的横向宽度为32mm，右侧上下两块的横向宽度为43mm，拼接处预留了5mm的均匀间隙，保证四个色块的视觉分隔清晰，不会因为加工公差导致间隙不均影响外观。纵向方向上，上部两块的高度为38mm，下部两块的高度为37mm，上下分块之间同样预留了均匀的分隔间隙，左下角的结构做了11mm的切边处理，还原标识的非对称视觉特征，避免完全对称结构带来的呆板感。

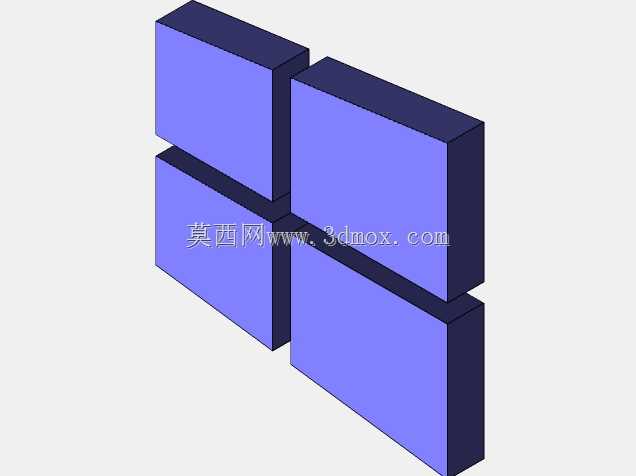

　　结构设计上，四个分块都采用了等厚度的薄壁结构，背部做了平整的安装基准面，不管是采用背胶粘贴、螺丝固定还是卡扣嵌装的安装方式，都能保证安装面与被安装表面完全贴合，不会出现翘边、缝隙不均的问题。边缘位置全部做了R0.5的小圆角处理，没有尖锐的棱角，一方面避免安装、搬运过程中划伤操作人员，另一方面在做表面喷涂、阳极氧化或者烤漆处理的时候，圆角位置的涂层附着更均匀，不会出现尖角位置涂层过薄露底的问题。考虑到不同场景的使用需求，整个模型的壁厚设置为2mm，既保证了结构强度，拿取、安装过程中不会因为轻微受力出现变形，也不会因为壁厚过大导致整体重量过重，粘贴安装的时候不会因为自重过大出现脱落的问题。

　　建模过程中所有的尺寸标注都严格对应视觉识别规范，每一个斜面的倾斜角度都经过反复校准，保证从正面45度视角观察的时候，四个分块的透视效果完全符合官方标识的视觉比例，不会出现透视变形导致的识别偏差。拼接间隙的宽度统一控制在5mm，不管是横向还是纵向的分隔缝，宽度误差都控制在0.1mm以内，保证视觉上的均匀规整。对于安装场景的适配，背部的基准面预留了0.2mm的沉台结构，如果需要粘贴背胶的话，背胶可以完全嵌入沉台内部，不会从标识边缘溢出，保证安装后的外观整洁度；如果需要采用螺丝固定的方式，四个分块的背部都预留了隐藏式的螺丝柱位置，螺丝安装后不会从正面看到固定结构，保证外观的完整性。

　　从实际应用的延伸场景来看，这个结构除了作为品牌展示标识使用，还可以拓展作为数码产品的功能按键造型、主题键帽的结构原型，或者是文创产品的外观结构参考，所有的尺寸边界都预留了加工余量，不管是采用3D打印打样、注塑批量生产，还是采用金属板材切割焊接加工，都可以直接基于这个模型调整工艺参数，不需要再重新做比例校准。结构上没有复杂的倒扣、薄壁死角等不利于加工的结构，常规的机加工、增材制造工艺都可以顺利生产，不需要设计特殊的工装夹具，能够有效降低生产环节的成本与加工周期。
