双叉型圆柱连接支架结构设计

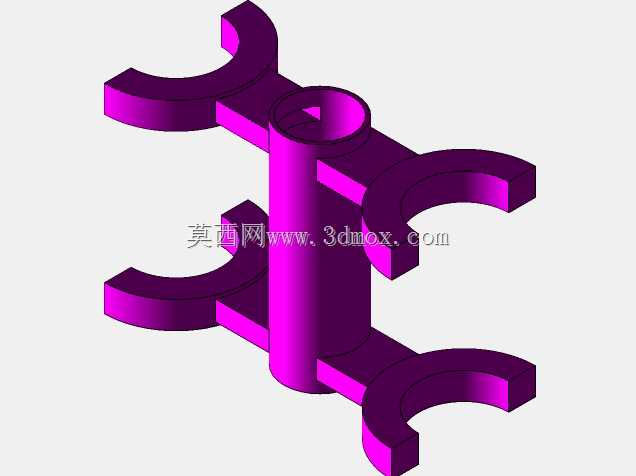

　　这类双叉型圆柱连接支架，在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛，日常做设备改造时经常会碰到类似结构的选型需求。从结构功能来看，中间的圆柱主体是核心承载基体，上下两端伸出的对称叉型卡爪，主要用来卡接圆杆类导向轴或者相邻的连杆组件，实现两个垂直方向传动件的连接固定，同时能保证连接位置的同轴度，避免传动过程中出现偏载卡顿的问题。

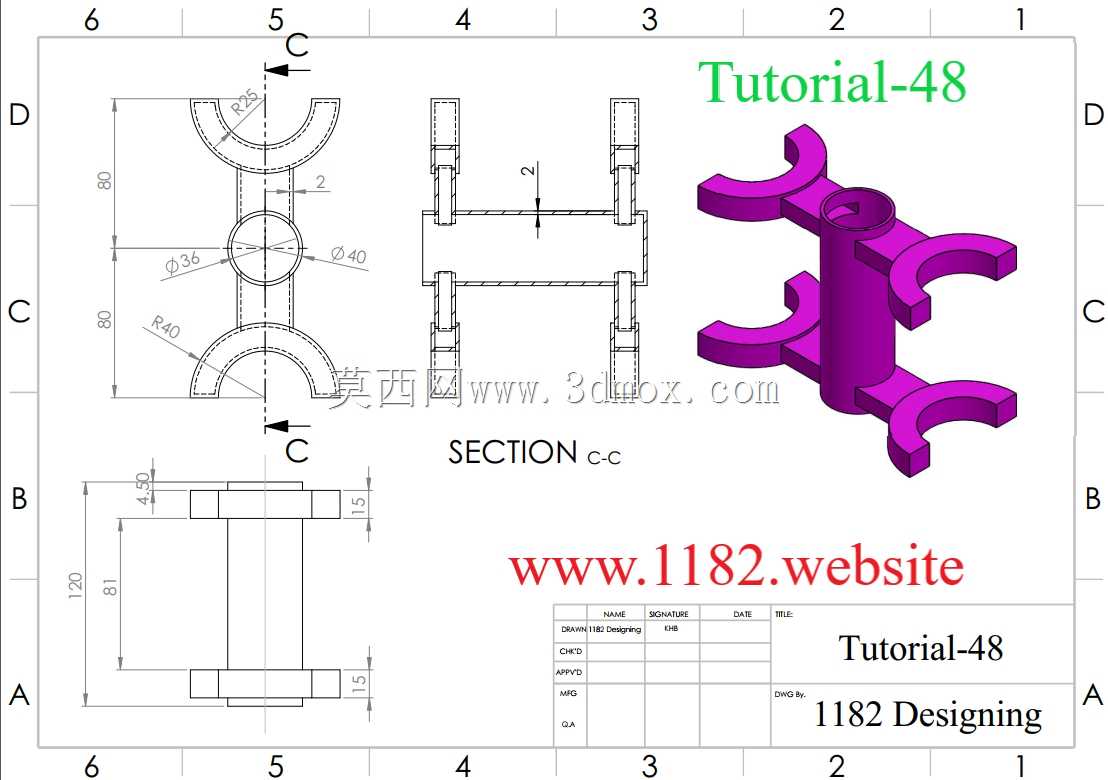

　　做这个结构的设计时，首先要考虑的是安装边界的适配性，从图纸标注的尺寸来看，中间圆柱段的径向尺寸做了明确的公差预留，上下叉爪的圆弧卡口半径和待卡接的圆轴外径是间隙配合，单边预留0.2mm的装配余量，既方便现场快速拆装，又不会因为间隙过大导致连接晃动。叉爪和中间圆柱的连接位置做了R40的圆弧过渡，这个细节很关键，之前做类似结构的时候没加过渡圆角，应力集中的位置在反复受交变载荷的时候很容易出现开裂，加了圆弧过渡之后能把应力分散到整个连接面，大幅提升结构的抗疲劳强度。

　　从截面结构来看，中间圆柱是中空设计，内壁和外壁的壁厚保持均匀，一方面能降低零件整体重量，减少设备运行时的动负载，另一方面中空的内孔可以穿装锁紧螺杆或者定位销，实现轴向的锁紧固定，不需要额外在侧面加工螺纹孔，简化了加工工序。上下两个端面上的凸台结构，是用来贴装轴向限位垫片的，凸台的高度只有1.5mm，刚好能卡住垫片的内圈，避免垫片在装配后出现径向滑移，保证轴向定位的精度。

　　实际应用场景里，这种支架常用来做输送线侧挡的导向轮安装座，或者小型气动摆臂的中间连接节点，叉型卡口可以快速卡入预装的圆轴，不需要把整根轴拆下来就能完成支架的更换，维护效率比整体式的连接座高很多。设计的时候还要考虑装配的干涉问题，叉爪的开口方向和中间圆柱的轴线是垂直布局，相邻两个叉爪之间的间距留足了扳手操作空间，现场拧紧紧固件的时候不需要用到特殊的窄型扳手，普通的开口扳手就能完成操作。

　　尺寸链的校核上，上下两组叉爪的对称度公差控制在0.1mm以内，保证卡接之后上下两个连接点的受力均匀，不会出现单侧叉爪受力过大的情况。中间圆柱段的总长度是120mm，其中有效配合长度是81mm，两端的凸台各占15mm的长度，剩下的尺寸是装配后的预留间隙，避免零件加工出现长度误差时导致装配顶死。叉爪上的圆弧卡口中心到圆柱轴线的距离是80mm，这个尺寸是根据配套的连杆摆动半径确定的，能保证连杆摆动到极限位置时不会和圆柱主体发生碰撞。

　　从加工工艺性来看，这个结构如果采用金属机加工的话，可以先车削中间圆柱的内外圆和两端凸台，再通过铣削加工上下的叉爪结构，最后对卡口位置做精镗保证圆弧尺寸精度；如果是做小批量的样机验证，也可以采用3D打印的方式制作样件，验证装配间隙和运动干涉情况，再调整尺寸参数做批量生产。整个结构没有复杂的曲面特征，加工难度低，普通的三轴加工中心就能完成全部工序，制造成本可控，适合在各类中小型自动化设备里推广使用。在做受力校核的时候，要重点验算叉爪根部的弯曲强度，因为卡接圆轴之后，叉爪会承受垂直于卡口方向的弯曲载荷，把过渡圆角做足、壁厚保持均匀的前提下，普通的45号钢材质就能满足大部分常规工况的承载需求，如果是有耐腐蚀要求的工况，也可以换成不锈钢材质或者做表面氧化处理，提升零件的环境适应性。
